A Schneider Electric Harmony XB5 termékvonalához tartozó ZB5FA342 típusszámú panelbe süllyeszthető nyomógomb fej egy kiemelkedően megbízható és tartós ipari vezérlőelem. Ez a beépítésre kész, nem világítós nyomógomb fej ideális választás ipari környezetben való használatra, ahol fontos a megbízhatóság és a hosszú élettartam.

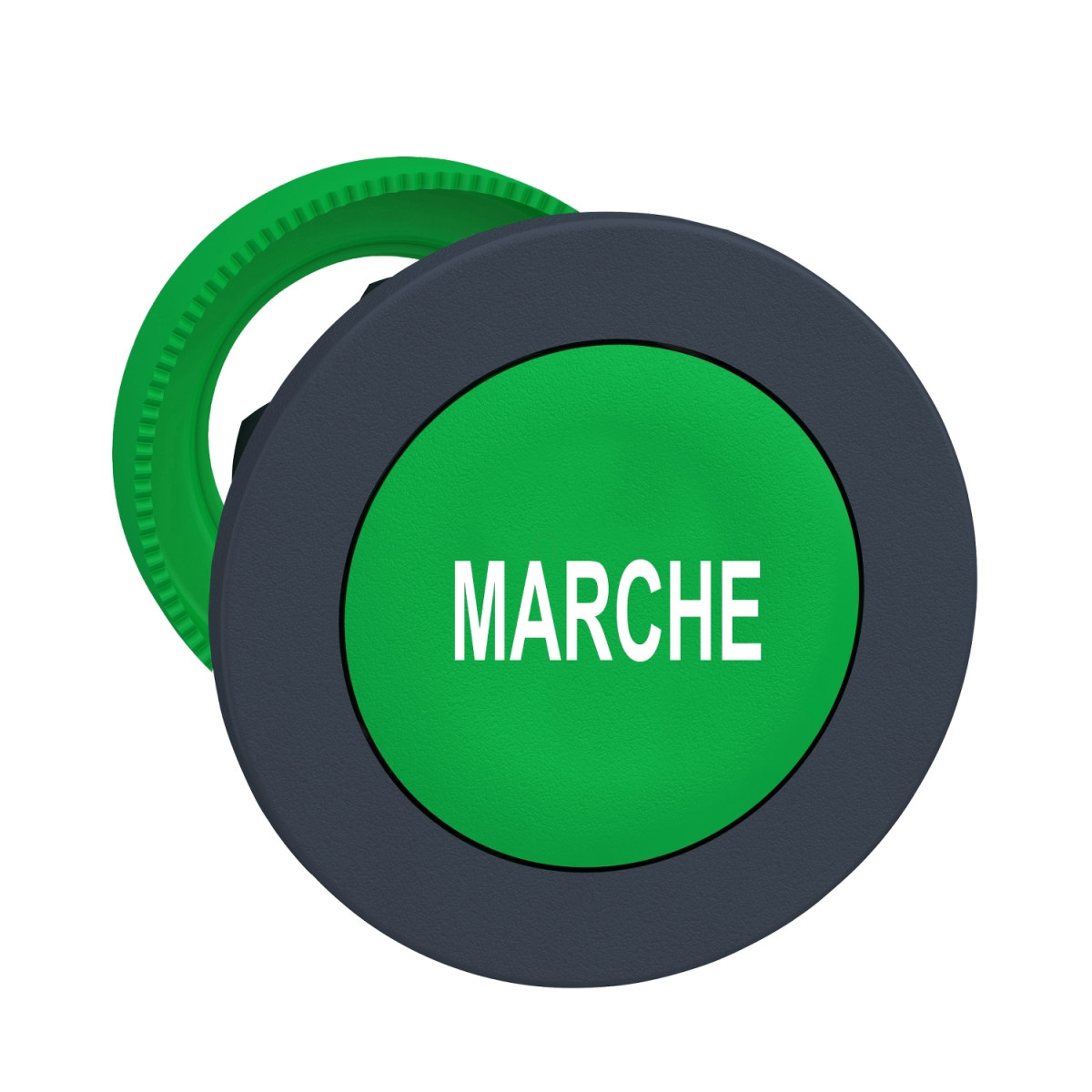

A ZB5FA342 egy zöld színű, süllyesztett, 30 mm átmérőjű nyomógomb, amely "MARCHE" (indítás) felirattal rendelkezik fehér színben. A nyomógomb rugós visszatérésű működtetéssel és sötétszürke kerettel van ellátva, ami kiváló kontrasztot biztosít a zöld működtető felülettel. A termék kompatibilis a ZBYF, ZBZF32, ZBZF33 és ZB5AZ kiegészítőkkel, így rugalmasan felhasználható különböző alkalmazásokban. A szerelési átmérő 30,5 mm, ami szabványos méret az ipari kapcsolóberendezésekben.
A ZB5FA342 kiemelkedő műszaki paraméterei között szerepel a rendkívüli, 10 millió ciklusos mechanikai élettartam, ami kimagasló értéket jelent az ipari nyomógombok között. A termék IP66, IP67, IP69 és IP69K védettségi szinttel rendelkezik az IEC 60529 és ISO 20653 szabványok szerint, ami teljes védelmet biztosít a por és a nagynyomású vízsugár ellen. Emellett UL 50 E szabvány szerinti Type 4, Type 4X, Type 12 és Type 13 besorolással is rendelkezik, ami széleskörű ipari alkalmazhatóságot tesz lehetővé. A nyomógomb ellenáll a 7000000 Pa nyomású, 55°C-os nagynyomású mosásnak is 0,1 méter távolságból, így ideális élelmiszeripari, vegyipari vagy más olyan környezetben, ahol rendszeres nagynyomású tisztítás szükséges.
A termék ütésállósága is kiemelkedő: képes elviselni 30 gn erejű, 18 ms időtartamú, fél-szinusz hullámú gyorsulást az IEC 60068-2-27 szabvány szerint, valamint 25 gn erejű ütést 1000 alkalommal minden tengelyen. Rezgésállósági paraméterei szintén kiválóak: 5 gn (f=10-500 Hz) és 2 mm csúcstól csúcsig (f=2-10 Hz) az IEC 60068-2-6 szabvány szerint. Működési és tárolási hőmérséklet-tartománya -40°C-tól +70°C-ig terjed, így extrém környezeti feltételek között is megbízhatóan működik.
A ZB5FA342 különböző elektromos összeállítási kódokkal használható: C1 (max. 9 érintkező egyszeres blokkal, előlapi szereléssel), C2 (max. 9 érintkező egyszeres és dupla blokkal, előlapi szereléssel), C11 (max. 3 érintkező egyszeres blokkal, előlapi szereléssel), C15 (max. 1 érintkező egyszeres blokkal, előlapi szereléssel) és SF1 (max. 3 érintkező egyszeres blokkal, előlapi szereléssel). Ezek az opciók lehetővé teszik a különböző vezérlési konfigurációkat, beleértve az N/O (záró), N/C (nyitó), és kombinált érintkező elrendezéseket.
Schneider Electric Harmony XB5 - ZB5FA342 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Fej nem világítós nyomógombhoz
Rövid név: ZB5F
Kompatibilitás: ZBYF, ZBZF32, ZBZF33, ZB5AZ
Keret anyaga: Sötétszürke műanyag
Fizikai jellemzők
Szerelési átmérő: 30,5 mm
Fej típusa: Süllyesztett
Működtető egység alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profilja: Zöld süllyesztett, MARCHE (fehér) felirattal
CAD méretek: 37 mm (szélesség) x 37 mm (magasság) x 30 mm (mélység)
Mechanikai paraméterek
Mechanikai élettartam: 10000000 ciklus
Befogási vastagság: 1-6 mm
Elektromos összeállítási kódok
C1: <9 érintkező egyszeres blokkal, előlapi szereléssel
C2: <9 érintkező egyszeres és dupla blokkal, előlapi szereléssel
C11: <3 érintkező egyszeres blokkal, előlapi szereléssel
C15: <1 érintkező egyszeres blokkal, előlapi szereléssel
SF1: <3 érintkező egyszeres blokkal, előlapi szereléssel
Környezeti jellemzők
Védettségi szint: IP66, IP67, IP69 (IEC 60529), IP69K (ISO 20653)
UL szerinti védettség: Type 4, Type 4X, Type 12, Type 13 (UL 50 E)
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55°C-on, 0,1 m távolságból
IK védettségi fok: IK03 (IEC 50102)
Környezeti hőmérséklet üzemeltetésre: -40…70 °C
Környezeti hőmérséklet tárolásra: -40…70 °C
Ellenállási paraméterek
Ütésállóság:
- 30 gn (időtartam = 18 ms) fél-szinusz hullámú gyorsulásra (IEC 60068-2-27)
- 50 gn (időtartam = 11 ms) fél-szinusz hullámú gyorsulásra (IEC 60068-2-27)
- 25 gn (időtartam = 6 ms) 1000 ütésre minden tengelyen (IEC 60068-2-27)
Rezgésállóság:
- 5 gn (f= 10...500 Hz) (IEC 60068-2-6)
- 2 mm csúcstól csúcsig (f= 2...10 Hz) (IEC 60068-2-6)
