A Schneider Electric Harmony XB5 sorozatához tartozó ZB5FA334C0 egy kiváló minőségű, süllyesztett kivitelű nyomógomb fej, amely ipari vezérlőpanelekbe és gépekbe való beépítésre lett tervezve. Ez a prémium kategóriás termék különösen megbízható és strapabíró kialakítással rendelkezik, hogy megfeleljen a modern ipari környezet elvárásainak.

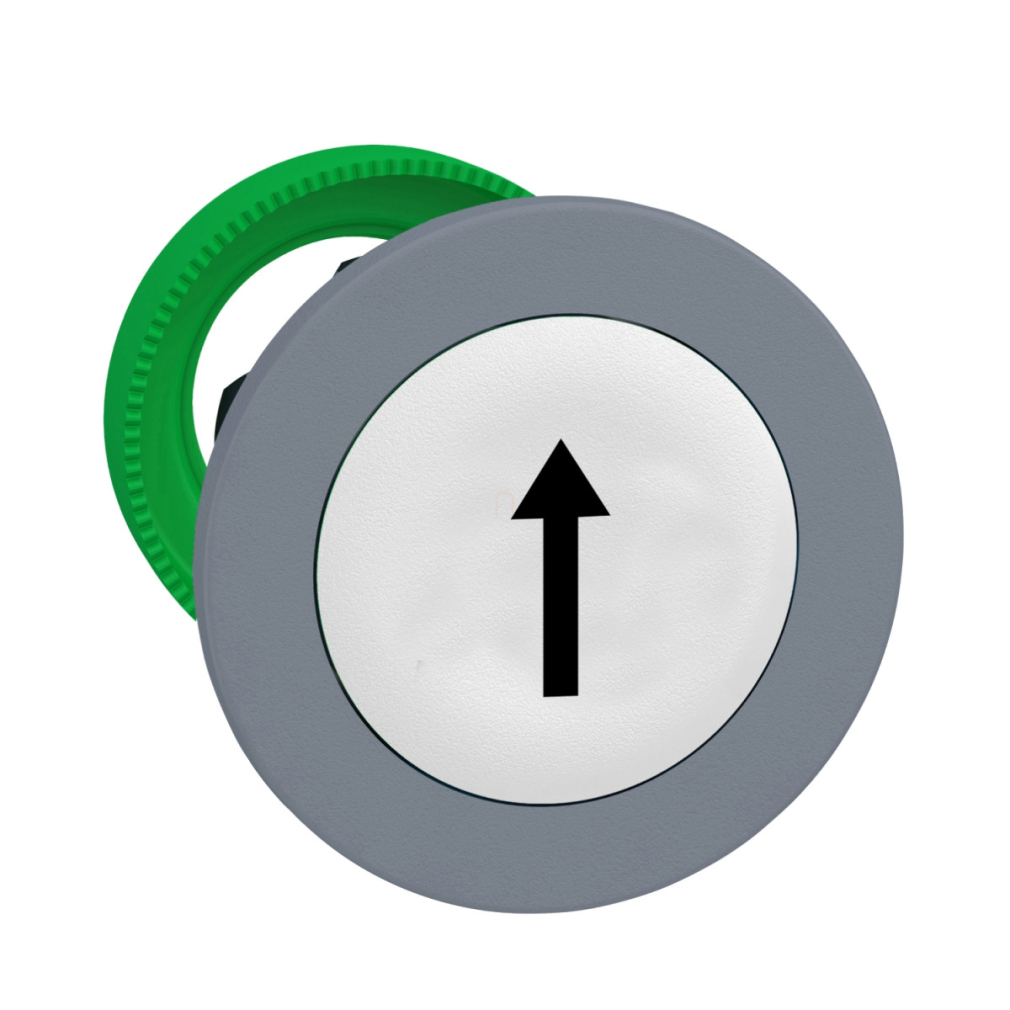

A ZB5FA334C0 nyomógomb fej műanyag kivitelben készült, szürke színű kerettel, belsejében fehér nyomófelülettel, amelyen fekete fel nyíl szimbólum található. A 30 mm-es szabványos beépítési átmérővel rendelkező egység könnyen integrálható a legtöbb vezérlőpanelbe. A rugós visszatérítésű működési elvnek köszönhetően a gomb megnyomás után automatikusan visszaáll alaphelyzetbe, így pillanatnyi vezérlésre ideális választás.
A Harmony XB5 sorozat ezen eleme kiemelkedő technikai paraméterekkel rendelkezik. Kompatibilis a ZBYF, ZBZF32, ZBZF33 és ZB5AZ kiegészítőkkel, így rugalmasan bővíthető és konfigurálható. A kerek kialakítású nyomógomb tökéletes működési biztonságot nyújt. A 10 millió működési ciklus élettartam garancia a hosszú távú használatra, még intenzív ipari környezetben is.
A termék IP66 és IP67 védettségi szintje kiváló védelmet biztosít por és víz ellen, így nedves vagy poros környezetben is megbízhatóan működik. Ellenáll akár 7000000 Pa nyomású magasnyomású mosásnak is 55°C-on, 0,1 méteres távolságból. IK03 ütésállósági fokozata védelmet nyújt a mechanikai behatásokkal szemben. A -40°C és +70°C közötti működési hőmérséklet-tartományban használható, így szélsőséges környezeti feltételek mellett is megbízható teljesítményt nyújt.
A ZB5FA334C0 nyomógomb fej különböző elektromos konfigurációkkal használható: alkalmas C1 (max. 9 érintkező egyszeres blokkokkal elülső szerelésben), C2 (max. 9 érintkező egyszeres és dupla blokkokkal elülső szerelésben), C11 (max. 3 érintkező egyszeres blokkokkal elülső szerelésben), C15 (max. 1 érintkező egyszeres blokkokkal elülső szerelésben) vagy SF1 (max. 3 érintkező egyszeres blokkokkal elülső szerelésben) kódú összeállításokhoz. A termék megfelel a legfontosabb nemzetközi szabványoknak, többek között az UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 előírásainak. UL és CSA tanúsítvánnyal rendelkezik, ami garantálja a biztonságos használatot.
Schneider Electric Harmony XB5 - ZB5FA334C0 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, fehér, "fel nyíl", szürke perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5F
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Keret anyaga: Műanyag, szürke színre festett
Szerelési átmérő: 30,5 mm
Fej típus: Beépített-süllyesztett
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Fehér süllyesztett, felfelé nyíl (fekete)
Kiegészítő
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összetétel kód: C1 kevesebb mint 9 érintkezőhöz egyszeres blokkok használatával elölről szerelve
C2 kevesebb mint 9 érintkezőhöz egyszeres és dupla blokkok használatával elölről szerelve
C11 kevesebb mint 3 érintkezőhöz egyszeres blokkok használatával elölről szerelve
C15 kevesebb mint 1 érintkezőhöz egyszeres blokkok használatával elölről szerelve
SF1 kevesebb mint 3 érintkezőhöz egyszeres blokkok használatával elölről szerelve
Eszköz bemutatása: Alap elem
Környezet
Védelem kezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
Ellenállás magas nyomású mosásnak: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Mechanikai ellenállás
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés mindegyik tengelyen az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
