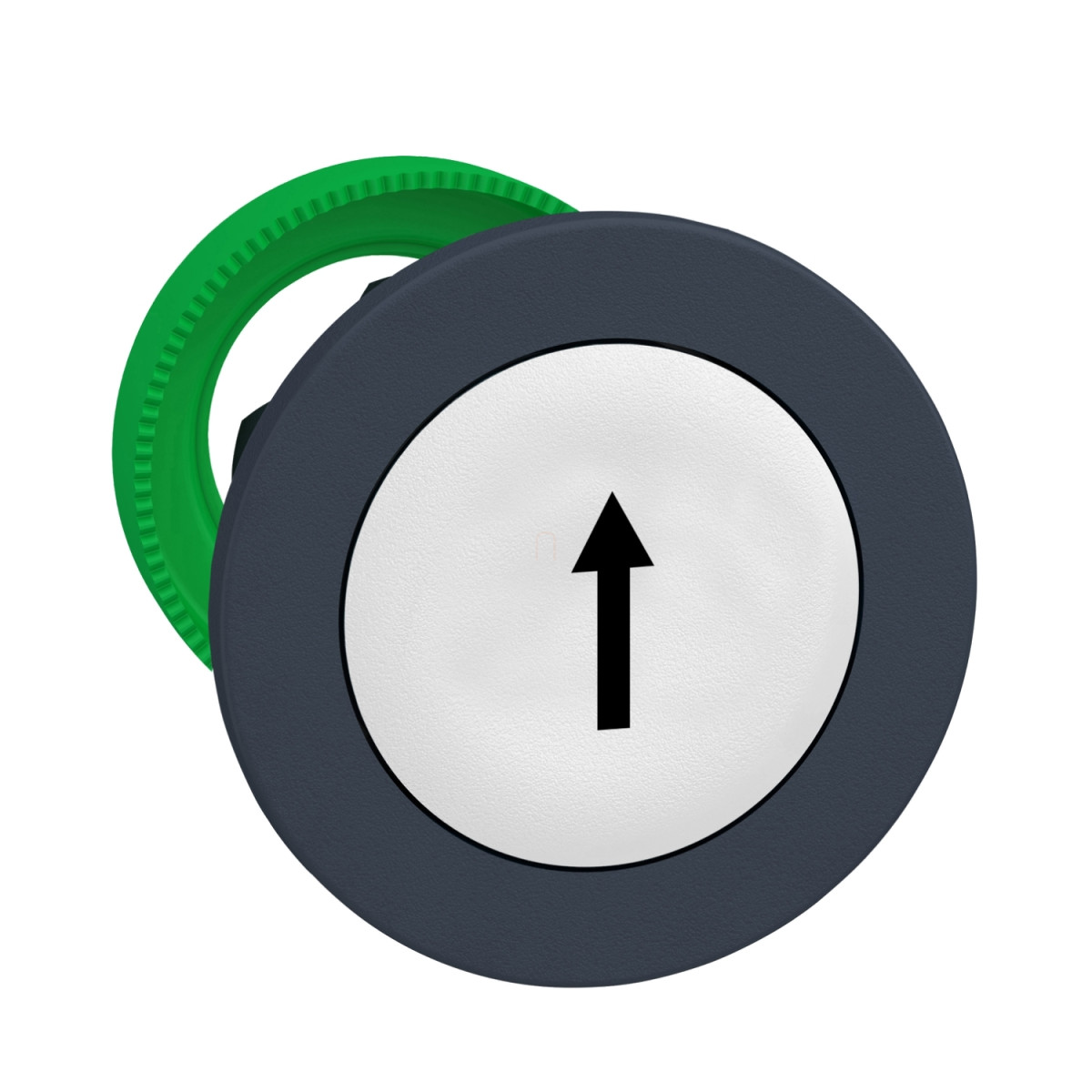

A Schneider Electric Harmony XB5 sorozathoz tartozó ZB5FA334 termékkód egy panelbe süllyeszthető, kiálló nyomógomb fejet jelöl, amely a korszerű ipari automatizálási rendszerek fontos vezérlőeleme. Ez a minőségi kivitelű, fehér színű, fekete fel nyíl jelöléssel ellátott műanyag nyomógomb fej tökéletes választás ipari környezetben, vezérlőpultokba és kezelőfelületekre történő beépítéshez.
A Harmony XB5 sorozat ismert a megbízhatóságáról és tartósságáról, ezt bizonyítja a ZB5FA334 modell kiemelkedő, 10 millió ciklusos mechanikai élettartama is. A termék 30,5 mm-es szabványos szerelési átmérővel rendelkezik, ami megkönnyíti a beépítést a legtöbb ipari vezérlőpanelbe. A süllyesztett, mégis kiálló kialakítás ergonomikus kezelést biztosít, míg a fehér alap és a fekete fel nyíl szimbólum jól látható vizuális visszajelzést ad a kezelőnek még gyenge fényviszonyok mellett is. Ez a rugós visszatérítésű nyomógomb fejet különböző elektromos összeállításokkal használhatod, a specifikációkban jelölt C1, C2, C11, C15 és SF1 kódoknak megfelelően, amely nagy rugalmasságot biztosít a különféle vezérlési feladatok megvalósításához.
A ZB5FA334 kivételes védelmi tulajdonságokkal rendelkezik, amit az IP66, IP67, IP69, IP69K védelmi osztályok, valamint az UL 50 E szabvány szerinti Type 12, Type 13, Type 4 és Type 4X besorolások igazolnak. Ez azt jelenti, hogy a termék ellenáll a pornak, az erős vízsugárnak, sőt még a nagynyomású mosásnak is (7000000 Pa 55 °C-on). Figyelemre méltó a sokféle nemzetközi szabványnak való megfelelés, többek között: IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, CSA C22.2 No 14, és CE. A termék komoly rezgésállósággal is rendelkezik (5 gn, f=10...500 Hz), valamint kiemelkedő ütésállósággal (akár 50 gn, 11 ms időtartamra). A terméket -40...+70 °C közötti környezeti hőmérsékletben lehet használni, ami széles alkalmazási lehetőségeket biztosít különböző ipari környezetekben.
A ZB5FA334 nyomógomb fej kompatibilis a ZBYF..., ZBZF32, ZBZF33 és ZB5AZ kiegészítőkkel, ami lehetővé teszi a különböző alkalmazásokhoz való testreszabást. A termék szerelése egyszerű, a mellékelt részletes rajzok alapján a panel furatmérete Ø30,75 mm (ajánlott), a szorító vastagsága pedig 1-6 mm lehet. A Schneider Electric Harmony XB5 sorozatú ZB5FA334 nyomógomb fej ideális választás ipari automatizáláshoz, gépi berendezésekhez, vezérlőpanelekhez, ahol fontos a megbízhatóság, a hosszú élettartam, a kiváló minőség és a megfelelő védelmi szint.
Schneider Electric Harmony XB5 - ZB5FA334 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Rövid terméknév: ZB5F
Kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Süllyesztett
Minimális rendelési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Fehér süllyesztett, fel nyíl (fekete)
Méretek
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Befogási vastagság: 1 - 6 mm
Elektromos jellemzők
Elektromos összeállítási kód: C1 <9 érintkezőhöz, egyes blokkok használatával elülső szereléshez
C2 <9 érintkezőhöz, egyes és dupla blokkok használatával elülső szereléshez
C11 <3 érintkezőhöz, egyes blokkok használatával elülső szereléshez
C15 <1 érintkezőhöz, egyes blokkok használatával elülső szereléshez
SF1 <3 érintkezőhöz, egyes blokkok használatával elülső szereléshez
Környezeti jellemzők
Védelem típusa: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály, IEC 60536 szerint
IP védettségi szint: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
Type 13 az UL 50 E szerint
Type 12 az UL 50 E szerint
Type 4 az UL 50 E szerint
Type 4X az UL 50 E szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1, ISO 21702, ISO 22196:2011
Terméktanúsítványok: UL listed, CSA, CCC, EAC
Mechanikai jellemzők
Mechanikai élettartam: 10000000 ciklus
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén, IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén, IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) minden tengelyen 1000 ütés esetén, IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz) IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) IEC 60068-2-6 szerint
