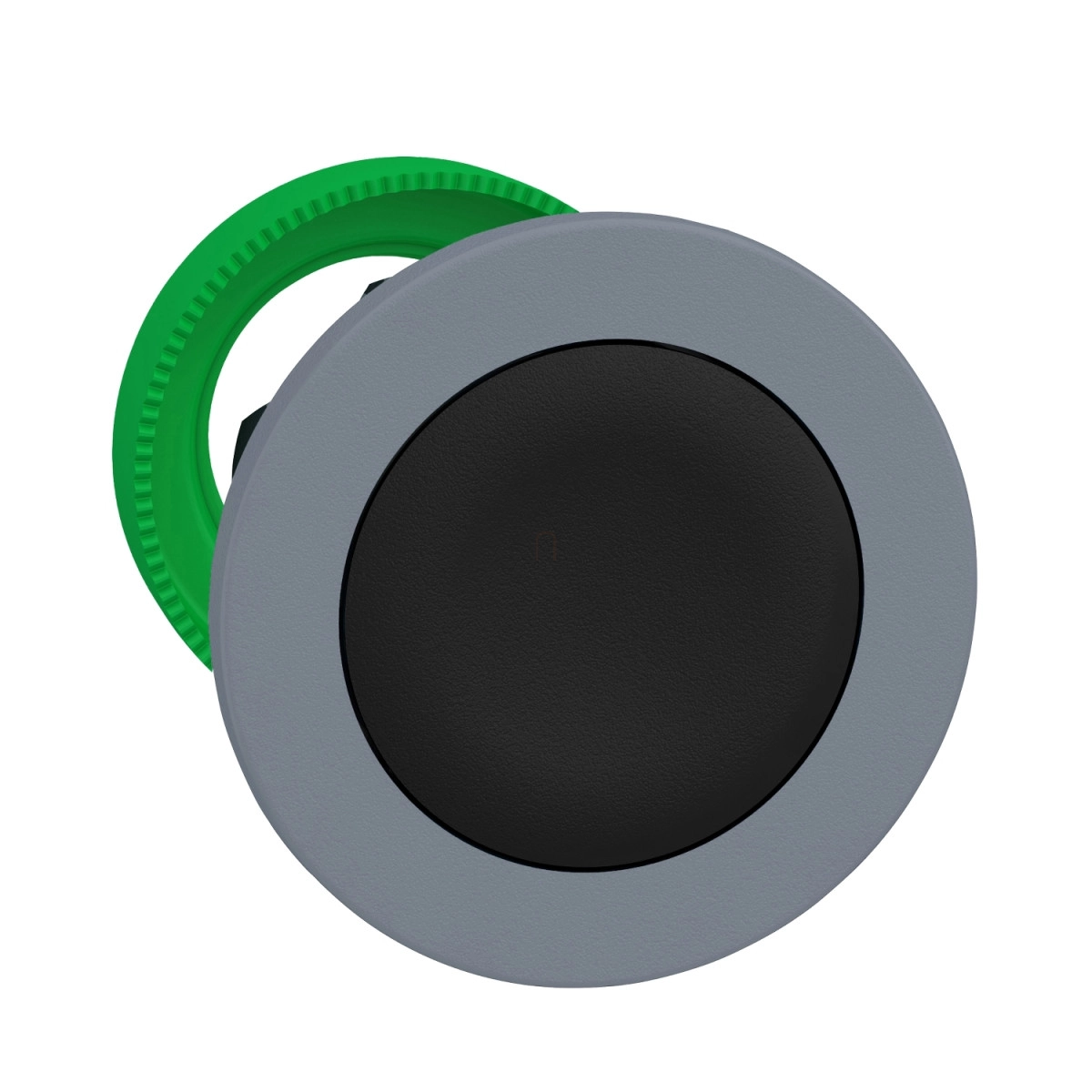

A Schneider Electric Harmony XB5 sorozatú ZB5FA2C0 nyomógomb fej az ipari vezérlési alkalmazások megbízható és tartós komponense. Ez a fekete színű, süllyesztett kialakítású nyomógomb fej elsősorban kapcsolópanelek, vezérlőpultok és ipari berendezések működtetésére szolgál, ahol a felhasználóbarát interakció és a hosszú élettartam egyaránt fontos követelmény.
A termék műanyag házának és szürke színű peremének köszönhetően modern megjelenést biztosít, miközben megfelel a szigorú ipari előírásoknak is. A 30,5 mm-es szerelési átmérővel rendelkező ZB5FA2C0 nyomógomb könnyen telepíthető, a rugós visszatérésű működésnek köszönhetően pedig a nyomógomb mindig visszatér alaphelyzetébe az elengedést követően. A Harmony XB5 sorozat része, amely globálisan ismert az ipari vezérlőelemek területén való megbízhatóságáról. A gomb kompatibilis ZBYF, ZBZF32, ZBZF33 és ZB5AZ kiegészítőkkel, így rugalmasan illeszthető különböző alkalmazási igényekhez.
A ZB5FA2C0 kiemelkedő teljesítményt nyújt a zord ipari környezetekben is, amit a figyelemre méltó műszaki specifikációi bizonyítanak. Az IP66/IP67 védettségének köszönhetően ellenáll a pornak és az ideiglenes elárasztásnak, valamint akár 7000000 Pa nyomású vízsugárnak is 55°C-on, 0,1 méter távolságból. IK03 fokú ütésállóságot biztosít, és széles működési hőmérséklet-tartományban (-40…70°C) használható. A nyomógomb rendkívüli mechanikai tartóssága (10 millió kapcsolási ciklus) kimagasló értéket képvisel, és jelentősen csökkenti a karbantartási igényt hosszú távon. A termék többféle elektromos összeállításban is használható, a C1, C2, C11, C15 és SF1 kódoknak megfelelően, amelyek különböző kontaktus-kombinációkat tesznek lehetővé.
A ZB5FA2C0 nyomógomb megfelelőségét számos nemzetközi szabvány és tanúsítvány igazolja, beleértve az IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14, UL 508 és számos egyéb előírást. A termék rendelkezik CSA, DNV, BV, LROS (Lloyds Register of Shipping) és UL listázási tanúsítvánnyal, amely garantálja a globális piacokon való elfogadottságát. A nyomógomb kiváló rezgés- és ütésállósággal rendelkezik, akár 50 gn féllengésű gyorsulásnak is ellenáll, valamint tartósan működik különböző frekvenciájú rezgések mellett is, az IEC 60068-2-6 szabványnak megfelelően. A termék különösen ajánlott olyan ipari környezetbe, ahol a megbízható működés, a tartósság és a magas fokú védettség alapvető követelmény.
Schneider Electric Harmony XB5 - ZB5FA2C0 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, visszatérő, fekete, szürke perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5
Termék kompatibilitás: ZBYF, ZBZF32, ZBZF33, ZB5AZ
Fizikai jellemzők
Keret anyaga: Műanyag szürke színre galvanizálva
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Eladási egység: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Fekete süllyesztett, jelöletlen
Méretadatok
CAD szélesség összesen: 37 mm
CAD magasság összesen: 37 mm
CAD mélység összesen: 30 mm
Műszaki paraméterek
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítás kód: C1 <9 érintkezőhöz egyblokkosat használva első szerelés esetén
C2 <9 érintkezőhöz egyblokkosat és kétblokkosát használva első szerelés esetén
C11 <3 érintkezőhöz egyblokkosat használva első szerelés esetén
C15 <1 érintkezőhöz egyblokkosat használva első szerelés esetén
SF1 <3 érintkezőhöz egyblokkosat használva első szerelés esetén
Eszköz megjelenése: Alapelemként
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tárolás közben: -40…70 °C
Környezeti levegő hőmérséklete működés közben: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szabványnak megfelelően
IP védettségi fokozat: IP66 az IEC 60529 szabványnak megfelelően
IP67 az IEC 60529 szabványnak megfelelően
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szabványnak megfelelően
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, CSA C22.2 No 14, UL 508, IEC 60947-1, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds Register of Shipping), UL listázott
Ellenállási jellemzők
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos hullám gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően
50 gn (időtartam = 11 ms) félszinuszos hullám gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően
25 gn (időtartam = 6 ms) tengelyenként 1000 ütésre az IEC 60068-2-27 szabványnak megfelelően
Rezgésállóság: 5 gn (f= 10…500 Hz) az IEC 60068-2-6 szabványnak megfelelően
2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szabványnak megfelelően
Szerelési útmutató
Befogási vastagság: 1-6 mm / 0,04-0,24 in
Javasolt panel kivágás átmérő: Ø30,75 mm (Ø30,5 0+0,5) / Ø1,21 in (Ø1,20 in 0+0,0196)
