A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5FA245 típusú nyomógomb fej egy professzionális minőségű ipari vezérlőelem, amely számos automatizálási és vezérlési rendszerben alkalmazható. Ez a termék különösen népszerű az ipari berendezésgyártók, gépészmérnökök és villamos szakemberek körében, akik megbízható és tartós kapcsolóelemeket keresnek a különböző ipari alkalmazásokhoz.

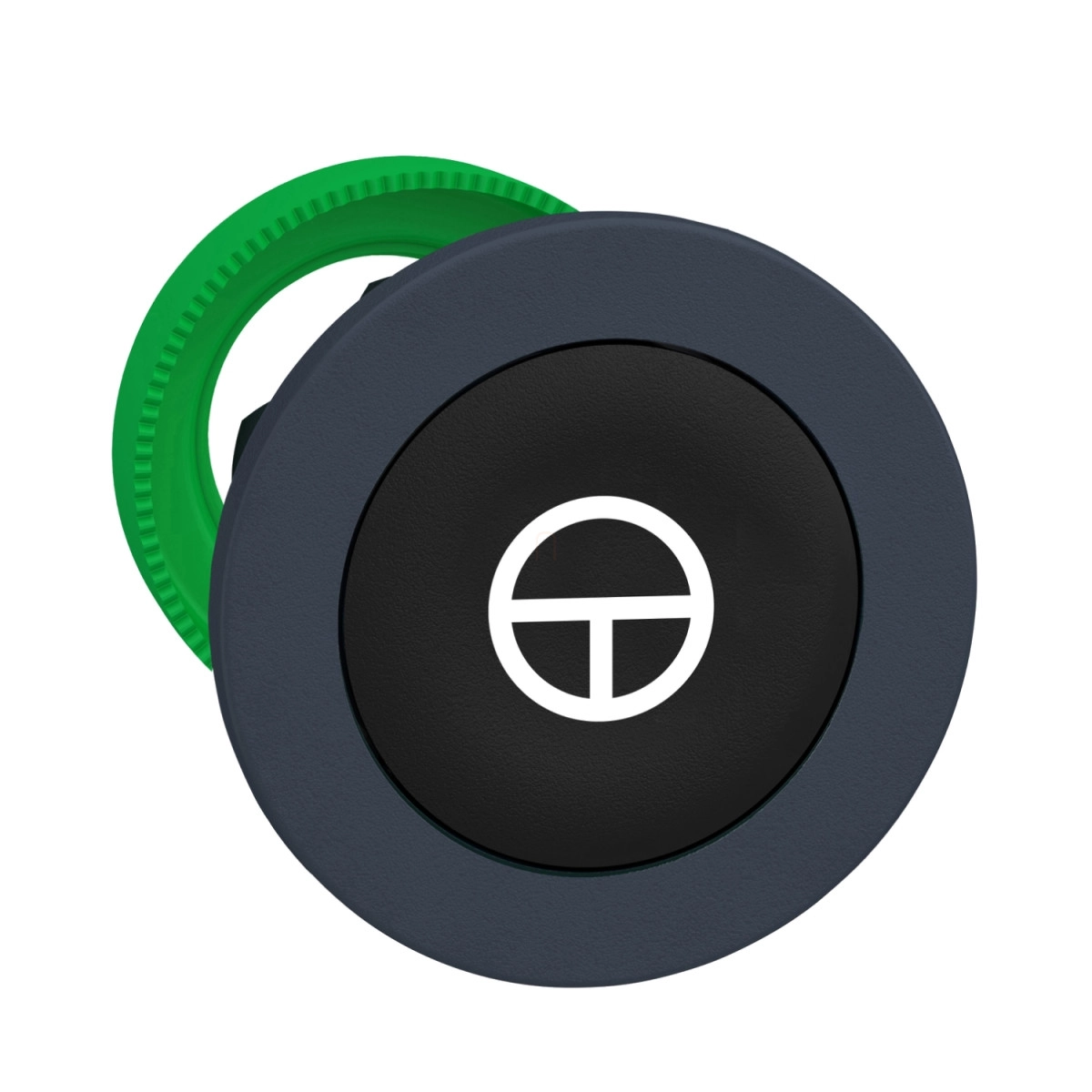

A ZB5FA245 egy 30 mm-es átmérőjű, fekete színű, panelbe süllyesztett kivitelű nyomógomb fej, amely T jelzéssel rendelkezik fehér színben. A termék sötétszürke műanyag kerettel (bezel) rendelkezik, amely elegáns megjelenést biztosít a kapcsolónak. A rugós visszatérítésű működtetés biztosítja a gomb alaphelyzetbe való automatikus visszatérését, ami ideális számos vezérlési alkalmazásban. A nyomógomb beépítése egyszerű, a javasolt panel kivágás 30,5 mm átmérőjű, a rögzítő vastagság pedig 1-6 mm között lehet. A termék kompakt méretei (37x37x30 mm) lehetővé teszik a helytakarékos beépítést is.
Ez a nyomógomb fej különösen nagy mechanikai tartósságot kínál, akár 10 millió kapcsolási ciklust is kibír, ami kiemelkedő az ipari kapcsolók között. A termék magas szintű védelmet biztosít a környezeti behatásokkal szemben, többek között IP66, IP67, IP69 és IP69K védettséggel rendelkezik a vonatkozó IEC és ISO szabványok szerint, valamint megfelel a UL 50 E szabvány Type 4, 4X, 12 és 13 követelményeinek is. Ez alkalmassá teszi kültéri és olyan beltéri alkalmazásokra is, ahol a por, nedvesség, vagy akár nagynyomású mosás előfordulhat. Az IK03 fokozatú ütésállósággal is rendelkezik, amely további védelmet biztosít.
A ZB5FA245 nyomógomb széles üzemi hőmérsékleti tartománnyal rendelkezik (-40°C és +70°C között), így extrém környezeti feltételek mellett is megbízhatóan működik. A termék kompatibilis a ZBYF, ZBZF32, ZBZF33 és ZB5AZ tartozékokkal, amelyek további funkcionalitást biztosítanak. Az elektromos összeállításnál különböző kódokat támogat: C1, C2, C11, C15 és SF1, ezzel rugalmas kapcsolási lehetőségeket kínál különböző érintkezőkonfigurációkhoz. A termék számos nemzetközi szabványnak megfelel, mint például a CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, és rendelkezik UL, CSA, CCC, és EAC tanúsítványokkal is.
Schneider Electric Harmony XB5 - ZB5FA245 műszaki adatok
Általános jellemzők
Termékkategória: Harmony XB5
Termék típus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZBSF
Kompatibilis termékek: ZBYF, ZBZF32, ZBZF33, ZB5AZ
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Süllyesztett beépítésű
Működtető típusa: rugós visszatérítésű
Működtető profilja: Fekete süllyesztett, T (fehér)
Méretek
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Befogási vastagság: 1-6 mm
Műszaki jellemzők
Mechanikai élettartam: 10000000 ciklus
Elektromos összetétel kód: C1 max. 9 érintkező esetén egyes blokk használatával előlapi szereléshez
C2 max. 9 érintkező esetén egyes és dupla blokkok használatával előlapi szereléshez
C11 max. 3 érintkező esetén egyes blokk használatával előlapi szereléshez
C15 max. 1 érintkező esetén egyes blokk használatával előlapi szereléshez
SF1 max. 3 érintkező esetén egyes blokk használatával előlapi szereléshez
Környezeti paraméterek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Védettségi besorolás
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
Type 13 az UL 50 E szerint
Type 12 az UL 50 E szerint
Type 4 az UL 50 E szerint
Type 4X az UL 50 E szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Tanúsítványok és megfelelőségek
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Terméktanúsítványok: UL listed, CSA, CCC, EAC
Mechanikai ellenállóképesség
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) tengelyenként 1000 ütésre az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
