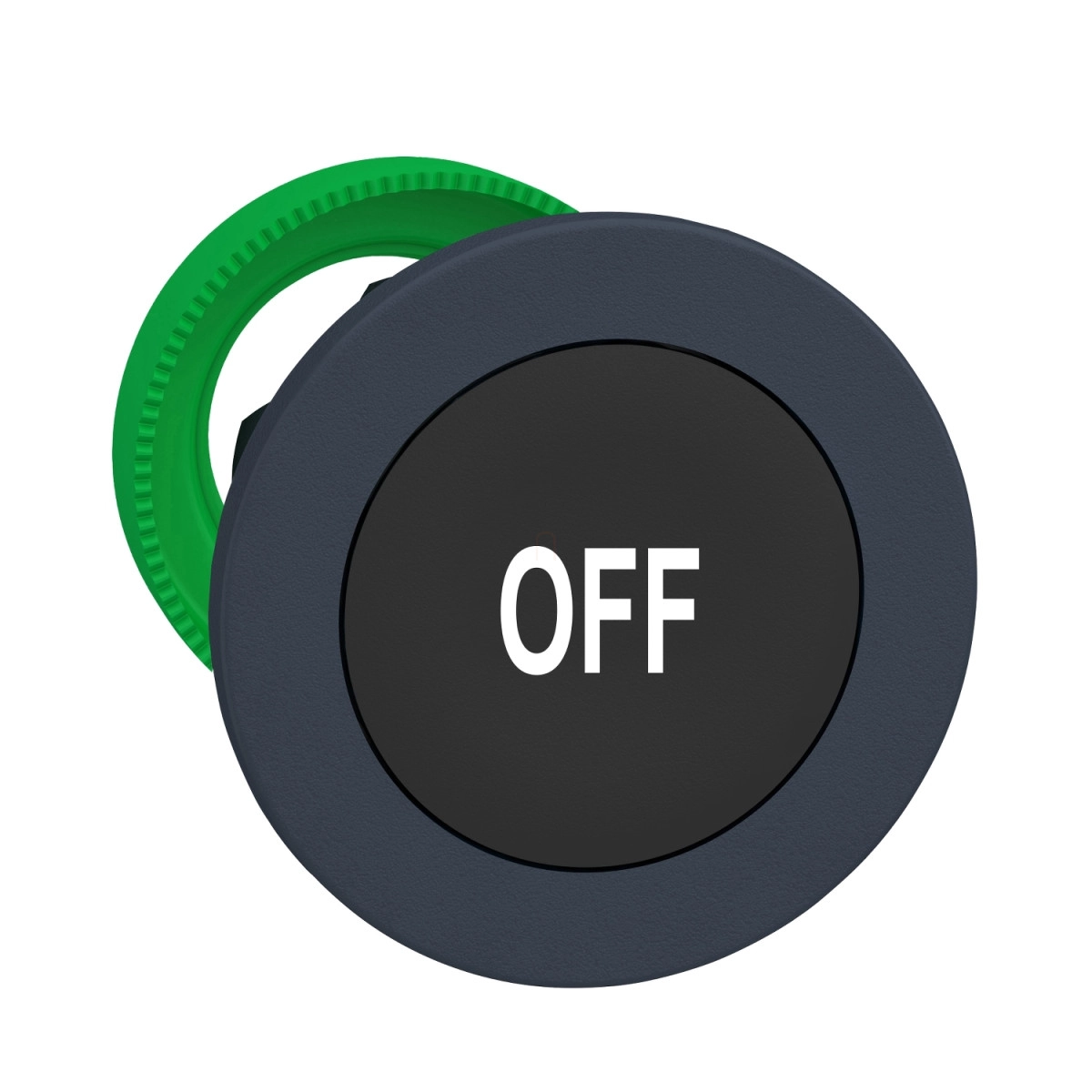

A Schneider Electric Harmony XB5 sorozatú, ZB5FA235 típusú, panelbe süllyesztett nyomógombfej egy kifejezetten ipari alkalmazásokra tervezett, strapabíró vezérlőelem. Ez a fekete színű, 30 mm átmérőjű, sötétszürke kerettel ellátott nyomógombfej a "OFF" felirattal (fehér színben) kiváló megoldás kapcsolószekrények, vezérlőpultok, gépek vezérlőfelületeinek kialakításához.
A Harmony XB5 termékcsalád tagjaként a ZB5FA235 műanyag nyomógombfej a sokoldalú alkalmazhatóság és a megbízható működés jegyében készült. Kompatibilis a ZBYF, ZBZF32, ZBZF33 és ZB5AZ kiegészítőkkel, így különböző konfigurációkban használható fel. A 30,5 mm szerelési átmérővel rendelkező nyomógomb beépítése egyszerű, a szabványos kivágásokba könnyen illeszthető. A rugós visszatérésű működtetés biztosítja az alapállapotba való visszatérést, így ideális választás olyan alkalmazásokhoz, ahol a pillanatnyi kapcsolást kell megvalósítani.
A ZB5FA235 nyomógombfej kiemelkedő műszaki paraméterekkel rendelkezik. A termék 10 millió kapcsolási ciklust biztosító mechanikai élettartama hosszú távú, megbízható működést garantál még intenzív használat mellett is. Különböző elektromos összeállítási kódokkal használható: C1 kód esetén maximum 9 érintkező használható egyedi blokkok alkalmazásával elülső szerelés esetén, C2 kód esetén szintén maximum 9 érintkező használható egyedi és dupla blokkok alkalmazásával elülső szerelés esetén. Emellett használható még C11 (max. 3 érintkező), C15 (max. 1 érintkező) és SF1 (max. 3 érintkező) konfigurációkban is, mindegyik egyedi blokkok alkalmazásával elülső szerelés esetén. Az egységes és átgondolt elektromos összeállítási lehetőségek biztosítják a rugalmas felhasználást a különböző vezérlési feladatokhoz.
A ZB5FA235 nyomógomb magas szintű környezeti védettséggel rendelkezik: az IP66, IP67, IP69 és IP69K védettségi fokozatoknak köszönhetően por és különböző intenzitású vízsugár ellen is védett, így kiválóan alkalmazható nedves, poros ipari környezetben is. A termék UL 50 E szabvány szerint Type 13, Type 12, Type 4 és Type 4X minősítéssel is rendelkezik, tovább bővítve az alkalmazási lehetőségeket. A 7000000 Pa nyomású, 55°C-os vízsugárnak 0,1 méter távolságból is ellenáll, IK03 ütésállósággal rendelkezik az IEC 50102 szabvány szerint. Széles hőmérsékleti tartományban (-40°C és +70°C között) működőképes, így szélsőséges környezeti feltételek mellett is megbízhatóan használható. Rázkódásállóságát az IEC 60068-2-6 szabvány szerinti tesztek igazolják: 5 g gyorsulásnak is ellenáll 10-500 Hz frekvenciatartományban, illetve 2 mm csúcstól csúcsig terjedő amplitúdónak 2-10 Hz tartományban.
Harmony XB5 műanyag nyomógomb fej műszaki adatok
Általános jellemzők
Range of product: Harmony XB5
Product or component type: Head for non-illuminated push-button
Device short name: ZB5F
Product compatibility: ZBYF, ZBZF32, ZBZF33, ZB5AZ
Bezel material: Dark grey plastic
Mounting diameter: 30.5 mm
Head type: Built-in-flush
Sale per indivisible quantity: 1
Shape of signaling unit head: Round
Type of operator: spring return
Operator profile: Black flush, OFF (white)
Kiegészítő adatok
CAD overall width: 37 mm
CAD overall height: 37 mm
CAD overall depth: 30 mm
Mechanical durability: 10000000 cycles
Electrical composition code: C1 for <9 contacts using single blocks in front mounting
C2 for <9 contacts using single and double blocks in front mounting
C11 for <3 contacts using single blocks in front mounting
C15 for <1 contacts using single blocks in front mounting
SF1 for <3 contacts using single blocks in front mounting
Környezeti jellemzők
Protective treatment: TH
Ambient air temperature for storage: -40…70 °C
Ambient air temperature for operation: -40…70 °C
Overvoltage category: Class II conforming to IEC 60536
IP degree of protection: IP66 conforming to IEC 60529
IP67 conforming to IEC 60529
IP69 conforming to IEC 60529
IP69K conforming to ISO 20653
Type 13 conforming to UL 50 E
Type 12 conforming to UL 50 E
Type 4 conforming to UL 50 E
Type 4X conforming to UL 50 E
Resistance to high pressure washer: 7000000 Pa at 55 °C, distance: 0.1 m
IK degree of protection: IK03 conforming to IEC 50102
Szabványok és tanúsítványok
Standards: CSA C22.2 No 14
IEC 60947-5-1
IEC 60947-5-4
UL 508
IEC 60947-1
JIS C8201-5-1
CE
JIS C8201-1
Product certifications: UL listed
CSA
CCC
EAC
Ellenállóság
Shock resistance: 30 gn (duration = 18 ms) for half sine wave acceleration conforming to IEC 60068-2-27
50 gn (duration = 11 ms) for half sine wave acceleration conforming to IEC 60068-2-27
25 gn (duration = 6 ms) for 1000 shocks on each axis conforming to IEC 60068-2-27
Vibration resistance: 5 gn (f= 10…500 Hz) conforming to IEC 60068-2-6
2 mm peak to peak (f= 2…10 Hz) conforming to IEC 60068-2-6
Méretek
Clamping thickness: 1 to 6 mm / 0.04 to 0.24 in.
