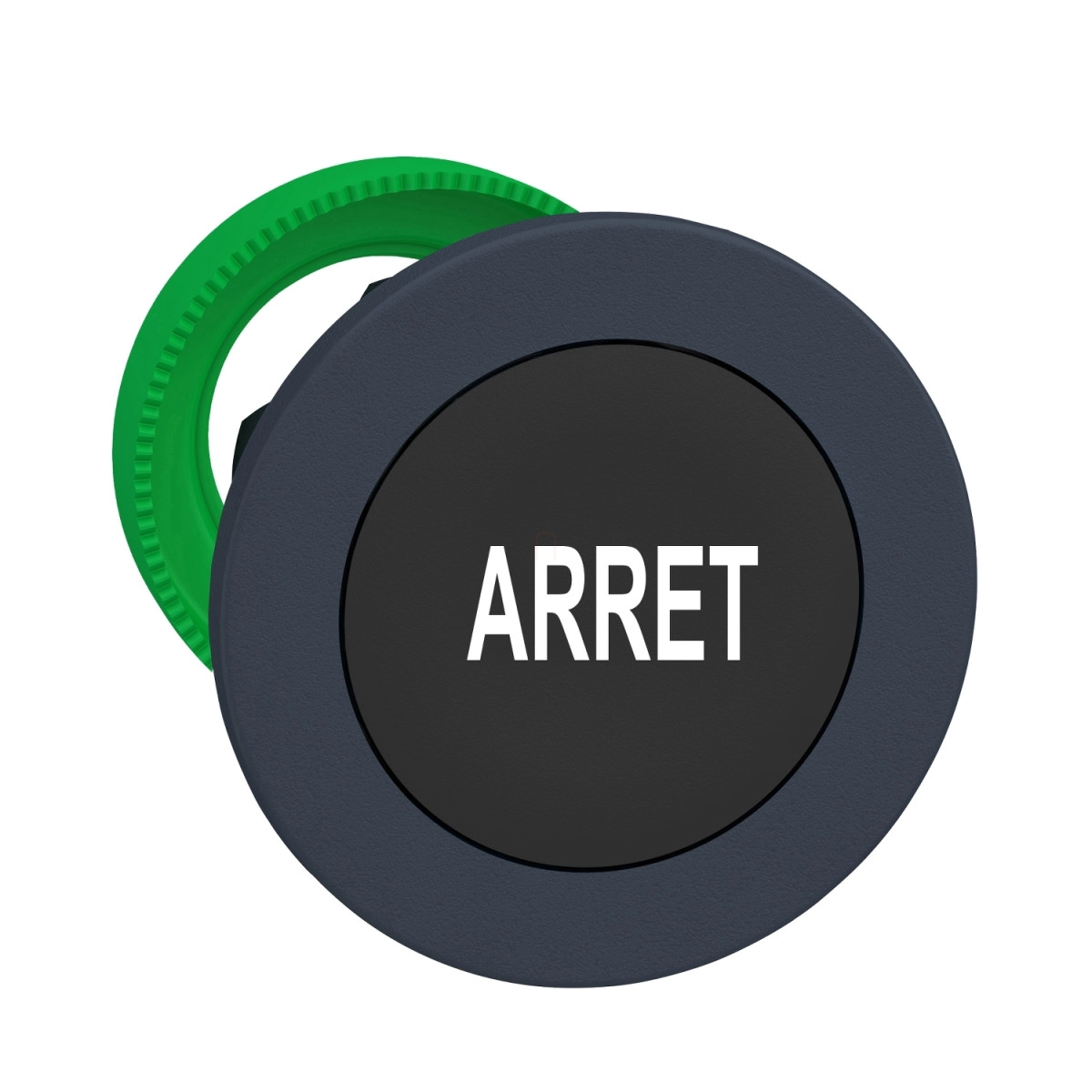

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5FA233 egy kiváló minőségű, süllyesztett nyomógomb fej, amely kifejezetten ipari alkalmazásokra lett tervezve. Ez a fekete színű, 30 mm átmérőjű nyomógomb rugós visszatérésű működéssel rendelkezik, és fehér "ARRET" felirattal van ellátva, ami francia nyelven a "STOP" vagy "ÁLLJ" jelentéssel bír, így jól alkalmazható vészleállító vagy általános leállítási funkciókra.
A termék a Harmony XB5 széria nem világítható nyomógombfejei közé tartozik, sötétszürke műanyag kerettel. A ZB5F eszköz kifejezetten kompatibilis a ZBYF, ZBZF32, ZBZF33 és ZB5AZ komponensekkel, így könnyen integrálható a már meglévő rendszerekbe. A beépítési átmérő 30,5 mm, a süllyesztett kialakítás pedig elegáns megjelenést biztosít a kezelőfelületen. A terméket darabos kiszerelésben forgalmazzák, és kerek jelzőegység fejjel rendelkezik, ami a vezérlőpanelek egységes megjelenését segíti.
Technikai szempontból a ZB5FA233 számos kiemelkedő tulajdonsággal büszkélkedhet. Az eszköz méreteivel kapcsolatban fontos tudni, hogy a szélessége és magassága egyaránt 37 mm, mélysége pedig 30 mm. Mechanikai élettartama rendkívül magas, akár 10 millió működési ciklus. Az elektromos összeállításra vonatkozóan többféle kódkombináció is elérhető: C1 (maximum 9 érintkező egyes blokkok használatával előlapra szerelve), C2 (maximum 9 érintkező egyes és kettős blokkok használatával előlapra szerelve), C11 (maximum 3 érintkező egyes blokkok használatával előlapra szerelve), C15 (maximum 1 érintkező egyes blokkok használatával előlapra szerelve) és SF1 (maximum 3 érintkező egyes blokkok használatával előlapra szerelve).
A ZB5FA233 nyomógombfej kiemelkedő védelmi szintet biztosít, amely megfelel az IP66, IP67, IP69, IP69K szabványoknak az IEC 60529 és ISO 20653 szerint, valamint a Type 12, 13, 4 és 4X UL 50 E követelményeknek. Ellenáll a nagy nyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 m távolságból), továbbá IK03 ütésállósággal rendelkezik az IEC 50102 szabvány szerint. A termék különféle környezeti hatásoknak is ellenáll: működési és tárolási hőmérséklet-tartománya -40...+70 °C, túlfeszültség kategóriája Class II az IEC 60536 szerint. A ZB5FA233 megfelel számos nemzetközi szabványnak, többek között az UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 előírásainak, és rendelkezik UL és CSA tanúsítvánnyal.
Schneider Electric Harmony XB5 - ZB5FA233 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, fekete, "ARRET" műszaki adatok
Fő jellemzők
Terméktípus: Harmony XB5
Komponens típus: Nem világítható nyomógombhoz való fej
Eszköz rövid neve: ZB5F
Kompatibilis termékek: ZBYF, ZBZF32, ZBZF33, ZB5AZ
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Süllyesztett
Működtetés módja: Rugós visszatérésű
Működtető profilja: Fekete süllyesztett, ARRET (fehér) felirattal
Kiegészítő adatok
Méretek (szélesség x magasság x mélység): 37 mm x 37 mm x 30 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kódok: C1 (max. 9 érintkező egyes blokkok használatával előlapra szerelve)
C2 (max. 9 érintkező egyes és kettős blokkok használatával előlapra szerelve)
C11 (max. 3 érintkező egyes blokkok használatával előlapra szerelve)
C15 (max. 1 érintkező egyes blokkok használatával előlapra szerelve)
SF1 (max. 3 érintkező egyes blokkok használatával előlapra szerelve)
Környezeti jellemzők
Védőkezelés: TH
Működési hőmérséklet-tartomány: -40…70 °C
Tárolási hőmérséklet-tartomány: -40…70 °C
Túlfeszültség kategória: Class II az IEC 60536 szerint
IP védettségi szint: IP66, IP67, IP69 (IEC 60529 szerint), IP69K (ISO 20653 szerint)
UL védettségi osztályok: Type 12, Type 13, Type 4, Type 4X (UL 50 E szerint)
Nagy nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
IK ütésállóság: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Ellenállás specifikációk
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Beépítési információk
Befogási vastagság: 1-6 mm / 0,04-0,24 in.
Ajánlott panel kivágás átmérő: Ø30,75 mm (Ø30,5 +0,5/-0)
