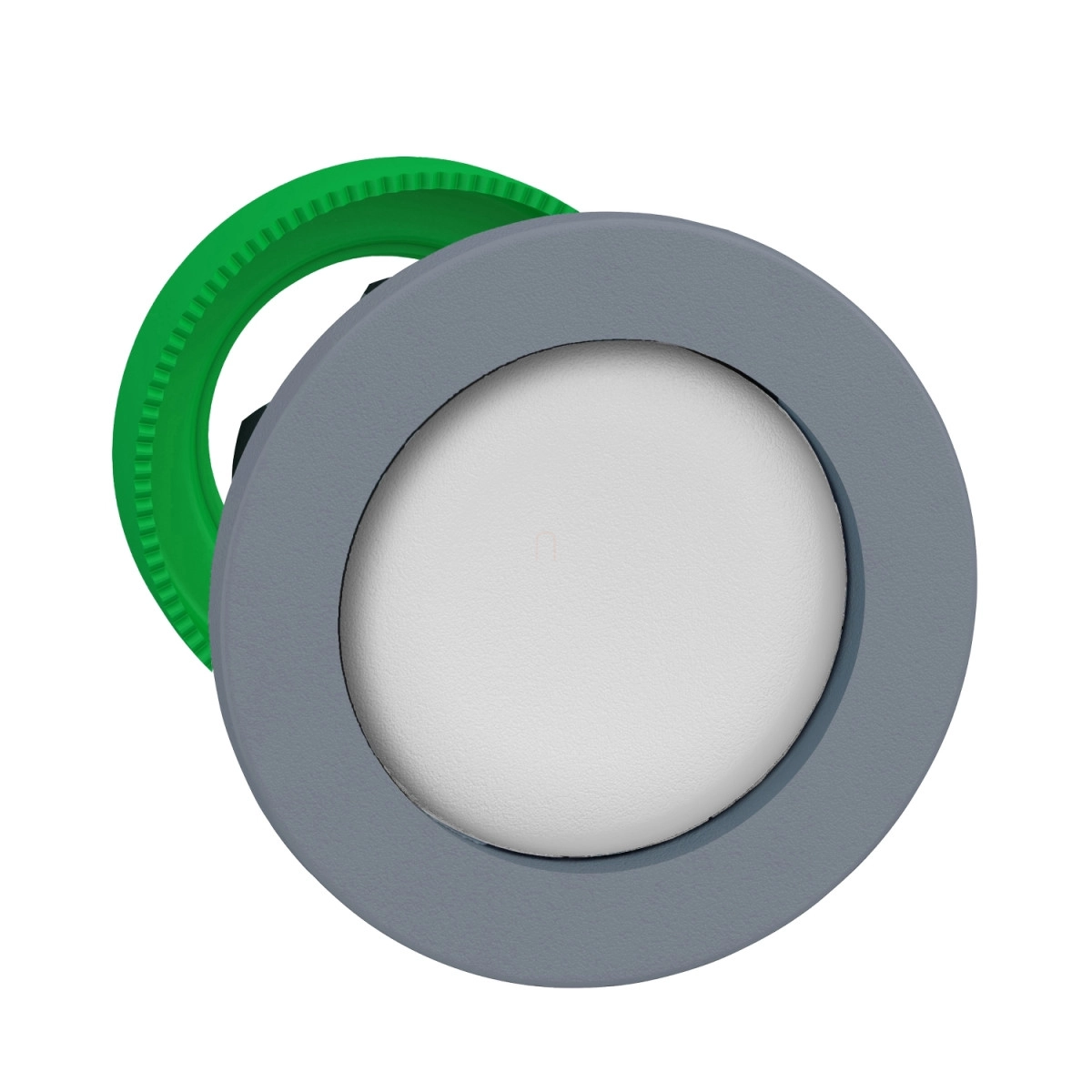

A Schneider Electric Harmony XB5 sorozat ZB5FA16C0 modellje egy professzionális minőségű, panelbe süllyesztett nyomógomb fej, amely ipari vezérlőrendszerek és gépek kezelőfelületeinek kialakításához nyújt megbízható megoldást. Ez a termék a Harmony XB5 termékcsalád része, amely világszerte elismert a robosztus kialakítás és a hosszú élettartam tekintetében. A ZB5FA16C0 cikkszámú nyomógomb fej alapvető építőeleme a vezérlőpultoknak és kezelőpaneleknek, ahol a megbízhatóság és a precíz működés elengedhetetlen.
A nyomógomb fej műszaki specifikációi különösen lenyűgözőek. A fehér színű, mélyített (recessed) kialakítású, jelöletlen nyomófej szürke műanyag peremmel rendelkezik. A termék 30,5 mm átmérőjű furatba szerelhető, és rugós visszatérítéssel (spring return) működik, ami azt jelenti, hogy nyomás hatására aktiválódik, majd az erő megszűnése után automatikusan visszatér alaphelyzetbe. A 30 mm-es szabványos átmérőnek köszönhetően kompatibilis a legtöbb ipari kezelőfelület-kialakítással. A kerek formájú kezelőfej magas védelmi zónával (high guard) rendelkezik, ami védi a véletlen működtetéstől.
A ZB5FA16C0 nyomógomb fej rendkívül sokoldalú termék, hiszen kompatibilis több kiegészítővel is, úgy mint a ZBYF sorozat, a ZBZF32 és ZBZF33 modellek, valamint a ZB5AZ. Ez lehetővé teszi, hogy különféle konfigurációkban használhasd, a konkrét alkalmazási igényeknek megfelelően. A termék CAD méretei kompaktak: 37 mm szélesség, 37 mm magasság és 30 mm mélység, így könnyen integrálható különböző kezelőfelületekbe. A nyomógomb mechanikai élettartama kiemelkedően hosszú, akár 10 millió kapcsolási ciklus, ami rendkívüli tartósságot biztosít intenzív használat mellett is.
A ZB5FA16C0 különböző elektromos összeállításokban használható: C1 (max. 9 érintkező egyszeres blokkokkal, elülső szerelés esetén), C2 (max. 9 érintkező egyszeres és dupla blokkokkal, elülső szerelés esetén), C11 (max. 3 érintkező egyszeres blokkokkal, elülső szerelés esetén), C15 (max. 1 érintkező egyszeres blokkokkal, elülső szerelés esetén), SF1 (max. 3 érintkező egyszeres blokkokkal, elülső szerelés esetén). A termék magas védettségi szinttel rendelkezik: IP66 és IP67 az IEC 60529 szabvány szerint, ami azt jelenti, hogy teljes mértékben védett por ellen, valamint időszakos víz alá merítésnek is ellenáll. Ezen túlmenően ellenáll a nagynyomású mosásnak is, akár 7000000 Pa nyomásig 55°C hőmérsékleten, 0,1 m távolságból, ami ipari környezetben különösen hasznos tulajdonság. A mechanikai ütésállósága IK03 besorolású az IEC 50102 szerint.
Schneider Electric Harmony XB5 - ZB5FA16C0 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, visszatérő, mélyítet, fehér, szürke perem műszaki adatok
Általános adatok
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Rövid terméknév: ZB5
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Fizikai jellemzők
Perem anyaga: Szürke színű, műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Süllyesztett kivitel (built-in-flush)
Oszthatatlan eladási mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Fehér mélyített, jelöletlen
Működtető kiegészítő információ: Magas védelem
Méretek
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Teljesítmény
Mechanikai élettartam: 10000000 ciklus
Elektromos összetétel kódja:
C1: max. 9 érintkező egyszeres blokkokkal elülső szerelés esetén
C2: max. 9 érintkező egyszeres és dupla blokkokkal elülső szerelés esetén
C11: max. 3 érintkező egyszeres blokkokkal elülső szerelés esetén
C15: max. 1 érintkező egyszeres blokkokkal elülső szerelés esetén
SF1: max. 3 érintkező egyszeres blokkokkal elülső szerelés esetén
Környezeti feltételek
Védelem típusa: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 és IP67 az IEC 60529 szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, UL 508, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Ellenállóság
Ütésállóság:
30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szerint
Rezgésállóság:
5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
