A Schneider Electric Harmony XB5 termékcsalád ZB5FA142 típusszámú panelbe süllyesztett műanyag nyomógombfej a megbízható ipari automatizálás és vezérlés nélkülözhetetlen eleme. Ez a süllyesztett kivitelű, rugós visszatérésű nyomógomb tökéletes választás olyan alkalmazásokhoz, ahol a precíz működtetés és a hosszú élettartam kritikus követelmény.

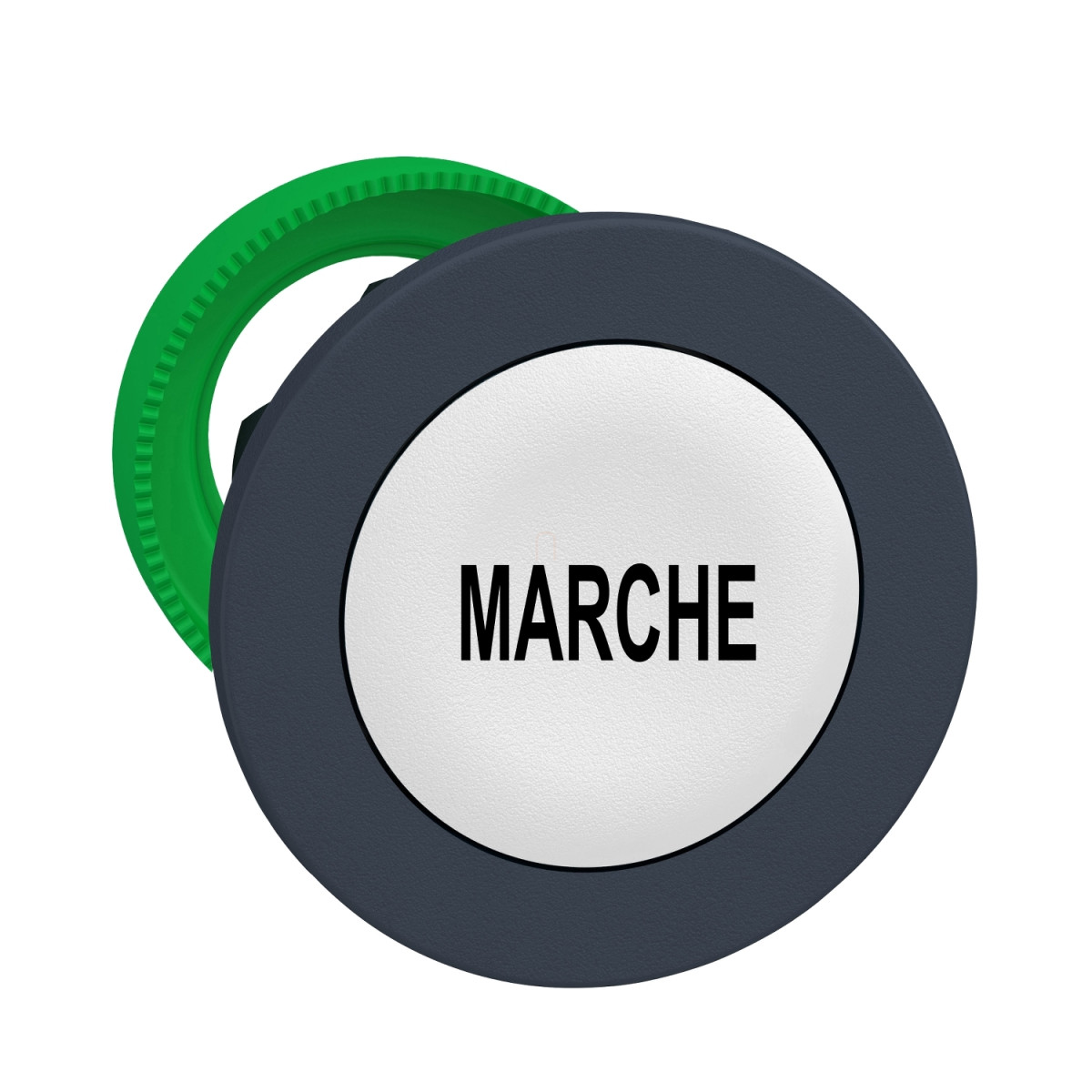

A ZB5FA142 nyomógombfej 30 mm-es szerelési átmérővel rendelkezik, amely megfelel az ipari szabványoknak, így könnyen beilleszthető a meglévő rendszerekbe. A sötétszürke műanyag keretben elhelyezkedő fehér színű, süllyesztett gombfelület fekete "MARCHE" felirattal van ellátva, amely egyértelműen jelzi funkcióját. A termék kivitele harmonikusan illeszkedik az ipari környezetbe, miközben kiváló láthatóságot és ergonómiát biztosít a kezelő számára.
A nyomógombfej kiemelkedő műszaki paraméterekkel büszkélkedhet. Rendkívüli mechanikai tartóssága 10 millió kapcsolási ciklust tesz lehetővé, amely biztosítja a hosszú távú, megbízható működést még intenzív használat mellett is. Védettségi szintje rendkívül magas: IP66, IP67, IP69 és IP69K, ami azt jelenti, hogy tökéletesen ellenáll a pornak, a víz bejutásának, és akár nagynyomású mosás esetén is megbízhatóan működik (7000000 Pa, 55°C-os vízsugár). A különböző UL típusvizsgálatok (Type 4, 4X, 12, 13) tovább erősítik a termék alkalmazhatóságát különféle ipari környezetekben.
A ZB5FA142 termék kompatibilis a ZBYF, ZBZF32, ZBZF33 és ZB5AZ kiegészítőkkel, így rugalmasan bővíthető és konfigurálható a különböző alkalmazási igényeknek megfelelően. Az elektromos összeállítási kódok (C1, C2, C11, C15, SF1) különböző érintkezőkonfigurációkat tesznek lehetővé, ami tovább növeli a felhasználhatóság körét. A termék ellenáll a szélsőséges környezeti feltételeknek is, hiszen működési és tárolási hőmérséklet-tartománya -40°C és +70°C között van, így szinte bármilyen ipari környezetben megállja a helyét.
Schneider Electric Harmony XB5 - ZB5FA142 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Rövid terméknév: ZB5F
Kompatibilitás: ZBYF, ZBZF32, ZBZF33, ZB5AZ
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Működtető típusa: Rugós visszatérésű
Működtető profilja: Fehér, süllyesztett, MARCHE felirattal (fekete)
Kiegészítő információk
CAD méretek: 37 mm szélesség, 37 mm magasság, 30 mm mélység
Mechanikai élettartam: 10 000 000 ciklus
Elektromos összeállítási kódok: C1, C2, C11, C15, SF1 különböző érintkező-konfigurációkkal
Környezeti jellemzők
Védőkezelés: TH
Működési hőmérséklet-tartomány: -40…70 °C
Tárolási hőmérséklet-tartomány: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Védettségi fokozat
IP védettség: IP66, IP67, IP69 (IEC 60529), IP69K (ISO 20653)
UL védettség: Type 13, Type 12, Type 4, Type 4X az UL 50 E szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-nál, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL, CSA
Mechanikai ellenállóság
Ütésállóság: 30 gn (időtartam = 18 ms), 50 gn (időtartam = 11 ms), 25 gn (időtartam = 6 ms) 1000 ütésre tengelyenként
Rezgésállóság: 5 gn (f= 10...500 Hz), 2 mm csúcstól csúcsig (f= 2...10 Hz)
Méretek és telepítés
Szorítási vastagság: 1-6 mm / 0,04-0,24 in
Panel kivágás: Ø30,75 mm javasolt (Ø30,5 0+0,5) / Ø1,21 in javasolt
