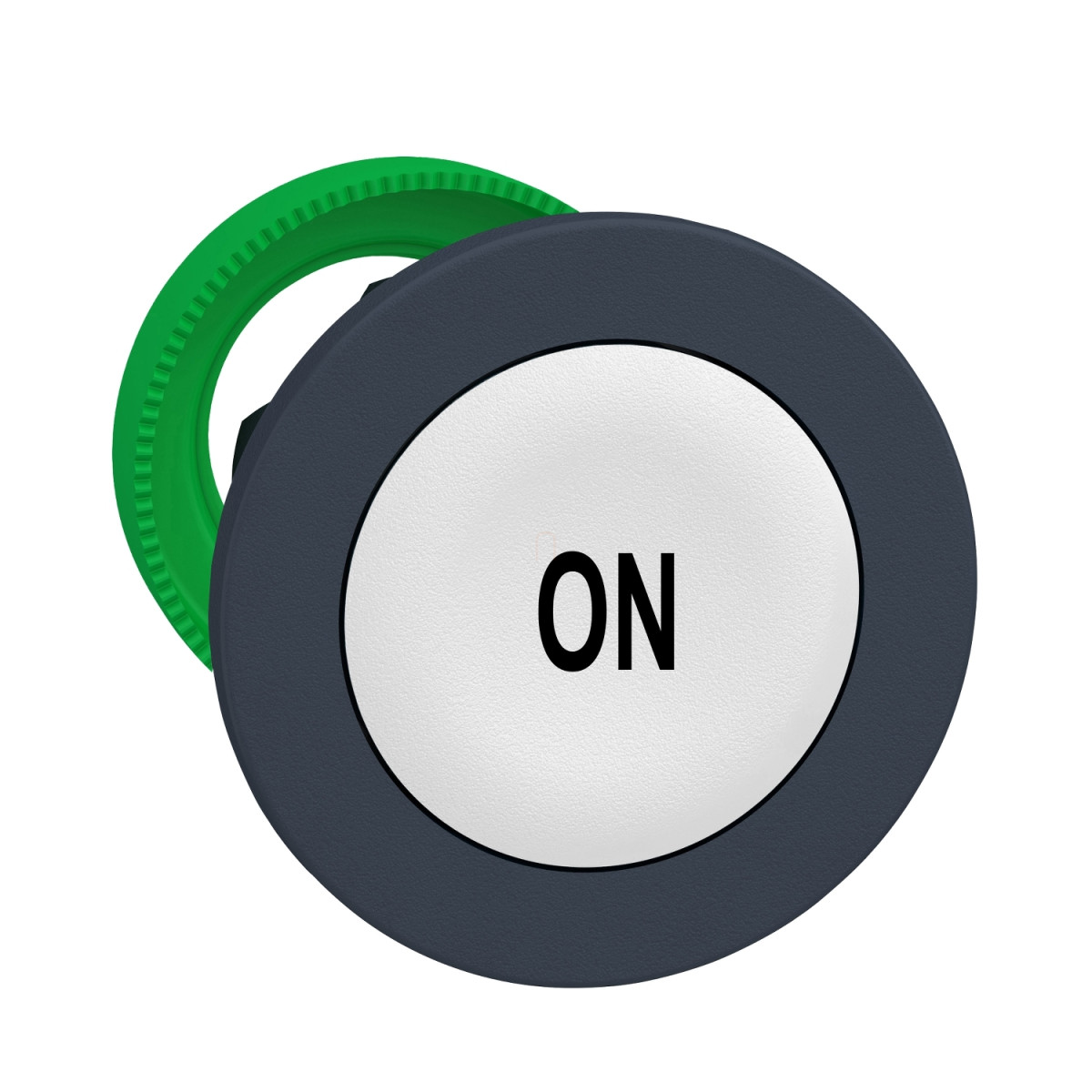

A Schneider Electric Harmony XB5 termékcsalád ZB5FA141 cikkszámú panelbe süllyesztett nyomógomb feje magas minőségű ipari kapcsolóelem, amely kifejezetten tartós és megbízható működést biztosít a legigényesebb ipari környezetekben is. Ez a fehér színű, 30 mm átmérőjű nyomógomb fej sötétszürke műanyag kerettel rendelkezik és az "ON" felirat egyértelmű jelzést ad a funkciójáról.
A nyomógomb rugós visszatérítésű mechanizmussal van ellátva, ami biztosítja a megbízható működést és hosszú élettartamot. A ZB5FA141 kiemelkedő mechanikai tartóssággal rendelkezik, akár 10 millió kapcsolási ciklust is kibír, ami ipari alkalmazásokban rendkívüli előnyt jelent. A nyomógomb fej kialakítása flush (süllyesztett) típusú, ami elegáns megjelenést kölcsönöz és védelmet nyújt a véletlen aktiválás ellen.
A termék kiemelkedő védelmi tulajdonságokkal rendelkezik: IP66, IP67, IP69 és IP69K védettségi szintnek megfelelően por és víz ellen védett, valamint ellenáll a nagynyomású mosásnak is (7000000 Pa, 55°C-on, 0,1 m távolságból). A mechanikai ütésállósága IK03 besorolású. Ez a nyomógomb ideális választás olyan ipari környezetekben, ahol mosás, nedvesség vagy por jelenlétére lehet számítani, mint például élelmiszeripari, vegyi üzemek vagy mostoha körülmények között működő gyárak.
A Harmony XB5 ZB5FA141 nyomógomb fej kompatibilis több kiegészítővel is, például a ZBYF, ZBZF32, ZBZF33 és ZB5AZ termékekkel, ami rugalmas konfigurációs lehetőségeket biztosít különböző alkalmazásokhoz. A szerelési átmérő 30,5 mm, a CAD méretek szerint pedig 37 mm széles, 37 mm magas és 30 mm mély. A termék széleskörű hőmérsékleti tartományban (-40°C és +70°C között) használható, így szélsőséges környezeti feltételek mellett is megfelelően működik.
A Harmony XB5 ZB5FA141 nyomógomb fej különböző elektromos konfigurációkkal használható (C1, C2, C11, C15, SF1 kódoknak megfelelően), ami lehetővé teszi a rugalmas alkalmazást különböző vezérlési feladatokban. A termék megfelel számos nemzetközi szabványnak, többek között az UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 előírásoknak, valamint UL listázott és CSA tanúsítással is rendelkezik, ami biztosítja a globális piacokon való alkalmazhatóságát.
Schneider Electric Harmony XB5 - ZB5FA141 műszaki adatok
Általános jellemzők
Termékkategória: Harmony XB5
Terméktípus: Nyomógomb fej nem világító nyomógombhoz
Rövid terméknév: ZB5F
Termék kompatibilitás: ZBYF, ZBZF32, ZBZF33, ZB5AZ
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típus: Beépített-süllyesztett
Minimális értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Fehér süllyesztett, ON (fekete)
Kiegészítő adatok
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összetétel kód: C1 - <9 érintkezőhöz elöl szerelhető egyes blokkokkal
C2 - <9 érintkezőhöz elöl szerelhető egyes és dupla blokkokkal
C11 - <3 érintkezőhöz elöl szerelhető egyes blokkokkal
C15 - <1 érintkezőhöz elöl szerelhető egyes blokkokkal
SF1 - <3 érintkezőhöz elöl szerelhető egyes blokkokkal
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II osztály, IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint, Type 13 az UL 50 E szerint, Type 12 az UL 50 E szerint, Type 4 az UL 50 E szerint, Type 4X az UL 50 E szerint
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: UL listázott, CSA
Mechanikai ellenállás
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 25 gn (időtartam = 6 ms) 1000 ütésre tengelyenként az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint, 2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Méretadatok
Befogási vastagság: 1-6 mm / 0,04-0,24 in
