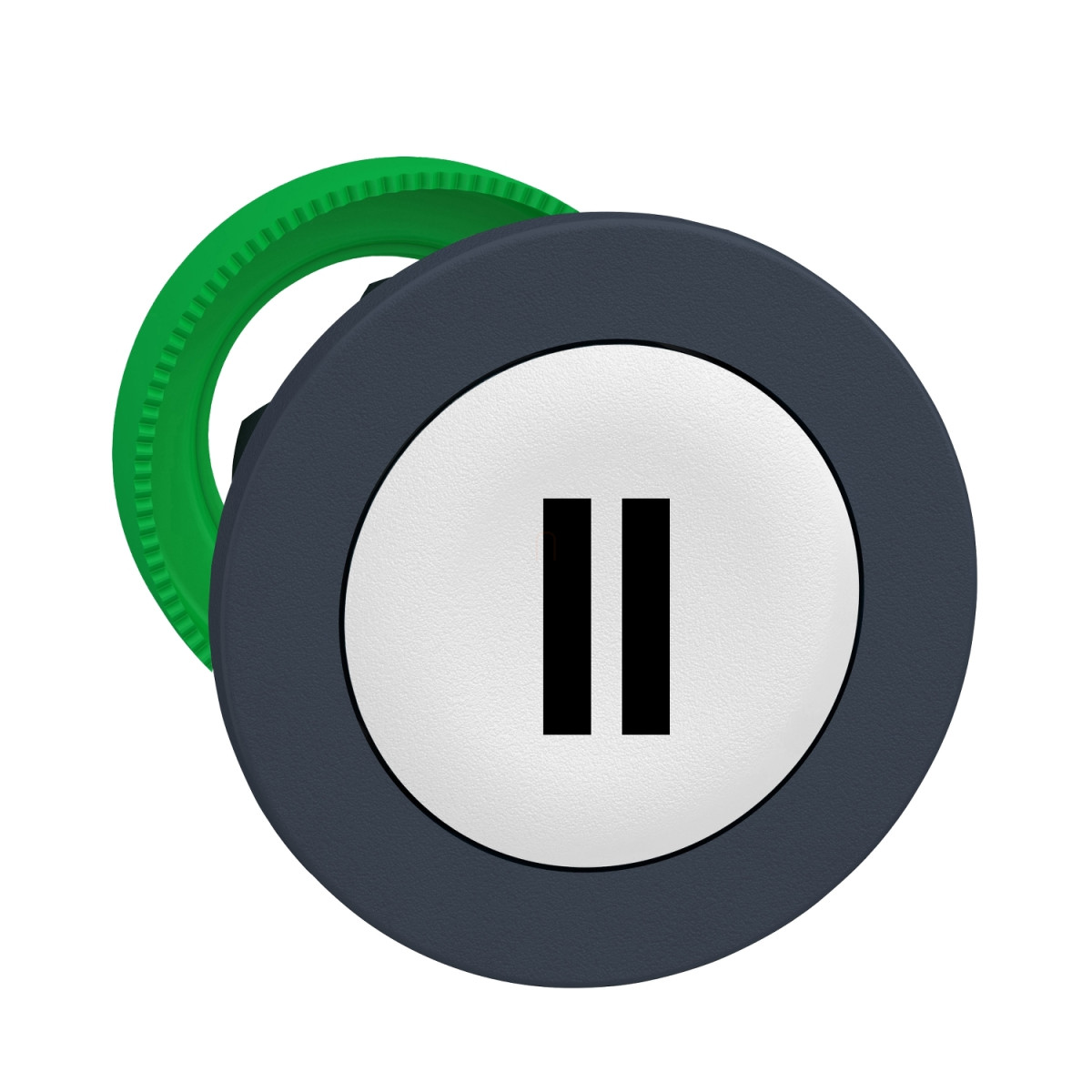

A Schneider Electric Harmony XB5 sorozatba tartozó ZB5FA136 nyomógomb fej egy prémium minőségű ipari vezérlőelem, amely széles körben alkalmazható különböző automatizálási és vezérléstechnikai rendszerekben. Ez a nem világító, fehér színű, panelbe süllyesztett nyomógomb rugóvisszatérítéses kialakítással és II jelöléssel rendelkezik, amely sötétszürke kerettel kerül kiegészítésre.
A ZB5FA136 cikkszámú termék kiemelkedő műszaki paraméterekkel büszkélkedhet. A nyomógomb fej 30,5 mm átmérőjű szerelőfuratba illeszthető, CAD szerinti méretei: 37 mm széles, 37 mm magas és 30 mm mély. Kivételes mechanikai élettartama 10 millió kapcsolási ciklus, amely hosszú távú használatot biztosít ipari környezetben is. A termék kompatibilis több kiegészítővel is, mint például a ZBYF, ZBZF32, ZBZF33 és ZB5AZ termékcsaládokkal, így rugalmasan integrálható meglévő rendszerekbe.
A Schneider Electric ZB5FA136 nyomógomb fej rendkívül magas védelmi szintet biztosít a külső hatások ellen. IP védettségi besorolása többszörös: IP66, IP67, IP69 az IEC 60529 szabvány szerint, valamint IP69K az ISO 20653 alapján. Ez azt jelenti, hogy a termék tökéletesen védett por ellen, valamint időszakos vagy tartós vízbemerítés, sőt még a magas nyomású és hőmérsékletű vízsugár (7000000 Pa 55 °C-on, 0,1 m távolságból) hatásaival szemben is ellenálló. Az UL 50 E szerint Type 4, 4X, 12 és 13 védelmi osztályoknak is megfelel. Ütésállósági fokozata IK03 az IEC 50102 szabvány szerint.
A termék kiemelkedő környezeti jellemzőkkel rendelkezik, -40 és +70 °C közötti hőmérséklettartományban tárolható és üzemeltethető, TH védőkezeléssel ellátott, valamint túlfeszültség elleni védelme Class II besorolású az IEC 60536 szabvány alapján. A vibráció- és ütésállósága imponáló: akár 50 gn gyorsulást is képes elviselni fél szinuszos hullámmal (11 ms időtartamig) az IEC 60068-2-27 szerint, valamint 5 gn vibrációnak is ellenáll 10-500 Hz frekvenciatartományban az IEC 60068-2-6 szabványnak megfelelően.
Elektromos összeállítás szempontjából a ZB5FA136 nyomógomb fej rendkívül sokoldalú. Többféle elektromos kódösszeállítással használható: C1 (max. 9 érintkező egyes blokkok használatával elölről szerelve), C2 (max. 9 érintkező egyes és kettős blokkok használatával elölről szerelve), C11 (max. 3 érintkező egyes blokkok használatával elölről szerelve), C15 (max. 1 érintkező egyes blokkok használatával elölről szerelve), illetve SF1 (max. 3 érintkező egyes blokkok használatával elölről szerelve). A terméket számos nemzetközi szabvány és tanúsítvány hitelesíti, beleértve az UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 előírásokat, valamint rendelkezik UL és CSA tanúsítvánnyal is.
Schneider Electric Harmony XB5 - ZB5FA136 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5F
Termék kompatibilitás: ZBYF, ZBZF32, ZBZF33, ZB5AZ
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típus: Beépített-süllyesztett
Egység értékesítés: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugóvisszatérítéses
Működtető profil: Fehér süllyesztett, II (fekete)
Méretadatok
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 30 mm
Szorítási vastagság: 1-6 mm
Műszaki paraméterek
Mechanikai élettartam: 10000000 ciklus
Elektromos összetételi kód: C1 (<9 érintkező egyes blokkok használatával elölről szerelve), C2 (<9 érintkező egyes és kettős blokkok használatával elölről szerelve), C11 (<3 érintkező egyes blokkok használatával elölről szerelve), C15 (<1 érintkező egyes blokkok használatával elölről szerelve), SF1 (<3 érintkező egyes blokkok használatával elölről szerelve)
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláskor: -40…70 °C
Környezeti levegő hőmérséklet üzemeléskor: -40…70 °C
Túlfeszültség kategória: Class II az IEC 60536 szerint
Védettségi jellemzők
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint, Type 13 az UL 50 E szerint, Type 12 az UL 50 E szerint, Type 4 az UL 50 E szerint, Type 4X az UL 50 E szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Mechanikai ellenálló képesség
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszos hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinuszos hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 25 gn (időtartam = 6 ms) tengelyenként 1000 ütésre az IEC 60068-2-27 szerint
Vibrációállóság: 5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint, 2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
