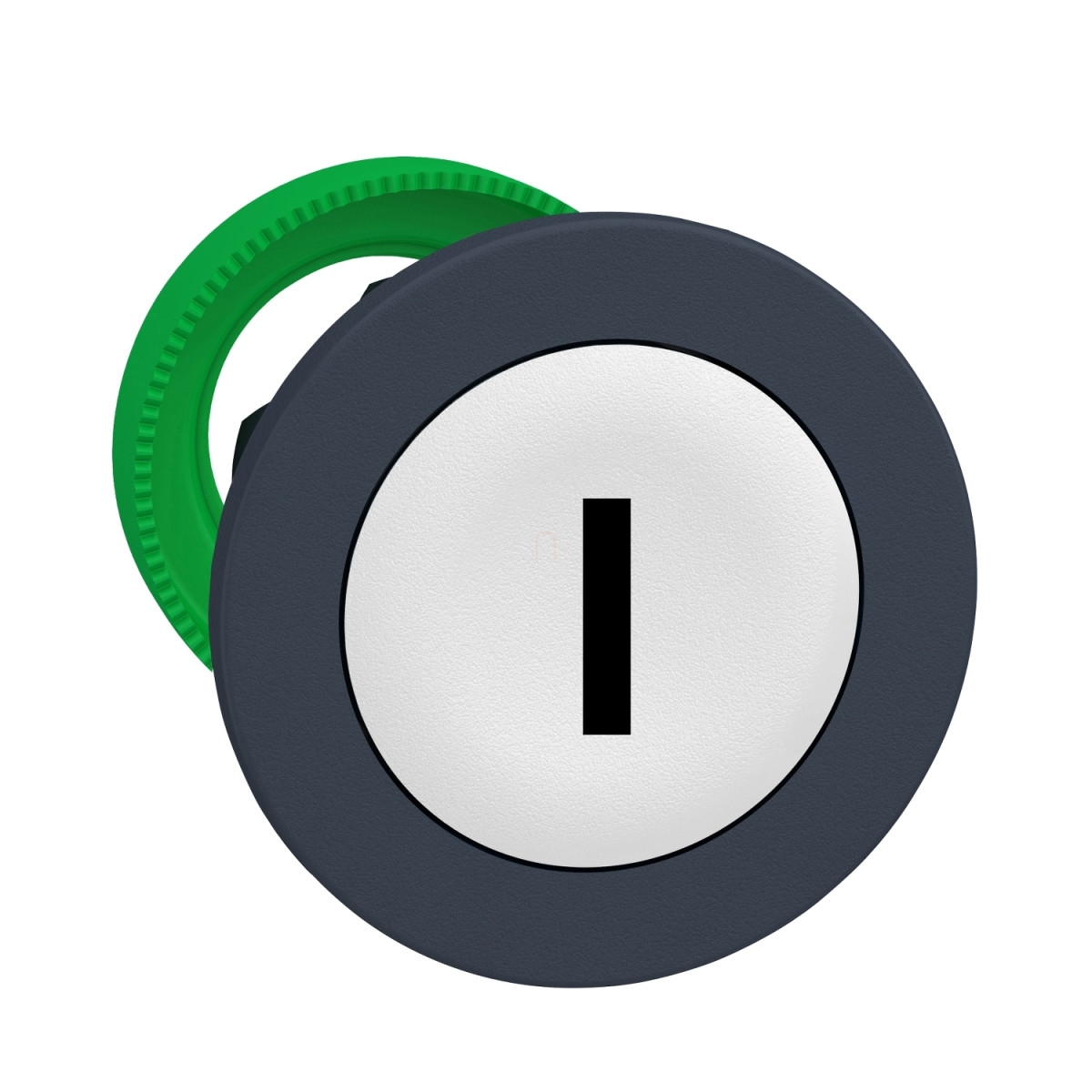

A Schneider Electric Harmony XB5 termékkategóriába tartozó ZB5FA131 cikkszámú nyomógomb fej egy rendkívül tartós, ipari környezetre tervezett, műanyag kivitelű vezérlőeszköz, amely ideális automatizálási és vezérlési feladatokhoz. Ez a fehér színű, süllyesztett kivitelű nyomógomb I jelzéssel és sötétszürke kerettel rendelkezik, amely tökéletes kontrasztot biztosít a könnyű azonosíthatóság érdekében.
A termék kialakítása figyelemre méltó műszaki paraméterekkel büszkélkedhet. A 30,5 mm-es szerelési átmérővel rendelkező nyomógomb rugós visszatérésű működtetéssel van ellátva, ami biztosítja a megbízható kapcsolási funkcionalitást. A fehér, süllyesztett felületű gombfej sötétszürke műanyag kerettel van ellátva, és fekete "I" jelzés található rajta, amely egyértelműen jelzi a gomb funkcióját. A termék CAD méretei: 37 mm szélesség, 37 mm magasság, 30 mm mélység, ezáltal kompakt kialakítás jellemzi, miközben megőrzi a Schneider Electric termékeitől elvárható robusztus jelleget.
A ZB5FA131 lenyűgöző mechanikai élettartama 10.000.000 ciklus, ami kiemelkedő tartósságot biztosít még intenzív használat mellett is. Az eszköz különböző elektromos összetételű kódokkal használható: C1 (maximum 9 érintkező egyes blokkokkal elülső szereléshez), C2 (maximum 9 érintkező egyes és dupla blokkokkal elülső szereléshez), C11 (maximum 3 érintkező egyes blokkokkal elülső szereléshez), C15 (maximum 1 érintkező egyes blokkokkal elülső szereléshez), valamint SF1 (maximum 3 érintkező egyes blokkokkal elülső szereléshez). Ez a sokféle konfigurációs lehetőség rendkívüli rugalmasságot biztosít a különböző alkalmazási területeken.
A nyomógomb kiváló környezeti védettséggel rendelkezik: IP66, IP67, IP69, és IP69K védettségi fokozatokkal bír, ami azt jelenti, hogy por, víz és nagy nyomású vízsugár ellen is védett. Ezen felül megfelel az UL 50 E szabvány szerinti Type 12, Type 13, Type 4 és Type 4X követelményeinek is. A termék ellenáll a nagynyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 m távolságból), ami különösen hasznos olyan ipari környezetben, ahol rendszeres tisztítás szükséges. Az IK03 ütésállósági fokozat további fizikai védelmet biztosít. Az üzemi hőmérséklet-tartomány -40 és +70 °C között van, így szélsőséges környezeti feltételek mellett is megbízhatóan működik. A termék továbbá megfelel számos nemzetközi szabványnak, többek között a CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE és JIS C8201-1 előírásoknak, és rendelkezik UL, CSA, CCC és EAC tanúsítványokkal is.
Schneider Electric Harmony XB5 - ZB5FA131 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék típus: Fej nem-világító nyomógombhoz
Eszköz rövid neve: ZBSF
Termékkompatibilitás: ZBYF, ZBZF32, ZBZF33, ZB5AZ
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Működtetés típusa: rugós visszatérés
Működtető profil: Fehér süllyesztett, I (fekete)
Kiegészítő jellemzők
CAD befoglaló méretek: 37 mm × 37 mm × 30 mm (szélesség × magasság × mélység)
Mechanikai élettartam: 10.000.000 ciklus
Elektromos összetételi kódok: C1 <9 érintkezőhöz egyes blokkokkal elülső szereléshez, C2 <9 érintkezőhöz egyes és dupla blokkokkal elülső szereléshez, C11 <3 érintkezőhöz egyes blokkokkal elülső szereléshez, C15 <1 érintkezőhöz egyes blokkokkal elülső szereléshez, SF1 <3 érintkezőhöz egyes blokkokkal elülső szereléshez
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet üzemeltetéshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Védettségi fokozatok
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint
Type 13, Type 12, Type 4, Type 4X az UL 50 E szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Terméktanúsítványok: UL listázott, CSA, CCC, EAC
Ellenállóképesség
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint, 25 gn (időtartam = 6 ms) 1000 ütés minden tengely mentén az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint, 2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
Szerelési információk
Befogási vastagság: 1-6 mm / 0,04-0,24 in
Szerelési nyílás: Ø30,75 mm ajánlott (Ø30,5 mm +0,5 mm / 0 mm)
