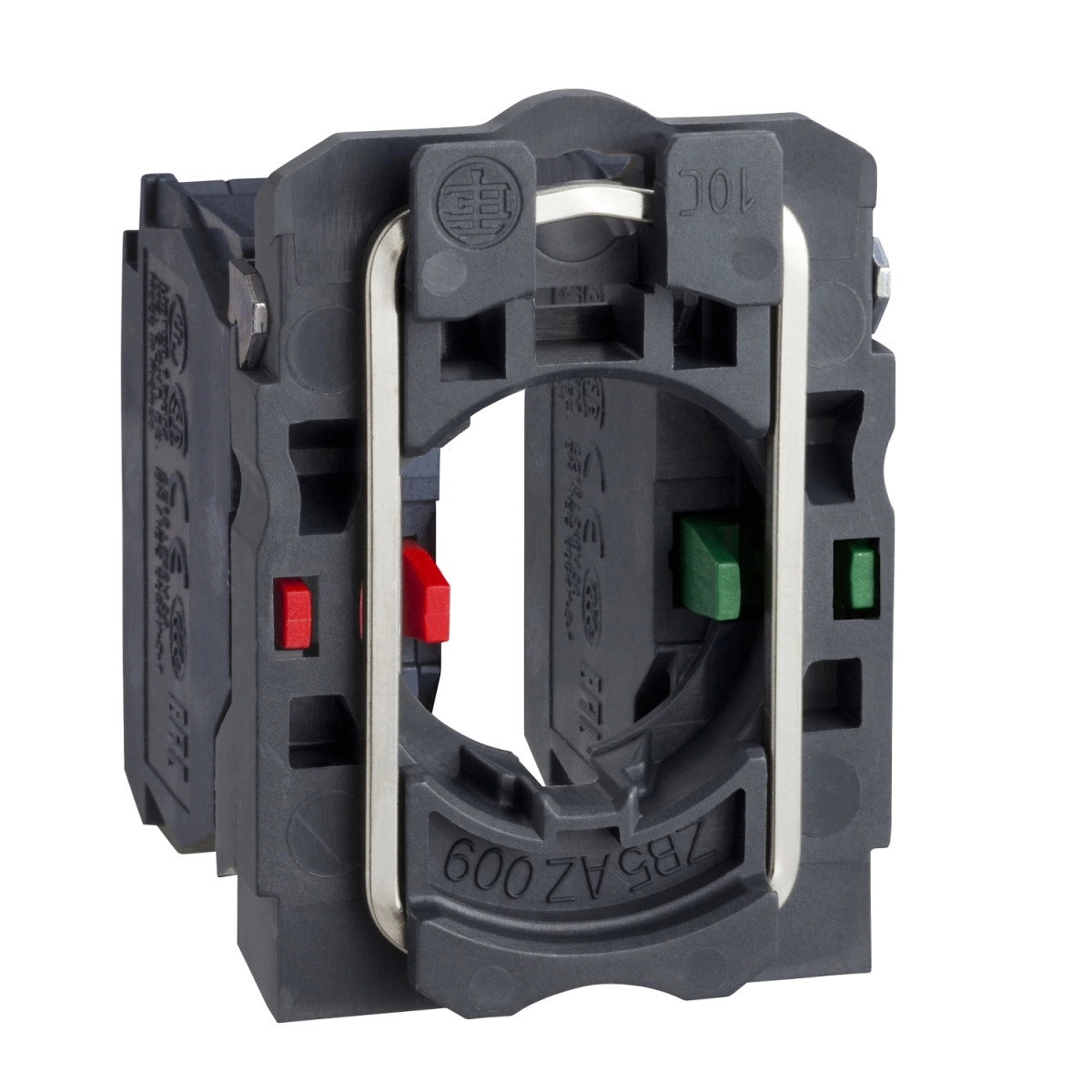

A Schneider Electric Harmony XB5 termékcsalád ZB5AZ106 típusú, műanyag rögzítőaljzattal és érintkezőblokkal ellátott komplett vezérlőelem a megbízható ipari alkalmazások egyik alapvető építőeleme. Ez a komplett test/érintkező összeállítás egyetlen kontaktussal rendelkezik, amely 1NO + 1NC (egy nyitott és egy zárt) érintkezőt tartalmaz átlapolt működési karakterisztikával. A termék rugalmas felhasználhatóságot biztosít különböző vezérlési és automatizálási rendszerekhez, miközben megfelel a szigorú ipari szabványoknak.
A ZB5AZ106 csavaros kapocsterminállal rendelkezik, amely lehetővé teszi a vezetékek biztonságos csatlakoztatását. A kapcsokhoz 2 x 1,5 mm² méretű vezeték csatlakoztatható érvéghüvellyel ellátva (IEC 60947-1 szabvány szerint), illetve legalább 1 x 0,22 mm² méretű vezeték érvéghüvely nélkül. A termék műanyag rögzítőgallérral rendelkezik, ami könnyű szerelést és hosszú élettartamot biztosít. A standard fejkialakításnak köszönhetően kompatibilis a Harmony XB5 sorozat egyéb elemeivel.
A ZB5AZ106 műszaki paraméterei kiemelkedőek: 10 millió mechanikus működési ciklus, 10A konvencionális termikus áram, 600V névleges szigetelési feszültség (3-as szennyezettségi fok mellett) és 6kV névleges lökőfeszültség-állóság. Az érintkezők ezüstötvözetből (Ag/Ni) készültek, ami kiváló elektromos vezetőképességet és hosszú élettartamot garantál. A termék IP20-as védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint. A működési hőmérséklet-tartomány -40°C és +70°C között van, ami szélsőséges környezeti feltételek melletti alkalmazást is lehetővé tesz.
A termék tervezése során a pozitív nyitás elvét alkalmazták az IEC 60947-5-1 K függelék szerint, ami biztonsági alkalmazásokban való használatra is alkalmassá teszi. Az érintkezők működési útja részletesen meghatározott: 1,5 mm (NC érintkező elektromos állapotváltozása), 2,6 mm (NO érintkező elektromos állapotváltozása) és 4,3 mm (teljes út). A rögzítőcsavarok meghúzási nyomatéka 0,8-1,2 Nm között van az IEC 60947-1 szabvány szerint. A csavarfejek kialakítása többféle csavarhúzóval való szerelést tesz lehetővé: Philips 1-es, Pozidriv 1-es, valamint 4 mm és 5,5 mm lapos csavarhúzóval is használható. A ZB5AZ106 rövidzárlat elleni védelme 10A-es gG típusú biztosítékkal oldható meg az IEC 60947-5-1 szabvány szerint. A termék megfelel számos nemzetközi szabványnak, többek között IEC 60947-5-1, CSA C22.2 No 14, UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1 és JIS C8201-1 előírásoknak. A termék rendelkezik BV, UL, CSA, DNV és LROS (Lloyds register of shipping) tanúsítványokkal, ami igazolja a magas minőséget és megbízhatóságot. Rezgésállósága 5 gn (f = 2...500 Hz) az IEC 60068-2-6 szerint, míg ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szabvány szerint.
Schneider Electric Harmony XB5 - ZB5AZ106 - műanyag rögzítőaljzat és érintkezőblokk, 1NO+1NC átlapolt műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Komplett test/érintkező összeállítás
Rövid eszköznév: ZB5
Rögzítőgallér anyaga: Műanyag
Minimum rendelési mennyiség: 5 db
Fejforma: Standard
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Átlapolt
Érintkezőblokk típusa: Egyetlen
Csatlakozások - kapcsok: Csavaros kapocsterminálok, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint
Csavaros kapocsterminálok, >= 1 x 0,22 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Kiegészítő információk
CAD méretadatok: 30 mm szélesség, 42 mm magasság, 32 mm mélység
Kapcsok leírása ISO n°1: (3-4)NO_EM, (1-2)NC_LB
Eszköz összetétele: Test, Rögzítőgallér
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Igen, az IEC 60947-5-1 K függelék szerint
Működési út: 1,5 mm (NC elektromos állapotváltozás), 2,6 mm (NO elektromos állapotváltozás), 4,3 mm (teljes út)
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Csavarfej formája: Kereszthornyos (Philips 1-es csavarhúzóval), Kereszthornyos (Pozidriv 1-es csavarhúzóval), Hornyos (4 mm lapos csavarhúzóval), Hornyos (5,5 mm lapos csavarhúzóval)
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú biztosíték az IEC 60947-5-1 szerint
Konvencionális termikus áram: 10 A az IEC 60947-5-1 szerint
Elektromos jellemzők
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti feltételek
Védőkezelés: TH
Környezeti léghőmérséklet tároláskor: -40…70 °C
Környezeti léghőmérséklet üzemelés közben: -40…70 °C
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
Vibrációállóság: 5 gn (f = 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
