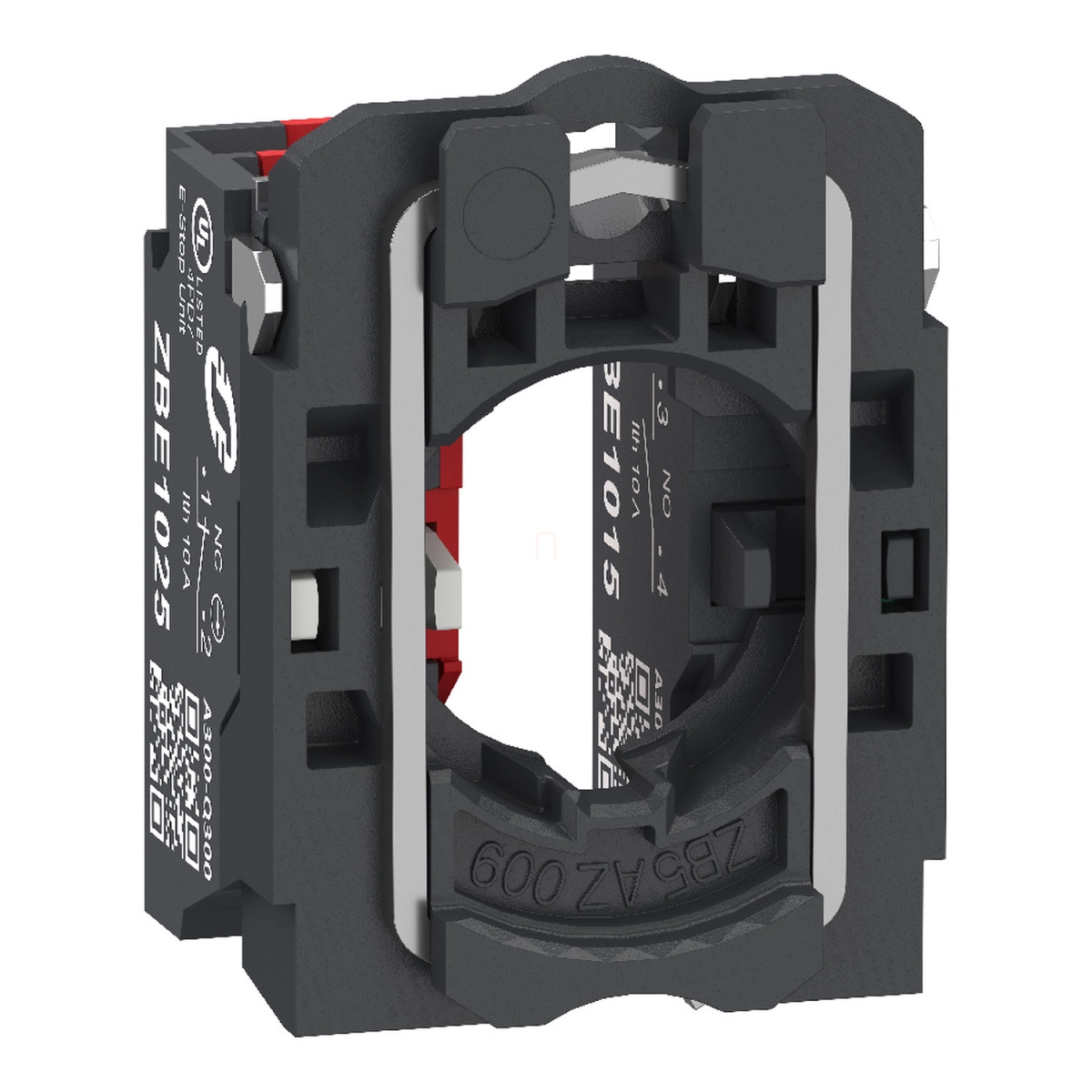

A Schneider Electric Harmony XB5 sorozatába tartozó ZB5AZ1055 egy komplett érintkezőblokk rögzítőaljzattal, amely a népszerű ipari vezérlő- és kapcsolóeszközök családjának nélkülözhetetlen eleme. Ez a kompakt műanyag test és érintkezőblokk kombináció kiváló választás ipari kapcsolószekrényekben, vezérlőpaneleken és gépkezelő egységeken történő alkalmazásokhoz.
A termék fő jellemzője a műanyag kivitelű rögzítőaljzat és a beépített 1NO + 1NC (egy nyitó és egy záró) érintkező kombináció, amely univerzális felhasználást tesz lehetővé különböző kapcsolási feladatokhoz. Az érintkezők működése lassú megszakítású (slow-break), ami biztosítja a megbízható kapcsolást és csökkenti a kontaktusok kopását. A ZB5AZ1055 modell egyik legnagyobb előnye a korszerű push-in csatlakoztatási technológia, amely lehetővé teszi a vezetékek gyors és szerszám nélküli bekötését. A termék kompatibilis legfeljebb 2 x 1,5 mm² keresztmetszetű, érvéghüvelyes vezetékekkel, valamint minimum 1 x 0,34 mm² keresztmetszetű, érvéghüvely nélküli vezetékekkel is, az IEC 60947-1 szabványnak megfelelően.
A kontaktusok ezüstötvözetből (Ag/Ni) készülnek, ami kiváló elektromos vezetőképességet és kopásállóságot biztosít. A kapcsolási élettartam rendkívül magas, akár 10 millió kapcsolási ciklus, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. Az érintkezők ellenállnak a különböző ipari környezetekben előforduló igénybevételeknek: működési hőmérséklet-tartományuk -40°C-tól +70°C-ig terjed, és IP20 védettségi fokozattal rendelkeznek az IEC 60529 szabvány szerint.
A ZB5AZ1055 villamos paraméterei kimagaslóak: 10A konvencionális szabad levegőn történő hőáram, 300V névleges szigetelési feszültség (3-as szennyezettségi fokozat mellett), és 4kV névleges lökőfeszültség-állóság. A kapcsoló különböző terhelési kategóriákban is megbízhatóan működik: AC-15 alkalmazásban 6A/120V vagy 3A/240V, míg DC-13 alkalmazásban 0,55A/125V vagy 0,27A/250V névleges üzemi árammal. A túlterhelés elleni védelemhez 10A-es gG típusú olvadóbiztosíték használata ajánlott.
A termék méretei kompaktak és szabványosak: a teljes szélesség 46,2 mm, a magasság 27,6 mm, a mélység pedig 30 mm. A pozitív nyitás funkció (IEC 60947-5-1 K függelék szerint) biztonsági alkalmazásokban is használhatóvá teszi a terméket. A működési út jól definiált: 1,217 mm az NC érintkező elektromos állapotváltozásáig, 2,05 mm az NO érintkező elektromos állapotváltozásáig, a teljes működési út pedig 4,3 mm. A működtetéshez szükséges erő az NC érintkező esetén 2,25 N, az NO érintkező esetén 2,45 N. A termék megfelel számos nemzetközi szabványnak, és rendelkezik a legfontosabb tanúsítványokkal, mint például EAC, IECEE CB Scheme, CCC, UL és CSA, ami világszerte való alkalmazhatóságát biztosítja.
Schneider Electric Harmony XB5 - ZB5AZ1055 - műanyag rögzítőaljzat és érintkezőblokk, 1NO+1NC, rugós csatlakozós műszaki adatok
Általános adatok
Termékcsalád: Harmony XB5
Termék vagy összetevő típus: Komplett test/érintkező szerelvény
Eszköz rövid neve: ZB5
Rögzítőaljzat anyaga: Műanyag
Eladási mennyiség: 1
Fejrész típusa: Standard
Érintkezők specifikációi
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú megszakítás
Érintkezőblokk típusa: Egy
Csatlakozások - csatlakozók: Push-in, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint; Push-in, >= 1 x 0,34 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Érintkezők anyaga: Ezüstötvözet (Ag/Ni)
Mechanikai jellemzők
CAD teljes szélesség: 46,2 mm
CAD teljes magasság: 27,6 mm
CAD teljes mélység: 30 mm
Eszköz összetétele: Rögzítőaljzat, Test
Működési út: 1,217 mm (NC elektromos állapotváltozás), 2,05 mm (NO elektromos állapotváltozás), 4,3 mm (teljes út)
Működtetési erő: 2,25 N NC elektromos állapotváltozás, 2,45 N NO elektromos állapotváltozás
Mechanikai élettartam: 10000000 ciklus
Villamos jellemzők
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Az IEC 60947-5-1 K függelék szerint
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
[Ith] hagyományos szabad levegőn termikus áram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 300 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 6 A 120 V-on, AC-15, A300 az IEC 60947-5-1 szerint; 3 A 240 V-on, AC-15, A300 az IEC 60947-5-1 szerint; 0,55 A 125 V-on, DC-13, Q300 az IEC 60947-5-1 szerint; 0,27 A 250 V-on, DC-13, Q300 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete működés közben: -40…70 °C
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 60947-1, UL 60947-5-1, UL 60947-5-5, UL 1059, UL 486E, CSA C22.2 No 60947-1, CSA C22.2 No 60947-5-1, CSA C22.2 No 158, CSA C22.2 No 65, IACS E10
Termék tanúsítványok: EAC, IECEE CB Scheme, CCC, UL, CSA
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint; 25 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 25 gn (időtartam = 6 ms) 1000 ütésre tengelyenként az IEC 60068-2-27 szerint; 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
