A Schneider Electric Harmony XB5 ZB5AZ104 egy kiváló minőségű érintkezőblokk, amely tökéletes választás ipari vezérlőrendszerek, kapcsolóberendezések és automatizálási megoldások számára. Ez a termék egy komplett test/érintkező egység, amely két alapvető részből áll: egy műanyag rögzítőaljzatból és egy 2NC (két alaphelyzetben zárt) érintkezőt tartalmazó blokkból. A ZB5 sorozat részeként a termék a Schneider Electric széles körben elismert Harmony XB5 termékcsaládjához tartozik, amely megbízhatóságáról és tartósságáról ismert az ipari alkalmazásokban.
A ZB5AZ104 kód alatt forgalmazott érintkezőblokk műszaki szempontból figyelemre méltó paraméterekkel rendelkezik. A standard fejű kivitelű egység lassan bontó (slow-break) működési elvvel rendelkezik, ami kiváló elektromos stabilitást biztosít a kapcsolási művelet során. A kontaktusok ezüstötvözetből (Ag/Ni) készülnek, ami hosszú élettartamot és kiváló vezetőképességet biztosít. Az érintkezők a nemzetközi IEC 60947-5-1 szabvány K mellékletének megfelelő pozitív nyitással rendelkeznek, ami különösen fontos biztonsági alkalmazásokban. A működési út 1,5 mm az elektromos állapotváltozáshoz (NC érintkező), míg a teljes elmozdulás 4,3 mm. A termék csatlakoztatása csavaros kapcsokkal történik, ami lehetővé teszi legfeljebb 2 x 1,5 mm² keresztmetszetű vezetékek bekötését kábelszárral (az IEC 60947-1 szabványnak megfelelően), vagy legalább 1 x 0,22 mm² keresztmetszetű vezetékek bekötését kábelszár nélkül.
A Schneider Electric ZB5AZ104 érintkezőblokk kiemelkedő elektromos paraméterekkel rendelkezik. A hagyományos szabad levegőn mért hőáram [Ith] 10 A az IEC 60947-5-1 szabvány szerint, míg a névleges szigetelési feszültség [Ui] 600 V (3-as szennyezettségi fokozat mellett) az IEC 60947-1 szerint. A névleges lökőfeszültség [Uimp] 6 kV az IEC 60947-1 szabványnak megfelelően. A névleges üzemi áram [Ie] kategóriánként változik: AC-15 üzemmódban 3 A 240 V-on, 6 A 120 V-on, míg DC-13 üzemmódban 0,1 A 600 V-on, 0,27 A 250 V-on, 0,55 A 125 V-on. A termék rövidzárlat elleni védelemként 10 A-es gG típusú olvadóbiztosítékkal védendő az IEC 60947-5-1 szabvány előírásai szerint. A mechanikai tartósság rendkívül magas, 10 millió kapcsolási ciklus, míg az elektromos élettartam 1 millió ciklus különböző terhelési feltételek mellett. Az elektromos megbízhatóság tiszta környezetben Λ < 10^(-6) 5 V, 1 mA mellett, illetve Λ < 10^(-8) 17 V, 5 mA mellett, az IEC 60947-5-4 szabványnak megfelelően.

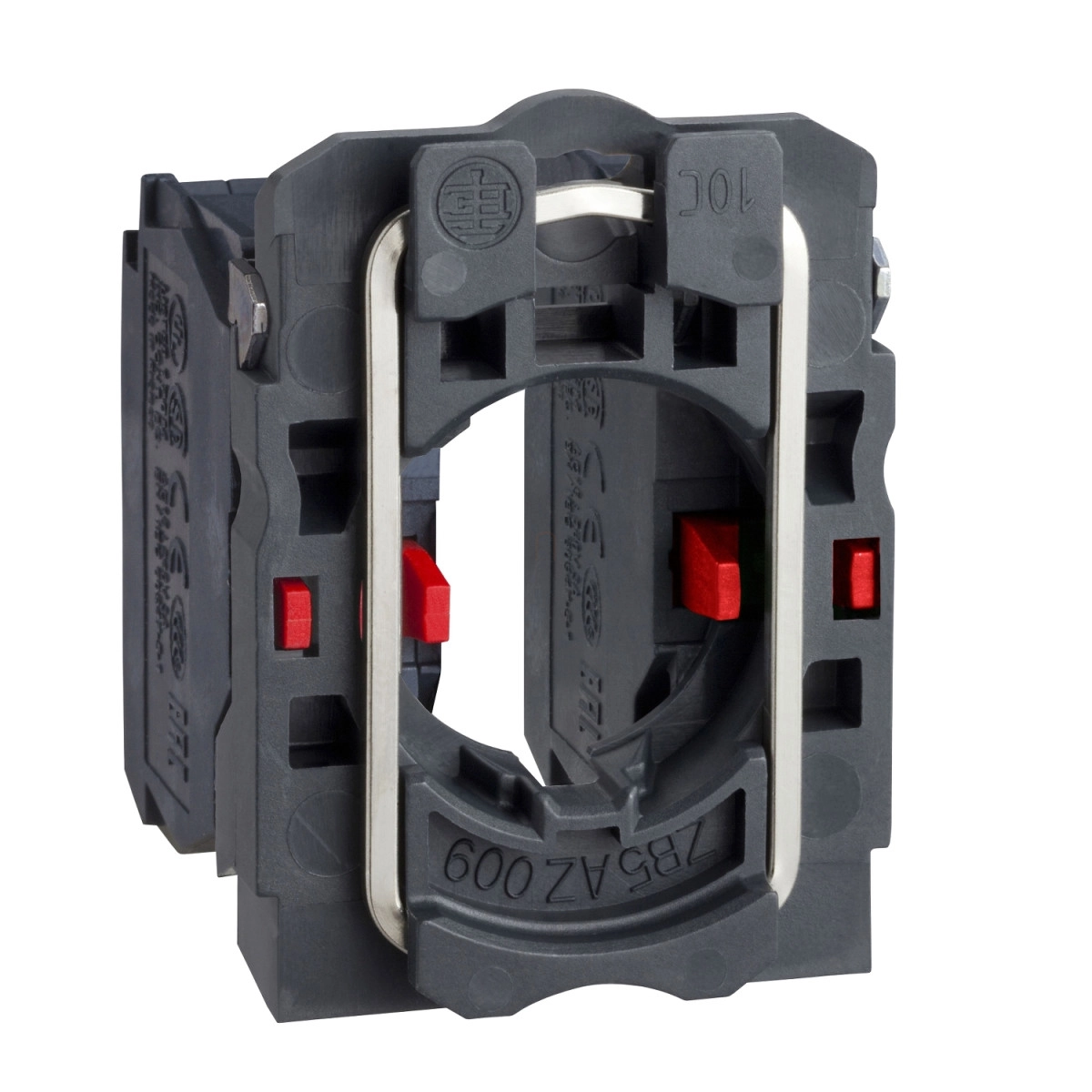

Schneider Electric Harmony XB5 - ZB5AZ104 - műanyag rögzítőaljzat és érintkezőblokk, 2NC műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Komplett test/érintkező egység
Készülék rövid neve: ZB5
Rögzítőgyűrű anyaga: Műanyag
Fejforma: Standard
Érintkező típusa és összetétele: 2 NC
Érintkező működése: Lassan bontó
Érintkezőblokk típusa: Egyszeres
Csatlakozások
Csatlakozások - kapcsok: Csavaros szorítókapcsok, <= 2 x 1,5 mm² kábelszárral az IEC 60947-1 szerint
Csavaros szorítókapcsok, >= 1 x 0,22 mm² kábelszár nélkül az IEC 60947-1 szerint
Kapocsleírás ISO n°1: (11-12)NC
Méretadatok
CAD teljes szélesség: 30 mm
CAD teljes magasság: 42 mm
CAD teljes mélység: 32 mm
Elektromos jellemzők
Üzemi áramok:
AC-15, A600: 3 A 240 V-nál
AC-15, A600: 6 A 120 V-nál
AC-15, A600: 1,2 A 600 V-nál
DC-13, Q600: 0,1 A 600 V-nál
DC-13, Q600: 0,27 A 250 V-nál
DC-13, Q600: 0,55 A 125 V-nál
Védelmi paraméterek:
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Hagyományos szabad levegőn mért hőáram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség [Uimp]: 6 kV az IEC 60947-1 szerint
Élettartam
Mechanikai élettartam: 10.000.000 ciklus
Elektromos élettartam: 1.000.000 ciklus különböző AC-15 és DC-13 konfigurációkban, <3600 ciklus/óra működési gyakoriság és 0,5 terhelési tényező mellett az IEC 60947-5-1 C melléklete szerint
Üzemeltetési adatok
Működési út: 1,5 mm (NC elektromos állapotváltozás)
Teljes elmozdulás: 4,3 mm
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Környezeti feltételek
Védettségi fokozat: IP20 az IEC 60529 szerint
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Szabványok és tanúsítványok
Megfelel a következő szabványoknak: IEC 60947-5-4, UL 508, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
