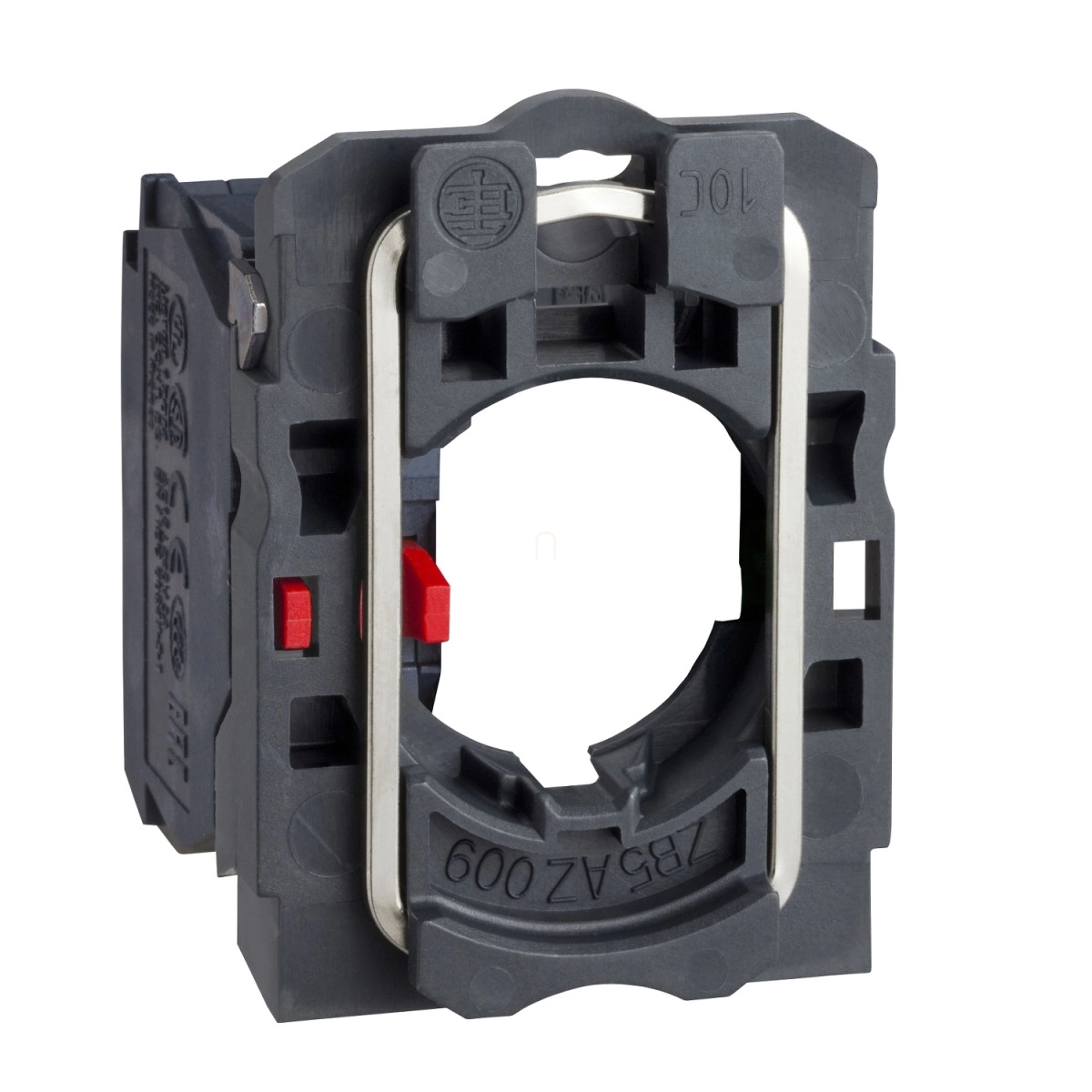

A Schneider Electric Harmony XB5 sorozatának ZB5AZ102TQ típusú terméke egy komplett test/érintkező szerelvény, amely különleges minőségével és megbízhatóságával tűnik ki az ipari automatizálás területén. Ez a termék egy műanyag házból, rögzítőgyűrűből és egy NC (alaphelyzetben zárt) érintkezőből áll, és 100 darabos kiszerelésben kapható, így ideális választás nagyobb projektekhez vagy ipari felhasználásra.
A ZB5AZ102TQ érintkező blokkja egyetlen érintkezővel rendelkezik, amely alaphelyzetben zárt (NC) konfigurációban működik. A lassú bontású érintkező ezüst ötvözetből (Ag/Ni) készül, amely kiváló villamos vezetőképességet és tartósságot biztosít. Az érintkezők csavaros kapcsokkal vannak ellátva, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetéket fogadhatnak kábelvéggel (az IEC 60947-1 szabvány szerint), vagy legalább 1 x 0,22 mm² keresztmetszetű vezetéket kábelvég nélkül. Az ISO n°1 (11-12)NC terminál kiosztás szabványos, így könnyen integrálható a legtöbb ipari rendszerbe.
A műszaki paraméterek tekintetében a ZB5AZ102TQ kiemelkedő teljesítményt nyújt. A működési út 1,5 mm az NC állapot elektromos váltásához, és 4,3 mm a teljes úthoz. A működtetési erő 2 N az NC érintkező állapotváltozásához. A mechanikai tartósság lenyűgöző, akár 10 millió kapcsolási ciklust is kibír, ami rendkívül hosszú élettartamot jelent még intenzív ipari környezetben is. A csavaros kapcsok meghúzási nyomatéka 0,8-1,2 Nm között kell legyen az IEC 60947-1 szabványnak megfelelően. A csavarfej kialakítása sokoldalú, kompatibilis kereszthornyos Philips 1-es csavarhúzóval, Pozidriv 1-es csavarhúzóval, valamint 4 mm és 5,5 mm átmérőjű lapos csavarhúzóval is.
Elektromomos szempontból a ZB5AZ102TQ rövidzárlat elleni védelemmel rendelkezik, 10 A-es gG típusú olvadóbiztosítóval az IEC 60947-5-1 szabványnak megfelelően. A hagyományos, szabad levegőn mért hőáram 10 A az IEC 60947-5-1 szerint. A névleges szigetelési feszültség 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint. A névleges lökőfeszültség-állóság 6 kV az IEC 60947-1 szabvány szerint. A névleges üzemi áram értékei: 3 A 240 V-nál (AC-15, A600), 6 A 120 V-nál (AC-15, A600), 0,1 A 600 V-nál (DC-13, Q600), 0,27 A 250 V-nál (DC-13, Q600), 0,55 A 125 V-nál (DC-13, Q600), és 1,2 A 600 V-nál (AC-15, A600) - mindegyik az IEC 60947-5-1 szabvány szerint. Az elektromos tartósság 1.000.000 ciklus különböző terhelési feltételek mellett, <3600 ciklus/óra üzemelési sebességgel, 0,5 terhelési tényezővel az IEC 60947-5-1 C függeléke szerint. Az elektromos megbízhatósági érték Λ < 10exp(-6) 5 V, 1 mA esetén tiszta környezetben, és Λ < 10exp(-8) 17 V, 5 mA esetén tiszta környezetben az IEC 60947-5-4 szerint.
Schneider Electric Harmony XB5 - ZB5AZ102TQ - műanyag rögzítőaljzat és érintkezőblokk, 1NC műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típus: Komplett test/érintkező szerelvény
Eszköz rövid neve: ZB5
Rögzítőgyűrű anyaga: Műanyag
Értékesítési mennyiség: 100
Fej típus: Szabványos
Érintkező jellemzők
Érintkezők típusa és összetétele: 1 NC
Érintkező működése: Lassú bontású
Érintkezőblokk típus: Egyszerű
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kapcsok leírása: ISO n°1 (11-12)NC
Eszköz összetétele: Test, Rögzítőgyűrű
Érintkezők használata: Szabványos érintkezők
Pozitív nyitás: Az IEC 60947-5-1 K függelékének megfelelően
Működési jellemzők
Működési út: 1,5 mm (NC elektromos állapotváltás), 4,3 mm (teljes út)
Működtető erő: 2 N NC elektromos állapotváltáshoz
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis Ø 4 mm lapos csavarhúzóval
Hornyos, kompatibilis Ø 5,5 mm lapos csavarhúzóval
Elektromos jellemzők
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A-es gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
[Ith] hagyományos szabad levegőn mért hőáram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-nál, működési ráta <3600 cikl/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V, 1 mA esetén tiszta környezetben az IEC 60947-5-4 szerint
Környezeti jellemzők
Védő kezelés: TH
Környezeti hőmérséklet tartomány tároláshoz: -40...70 °C
Környezeti hőmérséklet tartomány üzemeléshez: -40...70 °C
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, UL 508, IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: LROS (Lloyds register of shipping), DNV, BV, CSA, UL
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
