A Schneider Electric Harmony XB5 sorozatú ZB5AZ101TQ teljes test/érintkezőblokk szerelvény egy professzionális ipari kapcsolóelem, amely elsősorban kapcsolótáblák és vezérlőpanelek kialakításához használható. Ez a 100 darabos szett rendkívül gazdaságos választás nagy volumenű ipari automatizálási projektekhez, ahol szabványos minőségű, megbízható alkatrészekre van szükség.
A termék egy teljes testet és egy érintkezőblokkot tartalmaz, műanyag rögzítőgallérral és csavaros szorítókapcsokkal. A Harmony XB5 sorozat ismert a kiváló megbízhatóságáról és hosszú élettartamáról, amit a ZB5AZ101TQ esetében a lenyűgöző 10 millió mechanikai kapcsolási ciklus is bizonyít. Az egyes érintkezőblokk egyetlen NO (normally open - alaphelyzetben nyitott) konfigurációval rendelkezik, ami ideálissá teszi olyan alkalmazásokhoz, ahol alapállapotban szakított áramkörre, aktiváláskor pedig zárt áramkörre van szükség. A lassú-szakításos működés gondoskodik a precíz kapcsolásról, ami kritikus lehet bizonyos automatizálási folyamatoknál.
A ZB5AZ101TQ műszaki paraméterei impozánsak: 10A-es hagyományos szabad levegős hőáram, 600V névleges szigetelési feszültség (3-as szennyezettségi fokozat mellett), valamint 6kV névleges impulzus-állósági feszültség. A termék számos áramköri konfigurációban használható: AC-15 alkalmazásoknál 3A/240V, 6A/120V vagy 1,2A/600V terhelhetőséggel, DC-13 alkalmazásoknál pedig 0,1A/600V, 0,27A/250V vagy 0,55A/125V értékekkel. Az elektromos megbízhatósága kiemelkedő, tiszta környezetben Λ < 10exp(-6) 5V, 1 mA esetén, illetve Λ < 10exp(-8) 17V, 5 mA paraméterek mellett. A csatlakoztatás csavaros szorítókapcsokkal történik, amely kompatibilis max. 2 x 1,5 mm² keresztmetszetű kábelekkel (kábelvéggel) vagy min. 1 x 0,22 mm² keresztmetszetű vezetékekkel (kábelvég nélkül) az IEC 60947-1 szabványnak megfelelően. A kapocs ISO n°1 (13-14)NO terminál kiosztással rendelkezik.
A ZB5AZ101TQ operatív paraméterei között található a 2,3N működtetési erő (NO állapotváltozáshoz), valamint a 2,6mm működési út (NO elektromos állapotváltozáshoz), illetve 4,3mm teljes elmozdulás. A rögzítőgallér anyaga műanyag, a fej típusa standard kivitelű. Szerelhetőség szempontjából ideális választás, hiszen 0,8-1,2 Nm meghúzási nyomatékot igényel az IEC 60947-1 szabványnak megfelelően. A csavarfej kialakítása többféle szerszámmal is kompatibilis: Philips 1-es, pozidriv 1-es csavarhúzóval, valamint 4mm és 5,5mm átmérőjű lapos csavarhúzóval is használható. Az érintkezők anyaga ezüstötvözet (Ag/Ni), ami kiváló elektromos vezetőképességet és kopásállóságot biztosít. A termék számos nemzetközi szabványnak megfelel, mint például CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, UL 508, IEC 60947-5-4, JIS C8201-1, valamint rendelkezik CSA, BV, DNV, LROS és UL tanúsítványokkal is.

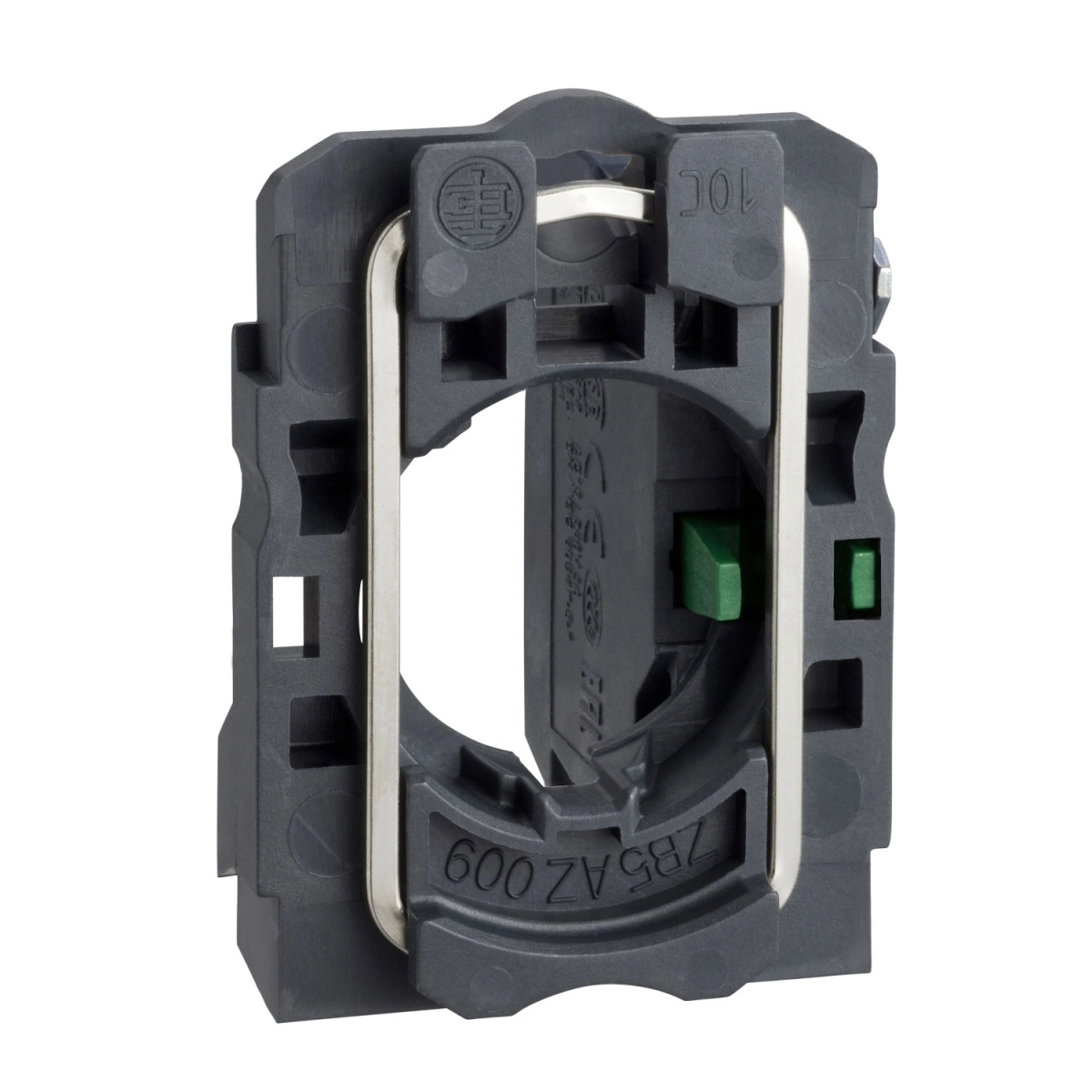

Schneider Electric Harmony XB5 - ZB5AZ101TQ - műanyag rögzítőaljzat és érintkezőblokk, 1NO műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Teljes test/érintkezőblokk szerelvény
Eszköz rövid neve: ZB5
Rögzítőgallér anyaga: Műanyag
Értékesítési egység: 100
Fejrész típusa: Standard
Érintkezők jellemzői
Érintkezők típusa és összetétele: 1 NO
Érintkezőműködés: Lassú-szakításos
Érintkezőblokk típusa: Egyes
Csatlakozások - kapcsok: Csavaros szorítókapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros szorítókapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő információk
Kapocskiosztás leírása: ISO n°1 (13-14)NO
Eszköz összetétele: Test, rögzítőgallér
Érintkezők felhasználása: Standard érintkezők
Pozitív nyitás: Nincs
Működési út: 2,6 mm (NO elektromos állapotváltozáskor)
4,3 mm (teljes elmozdulás)
Működtetési erő: 2,3 N NO elektromos állapotváltozáskor
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej formája: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval
Hornyolt, kompatibilis 4 mm átmérőjű lapos csavarhúzóval
Hornyolt, kompatibilis 5,5 mm átmérőjű lapos csavarhúzóval
Érintkező anyaga: Ezüstötvözet (Ag/Ni)
Elektromos jellemzők
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Hagyományos szabad levegős hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges impulzus-állósági feszültség: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti feltételek
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, UL 508, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: CSA, BV, DNV, LROS (Lloyds register of shipping), UL
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
