A Schneider Electric Harmony XB5 termékcsalád ZB5AW37 világító nyomógomb feje ipari kapcsolóeszközök nélkülözhetetlen eleme, amely tökéletes választás irányítópanelek, vezérlőpultok és egyéb ipari alkalmazások számára. Ez a 22 mm átmérőjű, színtelen, süllyesztett kezelőfejjel rendelkező nyomógomb rugós visszatérítésű működésmóddal és jelölés nélküli kivitellel készül, így univerzálisan alkalmazható bármilyen környezetben.
A ZB5AW37 nyomógomb fej sötétszürke műanyag kerettel és átlátszó, színtelen műanyag kezelőfelülettel rendelkezik, amely BA 9s típusú izzóval világítható meg. A termék egyszerű felszerelése és ergonomikus kialakítása biztosítja a hosszú élettartamú, megbízható működést még a legmostohább ipari környezetben is. Sík, süllyesztett kivitelének köszönhetően csökkenti a véletlen működtetés kockázatát, miközben rugós visszatérítése gondoskodik a biztonságos és egyértelmű kapcsolási élményről.
A termék kiemelkedő technikai paraméterei között említhető a 10 millió kapcsolási ciklust garantáló mechanikai élettartam, amely hosszú távú, megbízható működést biztosít. A ZB5AW37 nyomógombfej kiemelkedő védettséggel rendelkezik: IP66, IP67, IP69 és IP69K védettségi fokozattal büszkélkedhet az IEC 60529 szabványnak megfelelően, így por, vízsugár és magas nyomású mosás ellen is védett (akár 7000000 Pa nyomás 55°C-on, 0,1 m távolságból). A NEMA 13 és NEMA 4X besorolás további bizonyíték a termék robusztus kialakítására. Az IK05 ütésállóság (IEC 62262 szerint) biztosítja a mechanikai sérülésekkel szembeni ellenállóképességet. Működési hőmérséklettartománya rendkívül széles: -40°C és +55°C között használható, míg tárolási hőmérséklettartománya -40°C és +70°C közötti.
A Schneider Electric ZB5AW37 nyomógomb fej kompatibilis különböző elektromos összeállításokkal, beleértve az M7 (max. 6 érintkező egyedi blokkal, elölről szerelve BA 9s-sel), M8 (max. 6 érintkező egyedi és dupla blokkal, elölről szerelve BA 9s-sel), M9 (max. 2 érintkező egyedi blokkal, elölről szerelve BA 9s-sel és transzformátorral), valamint az MF2 (max. 2 érintkező egyedi blokkal, elölről szerelve BA 9s-sel) konfigurációkat. A termék az IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4 és számos más nemzetközi szabványnak megfelel, és rendelkezik a CSA, DNV, BV, LROS és UL tanúsítványokkal. Rezgésállósága 5 gn (f= 2-500 Hz között) az IEC 60068-2-6 szerint, míg ütésállósága 30 gn (18 ms) és 50 gn (11 ms) közötti értékkel jellemezhető féltáltos hullám gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően. A terméket a Schneider Electric XALD 1...5 nyílású és XALK 2...5 nyílású állomásokkal való használatra tervezték, ami fokozza sokoldalúságát különböző vezérlőrendszerekben.

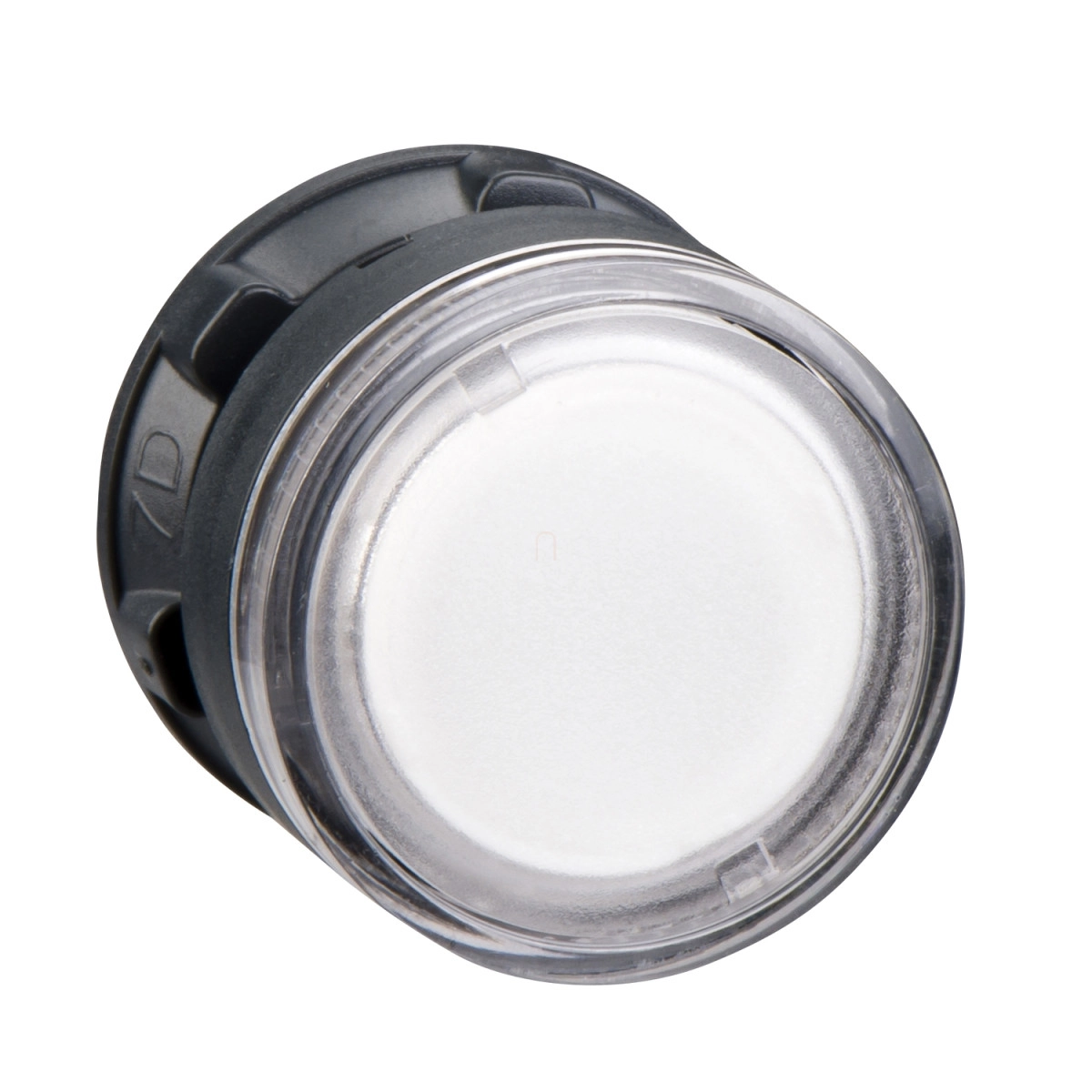

Schneider Electric Harmony XB5 - ZB5AW37 - műanyag világító nyomógomb fej, Ø22, visszatérő, BA9s izzóhoz, színtelen műszaki adatok
Főbb adatok
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb fej
Rövid terméknév: ZB5
Termék kompatibilitás: BA 9s
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Eladási mennyiség: 1
Fejforma: Kerek
Működtetés módja: Rugós visszatérésű
Kezelőfelület: Süllyesztett, színtelen, jelölés nélküli
Kezelőfelület kiegészítő információ: Sima lencsével
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 32 mm
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Állomás megnevezés: XALD 1...5 kivágással, XALK 2...5 kivágással
Kezelőfelület/lencse színe: Színtelen
Jelölés: Jelölés nélküli
Elektromos összeállítás kód: M7 max. 6 érintkezőhöz egyedi blokkal elölről szerelve BA 9s-sel, M8 max. 6 érintkezőhöz egyedi és dupla blokkal elölről szerelve BA 9s-sel, M9 max. 2 érintkezőhöz egyedi blokkal elölről szerelve BA 9s-sel és transzformátorral, MF2 max. 2 érintkezőhöz egyedi blokkal elölről szerelve BA 9s-sel
Eszköz bemutatás: Alapvető részegység
Környezeti adatok
Védőkezelés: TC
Környezeti működési hőmérséklet: -40...55°C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 62262 szerint
Szabványok: IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, GB 14048.5, UL 508, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds Register of Shipping), UL listázott
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) féltáltos hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) féltáltos hullám gyorsulás esetén az IEC 60068-2-27 szerint
Telepítési útmutató
Az áramköri lap minimális vastagsága: 1,6 mm
Kivágás átmérője: 22,4 mm ± 0,1
Test/rögzítőgyűrű ZB5AZ009 tájolása: ± 2°30' (kivéve az a és b jelölésű kivágásokat)
ZBZ006 csavarok meghúzási nyomatéka: max. 0,6 N.m
Számoljon egy ZB5AZ079 rögzítőgyűrűvel/oszloppal és rögzítőcsavarjaival: minden 90 mm vízszintesen (X) és 120 mm függőlegesen (Y), valamint minden választókapcsoló fejnél.
