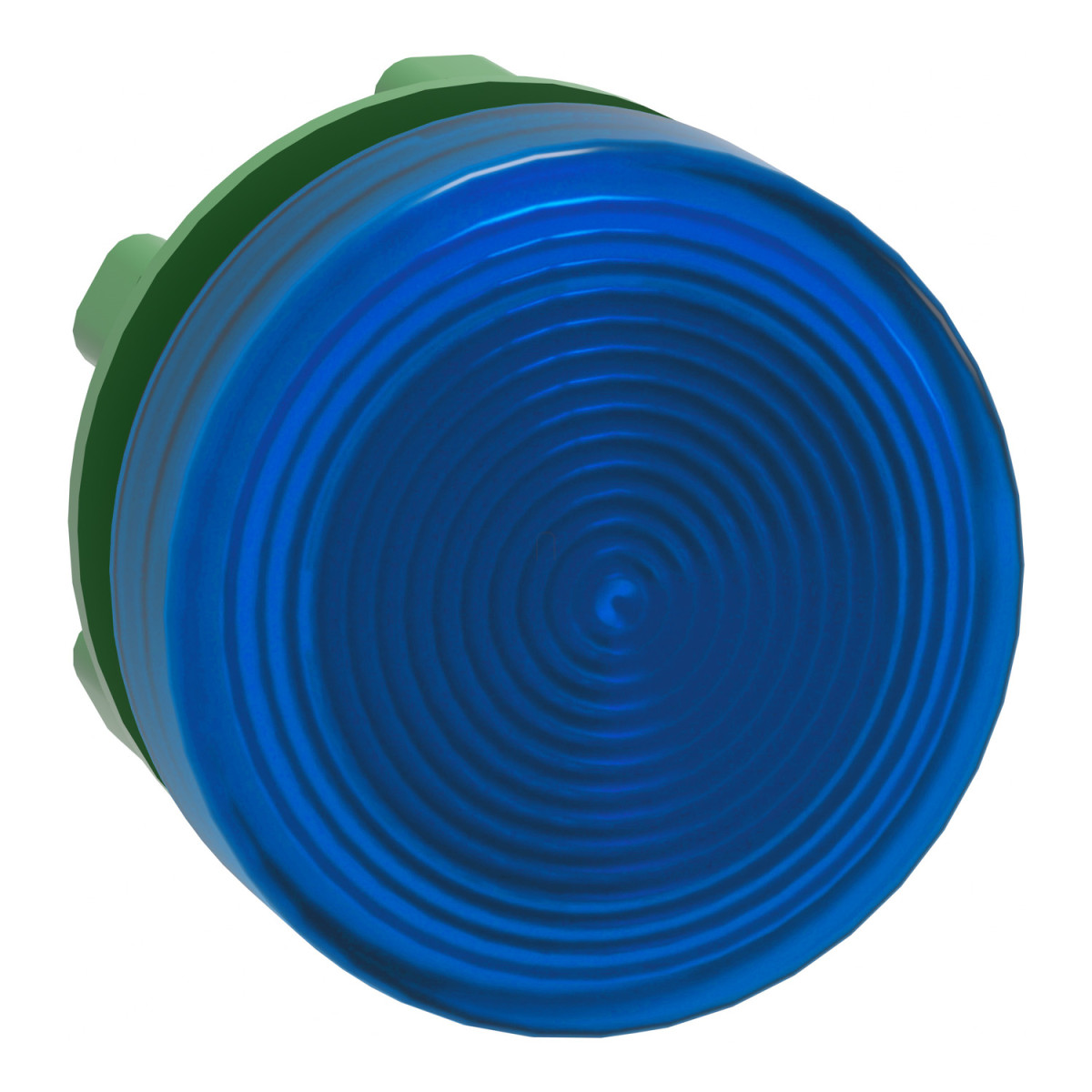

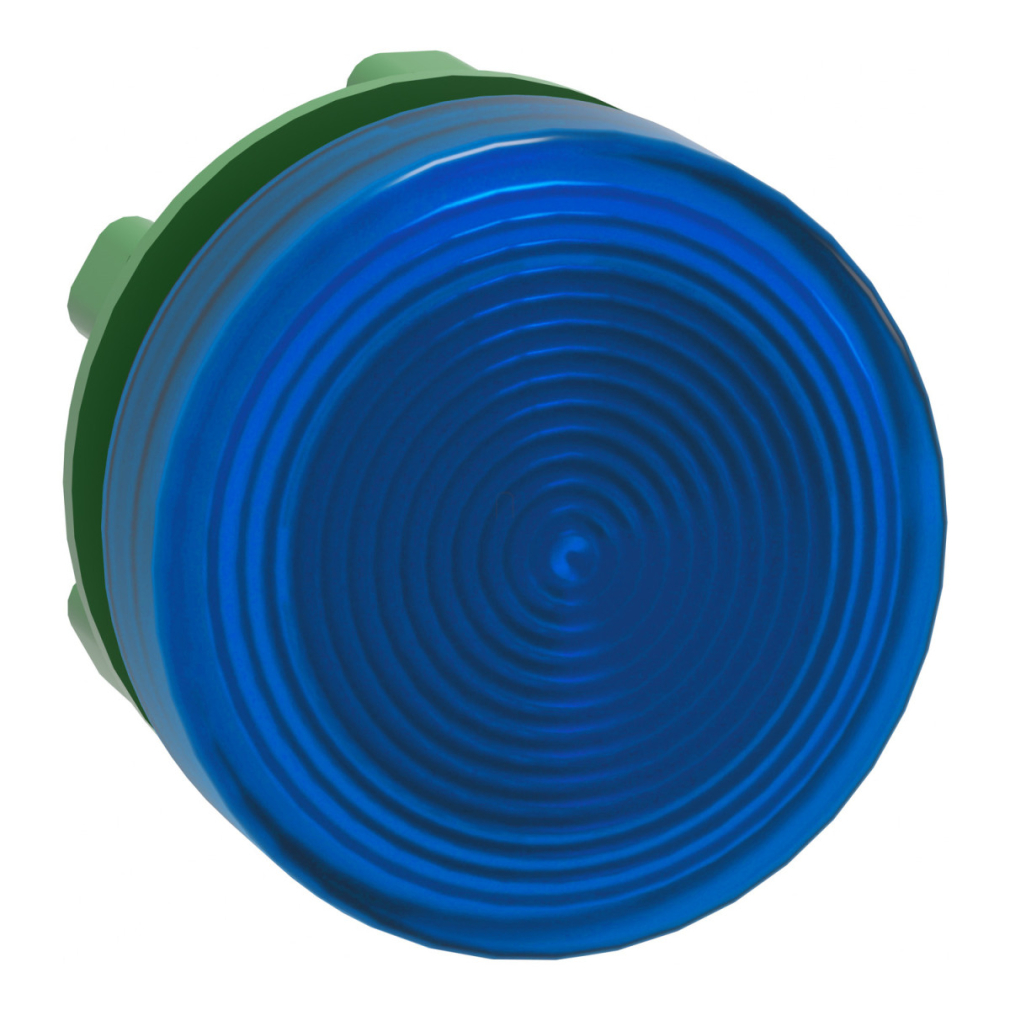

A Schneider Electric Harmony XB5 sorozatának ZB5AV063S jelzőlámpa feje egy kiváló minőségű vezérlő- és jelzőeszköz, amely ipari környezetben és kapcsolószekrényekben egyaránt megbízható vizuális visszajelzést biztosít. Ez a kék színű, 22 mm átmérőjű, műanyag jelzőlámpa fej az univerzális LED blokkokkal kompatibilis, így rugalmas alkalmazási lehetőségeket kínál különböző elektromos rendszerekben.
A ZB5AV063S jelzőlámpa fej a Harmony XB5 termékcsalád része, amely a standard vezérlő- és jelzőeszközök széles választékát foglalja magában. A jelzőlámpa fej kék színű, barázdált lencsével rendelkezik, amely optimális fényszórást biztosít, és BA9s foglalattal van felszerelve. A gyártó fontos információként jelzi, hogy a termék megjelenésében változások lehetnek, de ezek nem befolyásolják a termék funkcióját és biztonságát, továbbá biztosítják a kompatibilitást az univerzális LED blokkokkal.
A jelzőlámpa fej a villamosipari és gépipar számos területén alkalmazható. A 22 mm-es szabványos rögzítési átmérő lehetővé teszi, hogy a legtöbb kapcsolószekrény előlapjába, vezérlőpultba vagy gépburkolatba könnyedén beépíthető legyen. A ZB5AV063S standard fejkialakítással rendelkezik, és kompatibilis az XALD 1...5 kivágásos, valamint az XALK 2...5 kivágásos állomásokkal. A termék többféle elektromos összeállításban használható: P1 előlapi szereléssel integrált LED-del, P2 előlapi szereléssel integrált LED-del és transzformátorral, PF1 előlapi szereléssel integrált LED-del, vagy PR1 hátsó szereléssel integrált LED-del.
A ZB5AV063S jelzőlámpa fej kiemelkedő védelmi tulajdonságokkal rendelkezik: IP66, IP67, IP69 az IEC 60529, valamint IP69K az ISO 20653 szabvány szerint, ami rendkívül jó por- és vízvédelmet jelent, így nedves és poros környezetben is biztonsággal alkalmazható. A termék NEMA 13 és NEMA 4X védettséggel is rendelkezik. Különösen figyelemre méltó, hogy a jelzőlámpa fej ellenáll a nagynyomású mosóberendezéseknek is (7000000 Pa 55 °C-on, 0,1 m távolságból). Az IK05 besorolás szerint mechanikai védelemmel is rendelkezik az IEC 50102 szabványnak megfelelően.
A Schneider Electric ZB5AV063S jelzőlámpa fej számos nemzetközi szabványnak megfelel, beleértve az UL 508, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-5 és JIS C8201-1 szabványokat. A termék kiváló környezeti teljesítményt nyújt, -40...70 °C közötti tárolási és üzemi hőmérséklet-tartománnyal rendelkezik. A jelzőlámpa fej különösen alkalmas erős környezeti megvilágítású környezetben való használatra. Kiváló rezgésállósággal rendelkezik (5 gn, f= 2...500 Hz) az IEC 60068-2-6 szerint, valamint ütésállósággal (30 gn 18 ms-ig, illetve 50 gn 11 ms-ig) az IEC 60068-2-27 szerint.
Schneider Electric Harmony XB5 - ZB5AV063S - kék jelzőlámpa fej Ø22 barázdált búra LED - es műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Jelzőlámpa fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Eladási oszthatatlan mennyiség: 1
Jelzőegység fejének alakja: Kerek
Sapka/működtető vagy lencse színe: Kék
Működtető kiegészítő információ: Barázdált lencsével
Kiegészítő jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 31 mm
Állomás neve: XALD 1...5 kivágásos, XALK 2...5 kivágásos
Elektromos összeállítási kód: P1 előlapi szereléssel integrált LED-del, P2 előlapi szereléssel integrált LED-del és transzformátorral, PF1 előlapi szereléssel integrált LED-del, PR1 hátsó szereléssel integrált LED-del
Eszköz bemutatása: Alapelemek
Környezet
Védő kezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete üzemeléshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536-nak megfelelően
IP védettségi fokozat: IP66 az IEC 60529-nek megfelelően, IP67 az IEC 60529-nek megfelelően, IP69 az IEC 60529-nek megfelelően, IP69K az ISO 20653-nak megfelelően
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Ellenállás a nagynyomású mosóberendezéssel szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK05 az IEC 50102-nek megfelelően
Szabványok: UL 508, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-5, JIS C8201-1
Környezeti jellemző: Magas környezeti megvilágítási környezet
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabványnak megfelelően
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27-nek megfelelően, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27-nek megfelelően
