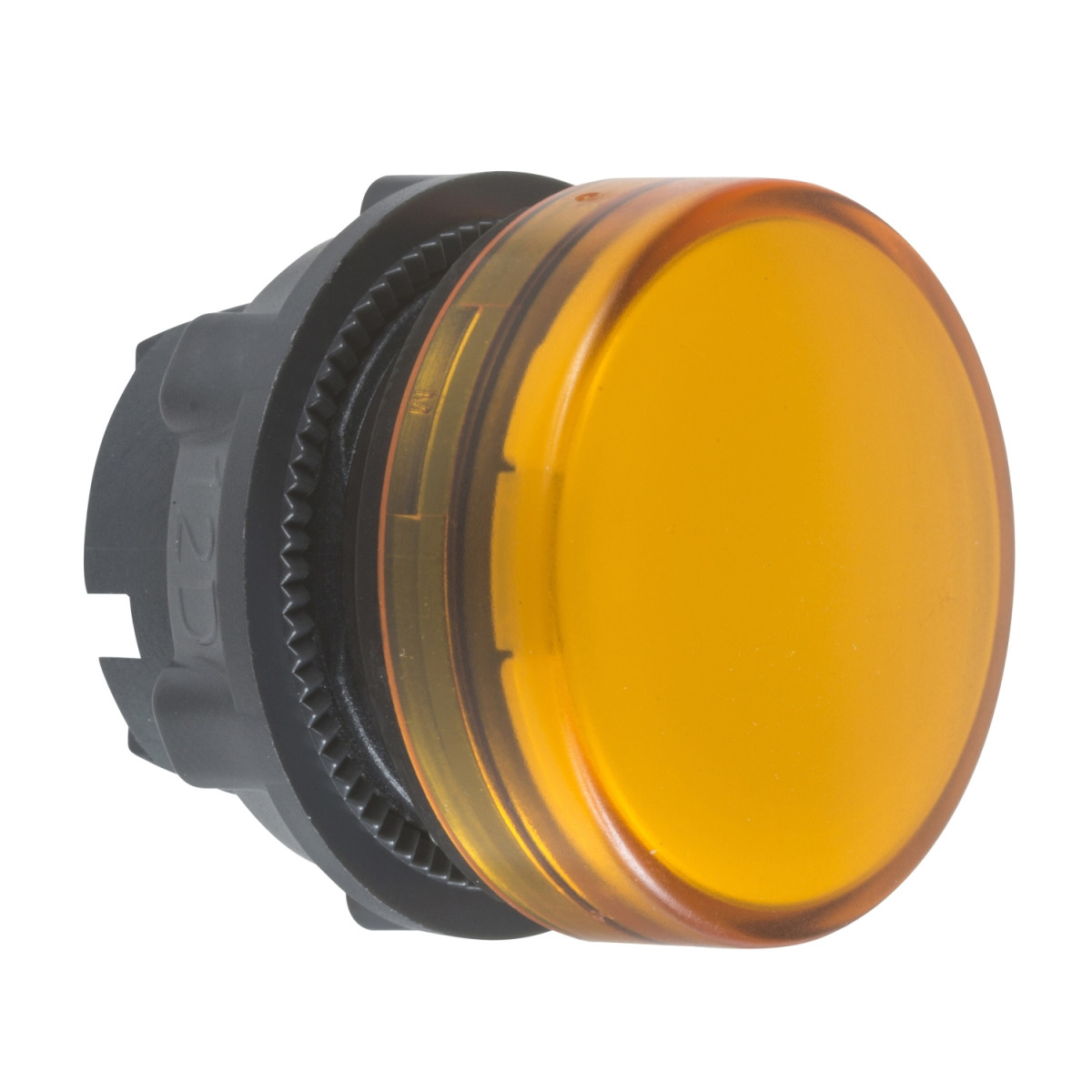

A Schneider Electric Harmony XB5 termékcsalád ZB5AV05 jelzőlámpa feje egy kiváló minőségű ipari vezérlőelem, amely tökéletesen illeszkedik a modern automatizálási és vezérlési rendszerekhez. Ez a narancssárga színű, 22 mm átmérőjű jelzőlámpa fej sima lencsével rendelkezik, amely BA9s alapú izzós világítóelemmel kompatibilis, így megbízható vizuális visszajelzést biztosít az ipari környezetben.
A ZB5AV05 jelzőlámpa fej nagy teljesítményű, ipari felhasználásra tervezett komponens, amely a Harmony XB5 termékcsalád részeként garantálja a hosszú élettartamot és a megbízható működést még a legzordabb körülmények között is. A sötétszürke műanyag keretbe foglalt narancssárga lencse kiváló láthatóságot biztosít, ideális választás figyelemfelhívó jelzések megjelenítésére vezérlőpaneleken, gépeken vagy ipari berendezéseken. A standard fejkialakítás biztosítja a termék kompatibilitását a széles körben használt 22 mm-es szerelőnyílásokkal, így könnyen integrálható a meglévő rendszerekbe is. A termék kerek jelzőegység feje a hagyományos ipari alkalmazásokhoz optimalizált kialakítással rendelkezik.
A ZB5AV05 jelzőlámpa fej kiemelkedő műszaki paraméterekkel büszkélkedhet. A termék magas szintű védettséggel rendelkezik: IP66, IP67, IP69, valamint IP69K védettségi szinttel, amely biztosítja a megbízható működést por, víz és nagynyomású mosás esetén is. NEMA 13 és NEMA 4X szabványoknak is megfelel, ami további biztosíték a zord körülmények közötti alkalmazhatóságra. A termék -40°C és +70°C közötti széles hőmérséklet-tartományban működőképes, így extrém környezeti feltételek között is megbízhatóan teljesít. A TH védőkezelésnek köszönhetően ellenáll a korróziónak és a különféle környezeti hatásoknak. Figyelemre méltó a magas nyomású mosással szembeni ellenállása is, amely 7000000 Pa nyomásig garantált 55°C hőmérsékleten 0,1 m távolságból. Az IK05 ütésállósági fokozat további védelmet biztosít a mechanikai behatásokkal szemben.
A termék a következő nemzetközi szabványoknak felel meg: IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 508, CSA C22.2 No 14, IEC 60947-5-1 és JIS C8201-1. Vibráció és ütésállósági tulajdonságai kiemelkedőek: 5 gn (f= 2...500 Hz) rezgésállósággal rendelkezik az IEC 60068-2-6 szabvány szerint, valamint 30 gn (18 ms időtartam) és 50 gn (11 ms időtartam) félszinusz hullám gyorsulás esetén is megfelelően működik az IEC 60068-2-27 szabvány szerint. A termék II. osztályú túlfeszültségi kategóriába tartozik az IEC 60536 szabvány szerint. A ZB5AV05 jelzőlámpa fej pontos méretei: 29 mm teljes szélesség, 29 mm teljes magasság és 31 mm teljes mélység, ami kompakt kialakítást biztosít a vezérlőpanelek számára.
A ZB5AV05 jelzőlámpa fej használata különösen ajánlott olyan ipari környezetben, ahol fontos a megbízható vizuális visszajelzés, például gyártósorokon, vezérlőpultokban, automatizált rendszerekben. Tökéletesen alkalmazható XALD 1-5 kivágással vagy XALK 2-5 kivágással rendelkező állomásokon. A termék elektromos összetételének kódja P3 előlapi szerelés esetén BA 9s izzóval, P4 előlapi szerelés esetén BA 9s izzóval és transzformátorral, valamint PF2 előlapi szerelés esetén BA 9s izzóval. A ZB5AV05 jelzőlámpa fej mint alapelem, különböző BA9s alapú világítási megoldásokkal kombinálható, így rugalmas vizuális jelzési lehetőséget biztosít az ipari alkalmazások széles köre számára.
Schneider Electric Harmony XB5 - ZB5AV05 - műanyag jelzőlámpa fej, Ø22, BA9s izzós jelzőlámpához, narancssárga műszaki adatok
Alapadatok
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Jelzőlámpa fej
Kompatibilitás: BA 9s
Készülék rövid neve: ZB5
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének formája: Kerek
Sapka/működtető vagy lencse színe: Sárga
Működtető további információ: Sima lencsével
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 31 mm
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kódja: P3 előlapi szerelés BA 9s izzóval, P4 előlapi szerelés BA 9s izzóval és transzformátorral, PF2 előlapi szerelés BA 9s izzóval
Eszköz bemutatása: Alapelem
Környezeti feltételek
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláskor: -40...70 °C
Környezeti levegő hőmérséklet működés közben: -40...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Magasnyomású mosás elleni védelem: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok és megfelelőségek
Szabványok: IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 508, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
Mechanikai tulajdonságok
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
