A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5AV04S jelzőlámpa fej kiváló minőségű, ipari környezetben is megbízhatóan alkalmazható elektromos jelzőelem. Ez a termék kifejezetten a vizuális visszajelzés biztosítására lett tervezve olyan környezetekben, ahol fontos a gépek, berendezések vagy folyamatok állapotának egyértelmű jelzése.

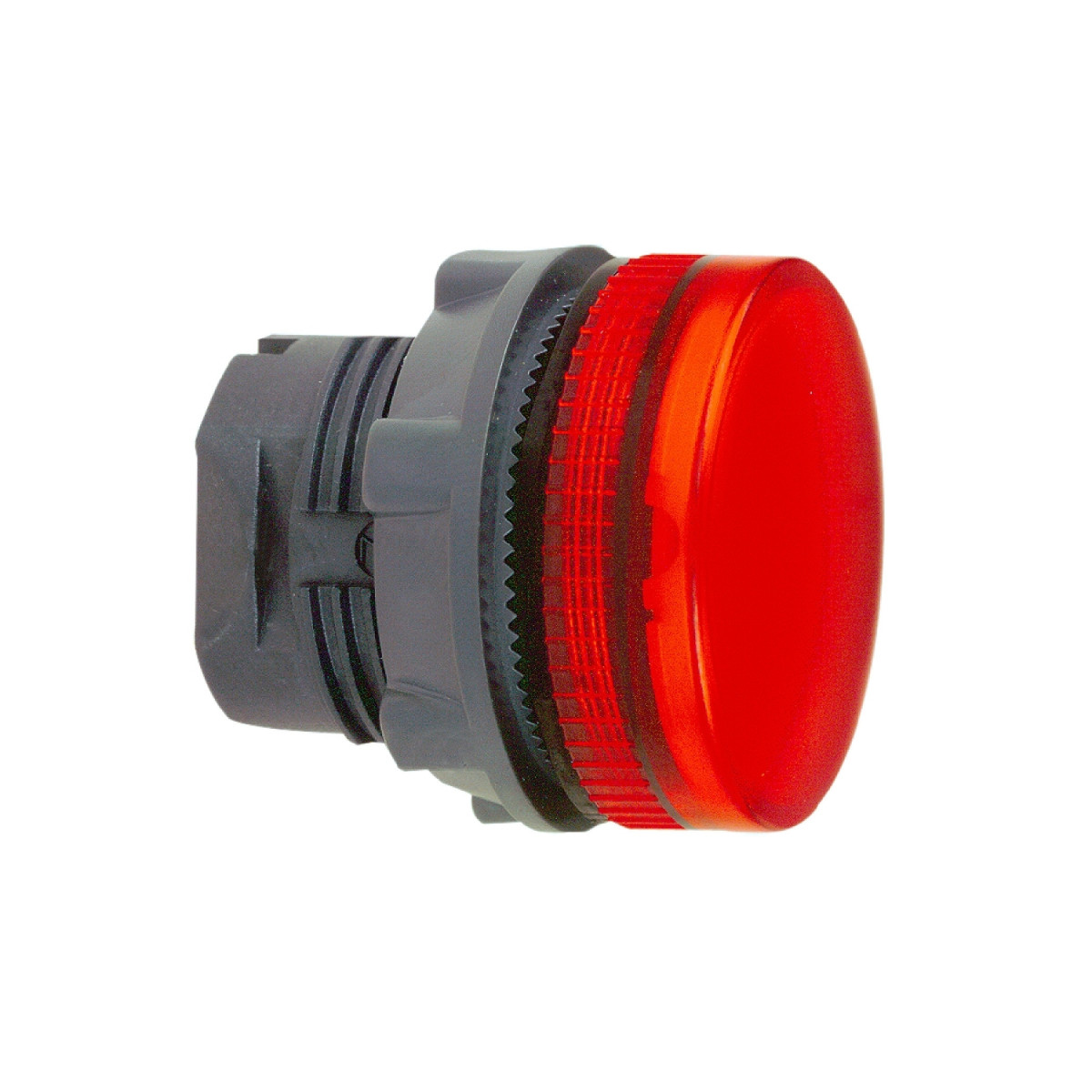

A ZB5AV04S egy 22 mm átmérőjű, műanyag jelzőlámpa fej, amely piros színű, hornyolt lencsével rendelkezik. A termék kompatibilis a BA 9s típusú izzófoglalattal, így könnyen telepíthető meglévő rendszerekbe is. A sötétszürke műanyag foglalat és a piros lencse kontrasztos megjelenést biztosít, ami növeli a láthatóságot még nagy fényerejű környezetben is. A Harmony XB5 sorozat részeként a ZB5AV04S jelzőlámpa fej tökéletesen illeszkedik a termékcsalád többi eleméhez, legyen szó nyomógombokról, választókapcsolókról vagy más kezelőszervekről.
A ZB5AV04S jelzőlámpa fej rendkívül ellenálló az ipari környezetben előforduló külső behatásokkal szemben. Az IP66, IP67, IP69 és IP69K védettségi szintnek köszönhetően ellenáll a pornak, valamint a vízsugárnak is, akár 7000000 Pa nyomásig 55°C hőmérsékleten. A NEMA 13 és NEMA 4X védettségi besorolás további bizonyítéka a termék robusztus kialakításának. Az IK05 fokozatú ütésállóság garantálja, hogy a jelzőlámpa ellenáll az esetleges mechanikai behatásoknak. A -40°C és +70°C közötti széles működési és tárolási hőmérséklet-tartomány szintén hozzájárul a termék univerzális alkalmazhatóságához különböző környezeti feltételek mellett.
A termék telepítése rendkívül egyszerű és rugalmas. A standard fejkialakítás és a 22 mm-es szerelési átmérő lehetővé teszi, hogy a ZB5AV04S jelzőlámpa fejet többféle módon csatlakoztasd az elektromos rendszerhez: használhatsz csavaros kapcsokat, dugaszolható csatlakozókat, Faston csatlakozókat vagy akár nyomtatott áramköri lapra is szerelheted. A részletes szerelési útmutatók és a pontos méretadatok (CAD méretek: 29 mm szélesség, 29 mm magasság, 31 mm mélység) segítik a precíz telepítést. A termék kompatibilis az XALD 1...5 kivágásos és XALK 2...5 kivágásos állomásokkal is, ami tovább bővíti a felhasználási lehetőségeket.
A ZB5AV04S jelzőlámpa fej többféle elektromos összeállításban használható: P3 előlapi szerelés BA 9s foglalattal, P4 előlapi szerelés BA 9s foglalattal és transzformátorral, valamint PF2 előlapi szerelés BA 9s foglalattal. A termék kiemelkedő vibráció- és ütésállósággal rendelkezik, 5 gn rezgésállóság (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint, valamint 30 gn és 50 gn ütésállóság az IEC 60068-2-27 szabványnak megfelelően. Mindezek a tulajdonságok biztosítják a ZB5AV04S jelzőlámpa fej hosszú élettartamát és megbízható működését még a legzordabb ipari környezetekben is, ahol a vizuális visszajelzés kritikus fontosságú a biztonságos és hatékony működés szempontjából.
Schneider Electric Harmony XB5 - ZB5AV04S - műanyag jelzőlámpa fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Jelzőlámpa fej
Termék kompatibilitás: BA 9s
Eszköz rövid neve: ZB5
Foglalat anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Sapka/kezelő vagy lencse színe: Piros
Kezelő kiegészítő információ: Hornyolt lencsével
Méretek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 31 mm
Állomásnév: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: P3 előlapi szerelés BA 9s foglalattal, P4 előlapi szerelés BA 9s foglalattal és transzformátorral, PF2 előlapi szerelés BA 9s foglalattal
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet üzemeltetéshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok: IEC 60947-1, CSA C22.2 No 14, UL 508, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-1
Környezeti jellemző: Nagy környezeti megvilágítású környezet
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulásra az IEC 60068-2-27 szerint
