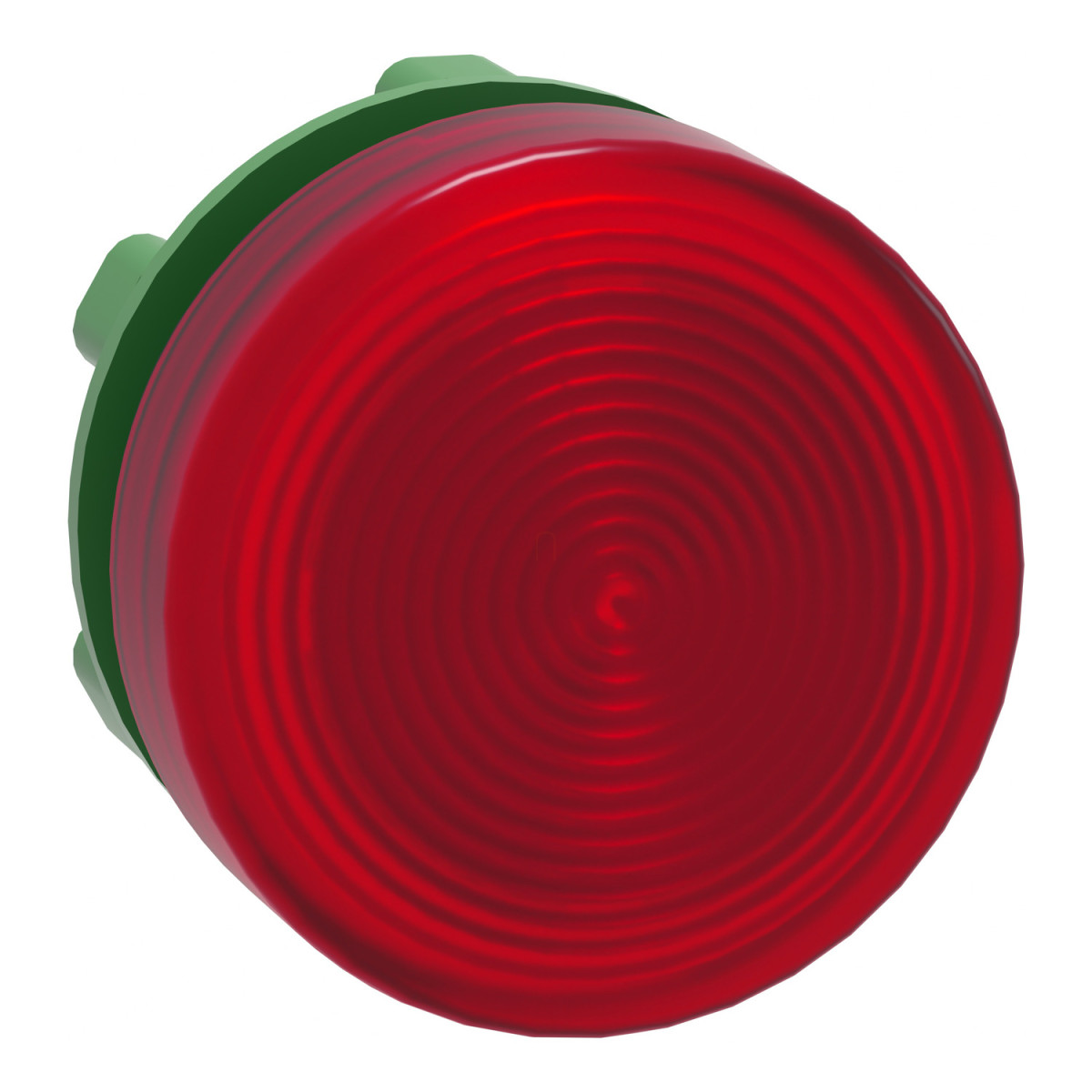

A Schneider Electric Harmony XB5 termékcsalád ZB5AV043S jelzőlámpa feje egy professzionális ipari vezérlőelem, amely kiváló láthatóságot és megbízhatóságot biztosít különböző automatizálási és vezérlési alkalmazásokban. Ez a 22 mm átmérőjű, piros színű, műanyag jelzőlámpa fej kifejezetten Universal LED világítóegységekkel való használatra lett tervezve, így modern és energiahatékony megoldást kínál különféle jelzési igényekhez.
A ZB5AV043S jelzőlámpa fej hornyolt lencsével rendelkezik, amely javítja a fény szórását és növeli a láthatóságot, így biztosítva, hogy a jelzés még nagy távolságból vagy kedvezőtlen fényviszonyok között is jól észlelhető legyen. A termék BA9s foglalattal van ellátva, amely megkönnyíti a LED egység csatlakoztatását és karbantartását. A termék kiemelt tulajdonsága, hogy dark grey (sötétszürke) műanyag keret veszi körül a piros lencsét, amely elegáns megjelenést biztosít, miközben tartóssá is teszi a terméket.
A ZB5AV043S rendkívül ellenálló a környezeti hatásokkal szemben, amit a magas védettségi besorolások is igazolnak. A termék IP66, IP67, IP69 és IP69K védelemmel rendelkezik, ami teljes por elleni védelmet és különböző intenzitású víz behatolása elleni védelmet jelent - beleértve a nagy nyomású mosást is (7000000 Pa 55 °C-on, 0,1 m távolságról). Ez a robosztus kialakítás ideálissá teszi a jelzőlámpát olyan környezetekben való alkalmazásra, ahol magas a por és nedvesség jelenléte, mint például élelmiszeripari üzemek, vegyipari létesítmények vagy kültéri alkalmazások. A NEMA 13 és NEMA 4X besorolás további bizonyítéka a termék kiváló környezeti ellenálló képességének.
A termék szélsőséges hőmérsékleti körülmények között is megbízhatóan működik, -40°C és +70°C közötti üzemi és tárolási hőmérséklet-tartománnyal. Ezen felül IK05 besorolású ütésállósággal is rendelkezik az IEC 50102 szabvány szerint, valamint kiváló vibrációs ellenállást (5 gn, f= 2-500 Hz) és ütésállóságot (30 gn 18 ms időtartamig vagy 50 gn 11 ms időtartamig) mutat. A Schneider Electric Harmony XB5 ZB5AV043S jelzőlámpa fej megfelel számos nemzetközi szabványnak, beleértve az IEC 60947-5-1, CSA C22.2 No 14, UL 508, IEC 60947-1, és további hasonló szabványokat, ami garantálja a minőséget és biztonságot.
A műszaki adatok tekintetében a termék CAD méretei 29 mm szélesség, 29 mm magasság és 31 mm mélység. A jelzőlámpa fej kerek alakú, standard típusú fejjel. Különböző szerelési és csatlakoztatási lehetőségeket kínál, beleértve a csavaros kapcsokkal, plug-in csatlakozókkal, Faston csatlakozókkal vagy nyomtatott áramköri lapra történő szerelést. A termék kompatibilis XALD 1-5 kivágásos és XALK 2-5 kivágásos állomásokkal. Az elektromos összeállítás kódja többféle konfigurációt tesz lehetővé: P1 és P2 előlapi szereléshez integrált LED-del (P2 esetében transzformátorral is), valamint PF1 előlapi és PR1 hátsó szereléshez integrált LED-del.
Schneider Electric Harmony XB5 - ZB5AV043S - műanyag jelzőlámpa fej, Ø22, LED jelzőlámpához, hornyolt lencse, piros műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Jelzőlámpa fej
Termék kompatibilitás: Universal LED
Eszköz rövid neve: ZB5
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típus: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Lencse színe: Piros
Működtető kiegészítő információ: Hornyolt lencsével
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 31 mm
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítás kód: P1 előlapra szerelve integrált LED-del, P2 előlapra szerelve integrált LED-del és transzformátorral, PF1 előlapra szerelve integrált LED-del, PR1 hátlapra szerelve integrált LED-del
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, UL 508, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-5, JIS C8201-1
Környezeti jellemző: Magas környezeti megvilágítás
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
