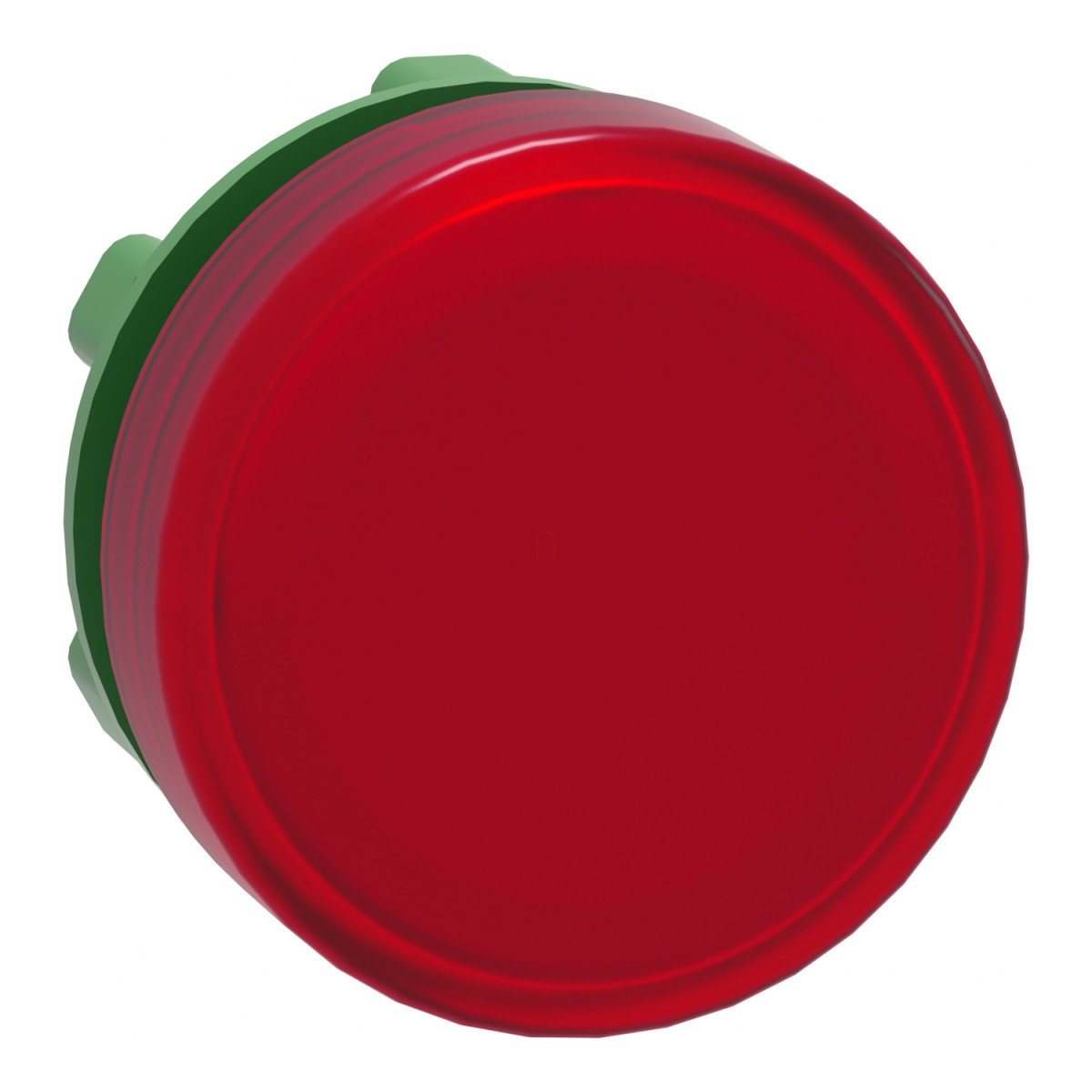

A Schneider Electric Harmony XB5 termékcsalád ZB5AV043E jelzőlámpa feje egy professzionális ipari vezérlőelem, amely tökéletes választás vezérlőpultok, kapcsolószekrények és automatizált rendszerek vizuális visszajelzéseinek megvalósításához. Ez a piros színű, 22 mm átmérőjű jelzőlámpa fej egyszerű búrával és BA9s foglalattal rendelkezik, és alkalmas egyedi jelölések, feliratok beillesztésére.
A termék kompatibilis a Schneider Electric Universal LED blokkjaival, ami sokoldalú felhasználást tesz lehetővé különböző alkalmazásokban. A jelzőlámpa fejet sötétszürke műanyag gyűrű veszi körül, amely stabil rögzítést biztosít és esztétikus megjelenést kölcsönöz. Fontos megjegyezni, hogy bár a termék megjelenésében változás történhetett, ez nem befolyásolja a funkcionalitást és a biztonságos használatot.
A ZB5AV043E jelzőlámpa fej rendkívül ellenálló a környezeti hatásokkal szemben, amit az IP66, IP67, IP69 és IP69K védelmi besorolások is bizonyítanak. Ez azt jelenti, hogy a termék teljesen por- és vízzáró, valamint ellenáll a nagynyomású (7000000 Pa, 55°C) vízsugárnak is 0,1 méter távolságból. A NEMA 13 és NEMA 4X besorolások további bizonyítékot szolgáltatnak a termék kiemelkedő védelmi képességeire olaj, por és víz ellen. Az IK05 ütésállósági védelem megfelelő mechanikai ellenállást biztosít a mindennapi használat során.
A jelzőlámpa fej sokféle elektromos konfigurációban telepíthető: P1 (előlapi szereléssel integrált LED-del), P2 (előlapi szereléssel integrált LED-del és transzformátorral), PF1 (előlapi szereléssel integrált LED-del) vagy PR1 (hátlapi szereléssel integrált LED-del). A Schneider Electric ZB5AV043E számos nemzetközi szabványnak megfelel, beleértve az UL 508, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-5 és JIS C8201-1 előírásokat. Ez biztosítja a termék globális felhasználhatóságát és a különböző regionális előírásoknak való megfelelést.
A termék ellenáll az ipari környezetben gyakori rezgéseknek (5 gn, f=2...500 Hz) és ütéseknek (30 gn 18 ms időtartamig vagy 50 gn 11 ms időtartamig). A CAD méretek szerint a termék 29 mm széles, 29 mm magas és 31 mm mély, ami lehetővé teszi a kompakt beépítést. A jelzőlámpa használható különböző kapcsolóállomásokkal, mint az XALD 1...5 kivágásos és XALK 2...5 kivágásos típusok. A termék üzemi és tárolási hőmérséklet-tartománya -40°C és 70°C között van, ami szélsőséges környezeti feltételek között is megbízható működést biztosít. A ZB5AV043E fontos alapeleme lehet bármely ipari vezérlőrendszernek, ahol a vizuális visszajelzés kulcsfontosságú a biztonságos és hatékony működéshez.
Schneider Electric Harmony XB5 - ZB5AV043E - piros jelzőlámpa fej Ø22 egyszerű búra LED - es műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típus: Jelzőlámpa fej
Termék kompatibilitás: Universal LED
Eszköz rövid neve: ZB5
Gyűrű anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Sapka/működtető vagy lencse színe: Piros
Működtető kiegészítő információ: Egyszerű lencsével, jelölés beillesztésére
Kiegészítő jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 31 mm
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kód: P1 előlapi szereléssel integrált LED-del, P2 előlapi szereléssel integrált LED-del és transzformátorral, PF1 előlapi szereléssel integrált LED-del, PR1 hátlapi szereléssel integrált LED-del
Eszköz bemutatása: Alapelem
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete működéshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint, IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok
UL 508, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-5, JIS C8201-1
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszos gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinuszos gyorsulásra az IEC 60068-2-27 szerint
