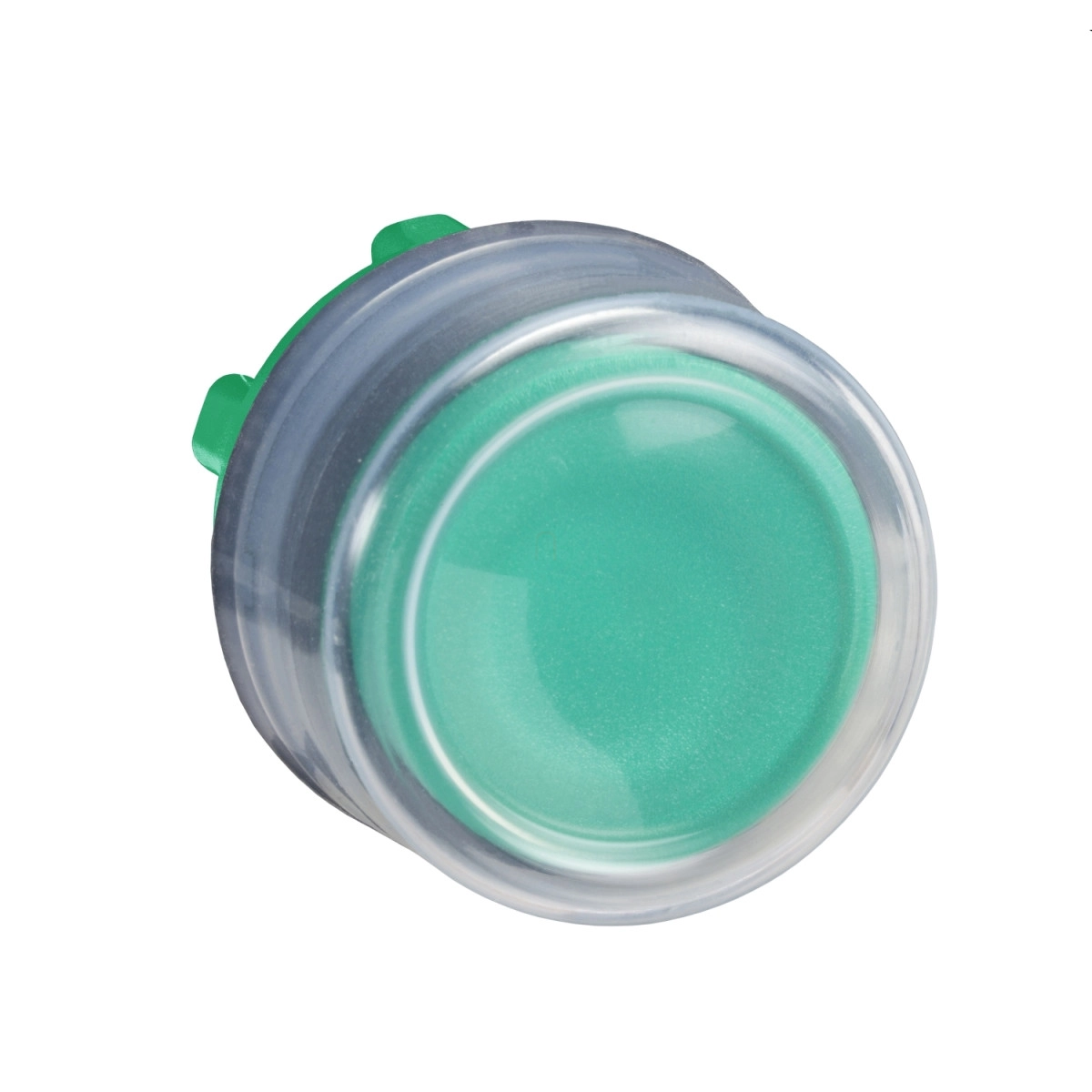

A Schneider Electric Harmony XB5 ZB5APA3 zöld nyomógomb fej egy kiváló minőségű ipari vezérlőelem, amely tökéletes választás különböző automatizálási és vezérlési alkalmazásokhoz. Ez a nem világító, zöld színű nyomógomb fej a Harmony XB5 és XB4 sorozatú termékcsaládok szerves része, és kompakt, robusztus kialakítása révén kiválóan alkalmazható számos ipari környezetben.
A ZB5APA3 típusú nyomógomb fej 22 mm-es szabványos szerelési átmérővel rendelkezik, ami megkönnyíti a telepítést és kompatibilissé teszi a legtöbb standard ipari alkalmazással. A termék rugós visszatérő működtetésű, ami azt jelenti, hogy megnyomás után automatikusan visszatér alaphelyzetbe. A nyomógomb süllyesztett kialakítású, felülete jelölés nélküli, tiszta zöld színű. A gombfej átlátszó gumisapkával van ellátva, amely védelmet nyújt a por és nedvesség ellen, valamint fokozza a termék tartósságát.
A Schneider Electric Harmony XB5 ZB5APA3 nyomógomb fej kiemelkedő műszaki paraméterekkel rendelkezik. A termék mechanikai élettartama rendkívül magas, 10 millió kapcsolási ciklus, ami hosszú távú, megbízható működést biztosít még intenzív használat mellett is. A nyomógomb CAD méretei: 30 mm szélesség, 30 mm magasság és 37 mm mélység. A termék alapelemeként szolgál, sötétszürke műanyag kerettel. A ZB5APA3 nem kompatibilis jelölőtartóval, ami fontos szempont lehet a tervezés során.
A termék kiemelkedő védelmi besorolásokkal rendelkezik: IP66, IP67, IP69 és IP69K fokozatoknak felel meg, ami kivételes védelmet biztosít por és víz ellen. A NEMA 13 és NEMA 4X besorolások további bizonyítékai a termék robosztus kialakításának. A ZB5APA3 ellenáll a nagynyomású mosás hatásainak is, akár 7000000 Pa nyomásig 55°C-on, 0,1 m távolságról. A termék IK03 fokozatú mechanikai ütésállósággal rendelkezik, és -40...+70°C közötti széles hőmérséklettartományban működtethető és tárolható, ami kivételes rugalmasságot biztosít a különböző környezeti feltételek mellett történő alkalmazás során.
A Schneider Electric Harmony XB5 ZB5APA3 nyomógomb fej számos nemzetközi szabványnak és előírásnak felel meg, többek között: JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-1, UL 508, IEC 60947-5-4 és JIS C8201-1. A termék különböző tanúsítványokkal rendelkezik, mint például CSA, DNV, BV, LROS (Lloyds register of shipping) és UL listázás, ami igazolja a magas minőségi és biztonsági követelményeknek való megfelelést. A nyomógomb kiváló ütésállósággal rendelkezik, 30 gn (18 ms időtartam) és 50 gn (11 ms időtartam) félszinusz hullám gyorsulás esetén is megbízhatóan működik. Emellett 5 gn rezgésállósággal rendelkezik a 2-500 Hz frekvenciatartományban, az IEC 60068-2-6 szabvány szerint.
Schneider Electric Harmony XB5 - ZB5APA3 - műanyag nyomógomb fej, Ø22, visszatérő, gumisapkás, zöld műszaki adatok
Termék jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típus: Nem világító nyomógomb fej
Eszköz rövid neve: ZB5
Termék kompatibilitás: Nem kompatibilis jelölőtartóval
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Szabvány
Oszthatatlan mennyiségenkénti értékesítés: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérő
Működtető profilja: Zöld, süllyesztett, jelölés nélküli
Működtető kiegészítő információ: Átlátszó gumisapka
Kiegészítő információk
CAD teljes szélesség: 30 mm
CAD teljes magasság: 30 mm
CAD teljes mélység: 37 mm
Mechanikai élettartam: 10000000 ciklus
Eszköz bemutatása: Alapelem
Környezet
Védő kezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete működés közben: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok
JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-1, UL 508, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok
CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Ütésállóság
30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
Rezgésállóság
5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
