A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5APA2 típusú, fekete színű, nem világítható nyomógomb fej ipari környezetben történő használatra lett kifejlesztve. Ez a professzionális vezérlőelem a standard 22 mm-es szerelőnyílásba illeszthető, süllyesztett kivitelű, jelölés nélküli nyomógombbal rendelkezik, amely rugós visszatérésű működést biztosít. A termék kompakt kialakítása és kiváló minősége a Harmony sorozat megbízhatóságát tükrözi, ami ideális választás ipari vezérlőpanelek és gépek kezelőfelületének kialakításához.

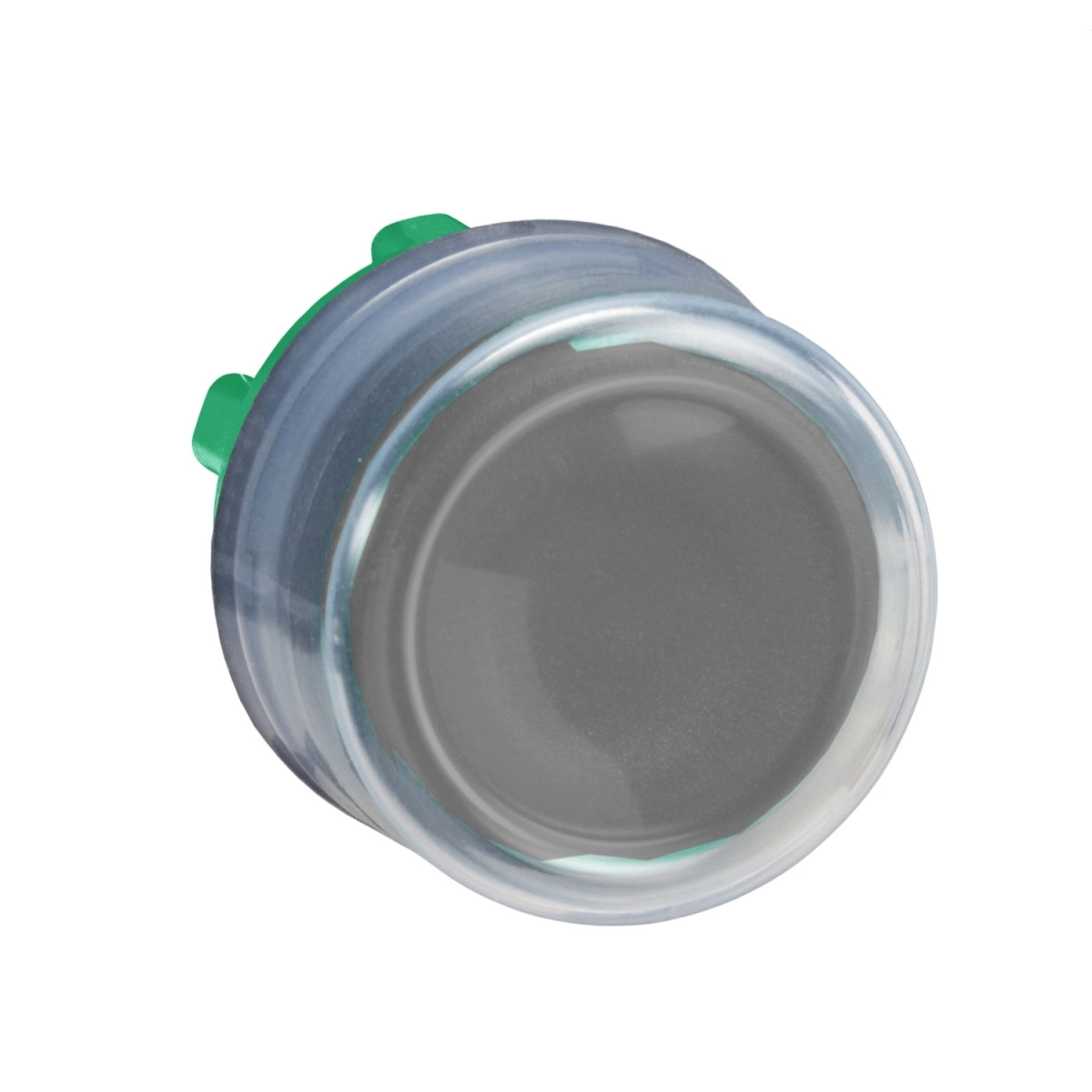

A ZB5APA2 nyomógomb fej sötétszürke műanyag előlappal és fekete, süllyesztett kezelőfelülettel rendelkezik. A kezelőegység átlátszó védőburkolattal (gumisapkával) van ellátva, amely védelmet nyújt szennyeződés és nedvesség ellen. A termék mechanikai élettartama kiemelkedően magas, 10 millió kapcsolási ciklus, ami hosszú távú, intenzív használatot tesz lehetővé. A nyomógomb kompakt méretekkel rendelkezik: 30 mm széles, 30 mm magas és 37 mm mély. Alapkivitelű, kerek kialakítású kezelőfejjel szerelték, amely egyszerű, letisztult megjelenést biztosít az ipari környezetben.
A nyomógomb fej kiváló környezetállósággal rendelkezik, széles üzemi hőmérséklet-tartománya (-40°C és +70°C között) alkalmassá teszi szélsőséges körülmények közötti használatra is. A termék többszörös IP védettséggel büszkélkedhet: IP66, IP67, IP69 az IEC 60529 szabvány szerint, valamint IP69K az ISO 20653 szerint, ami kivételes por- és vízállóságot biztosít. A NEMA 13 és NEMA 4X besorolás további bizonyíték a termék ellenálló képességére különböző környezeti hatásokkal szemben. A készülék akár 7000000 Pa nyomású, 55°C-os vízsugárnak is ellenáll 0,1 méter távolságból, ami különösen hasznos olyan környezetben, ahol rendszeres nagynyomású tisztításra van szükség. Az IK03 mechanikai védettségi szint megfelelő védelmet nyújt ütések ellen. A termék túlfeszültség elleni védelemmel is rendelkezik, Class II kategóriába tartozik az IEC 60536 szabvány szerint.
A Harmony XB5 sorozat részeként a ZB5APA2 nyomógomb fej számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, UL 508, JIS C8201-5-1, CSA C22.2 No 14, JIS C8201-1 előírásokat. A termék rendelkezik CSA, DNV, BV, LROS és UL minősítésekkel, ami biztosítja a globális felhasználhatóságot különböző piacokon. A nyomógomb kiváló rezgésállósággal rendelkezik (5 gn, 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szerint), valamint kiemelkedő ütésállósággal bír (30 gn 18 ms időtartamú és 50 gn 11 ms időtartamú félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint). Ezek a tulajdonságok ideálissá teszik a ZB5APA2 nyomógomb fejet olyan ipari környezetben, ahol a berendezések erős mechanikai igénybevételnek vannak kitéve.
Schneider Electric Harmony XB5 - ZB5APA2 - műanyag nyomógomb fej, Ø22, visszatérő, gumisapkás, fekete műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Nem világítható nyomógomb fej
Rövid terméknév: ZB5
Kompatibilitás: Nem kompatibilis jelöléstartóval
Kivitel és méret
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Minimális rendelési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtetés: Rugós visszatérésű
Kezelőfelület: Fekete, süllyesztett, jelölés nélküli
További információ: Átlátszó gumisapkával
Méretadatok
Teljes szélesség: 30 mm
Teljes magasság: 30 mm
Teljes mélység: 37 mm
Műszaki paraméterek
Mechanikai élettartam: 10000000 kapcsolási ciklus
Kivitel: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettség: IP66, IP67, IP69 az IEC 60529 szerint; IP69K az ISO 20653 szerint
NEMA védettség: NEMA 13, NEMA 4X
Nagynyomású vízsugárral szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
IK védettség: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Megfelel az alábbi szabványoknak: IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, UL 508, JIS C8201-5-1, CSA C22.2 No 14, JIS C8201-1
Tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Ellenállósági jellemzők
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
