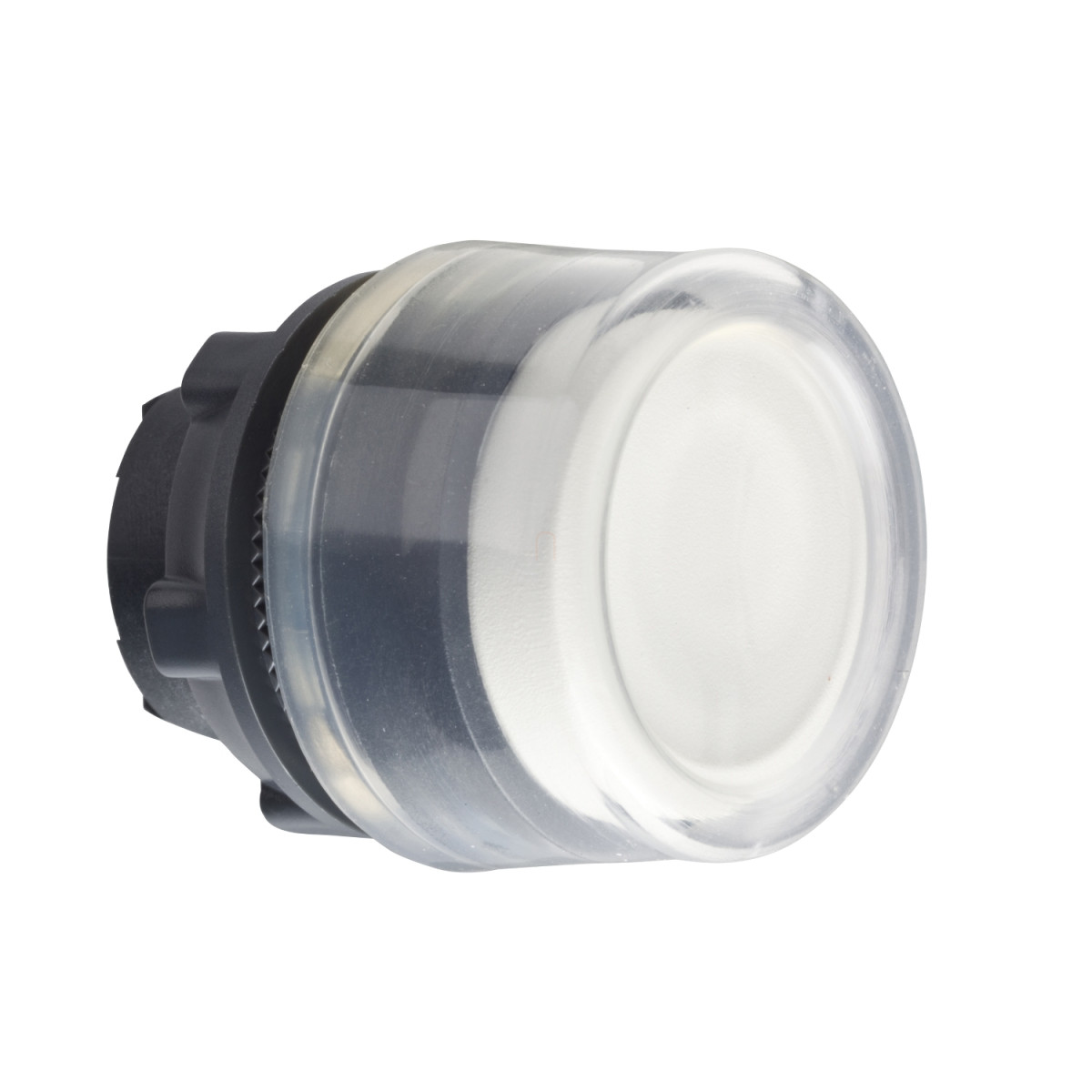

A Schneider Electric Harmony XB5 sorozatú ZB5APA1 típusú nyomógombfej egy prémium minőségű ipari vezérlőelem, amely széles körben használható különböző automatizálási és vezérlési alkalmazásokban. Ez a nem világító, fehér színű, süllyesztett kialakítású nyomógombfej 22 mm-es szabványos szerelési átmérővel rendelkezik, ami lehetővé teszi a gyors és egyszerű telepítést a legtöbb ipari környezetben.
A ZB5APA1 nyomógombfej a Harmony XB5 és XB4 termékcsaládok része, és rugós visszatérésű működési mechanizmussal rendelkezik, ami azt jelenti, hogy a gomb megnyomás után automatikusan visszatér alaphelyzetébe. A fehér, jelöletlen kialakítás lehetőséget biztosít arra, hogy a különböző alkalmazási területeken univerzálisan használható legyen. Az átlátszó gumisapka (clear boot) védelmet biztosít a gombnak a külső környezeti hatásokkal szemben, ezáltal növelve annak élettartamát és megbízhatóságát. A terméket nem lehet legendatartóval együtt használni.
A ZB5APA1 nyomógombfej kiemelkedő védelmi szinttel rendelkezik, ami ideálissá teszi a legigényesebb ipari környezetekben való alkalmazásra is. Az IP védettségi besorolás tekintetében megfelel az IP66, IP67, IP69 és IP69K szabványoknak, ami teljes védelmet jelent a por, valamint a különböző intenzitású vízsugár és teljes vízbe merítés ellen is. A NEMA 13 és NEMA 4X minősítés további bizonyítéka a termék kiemelkedő védettségének. A termék ellenáll a nagy nyomású mosásnak is, akár 7000000 Pa nyomásig 55°C-os hőmérsékleten, 0,1 méteres távolságból. A ütésállósága IK03 szintű, az IEC 50102 szabvány szerint.
A ZB5APA1 műszaki paraméterei között ki kell emelni a kiváló mechanikai tartósságot, amely 10 millió működési ciklust biztosít. A termék széles működési hőmérséklet-tartományban használható: -40°C és +70°C között. A nyomógombfej túlfeszültség elleni védelme Class II kategóriájú, az IEC 60536 szabványnak megfelelően. A termék kiemelkedő rezgésállósággal rendelkezik, 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, valamint ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) fél-szinuszhullámú gyorsulás esetén, az IEC 60068-2-27 szerint. A termék számos nemzetközi szabványnak megfelel, többek között: IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, UL 508, IEC 60947-1, JIS C8201-1. A termék rendelkezik CSA, DNV, BV, LROS (Lloyds Register of Shipping) és UL tanúsítványokkal is, ami bizonyítja a termék megbízhatóságát és minőségét nemzetközi szinten is.
Schneider Electric Harmony XB5 - ZB5APA1 - műanyag nyomógomb fej, Ø22, visszatérő, gumisapkás, fehér műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Nem világító nyomógombfej
Rövid terméknév: ZB5
Kompatibilitás: Nem kompatibilis legendatartóval
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típus: Standard
Minimális rendelési mennyiség: 1
Működési jellemzők
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Fehér, süllyesztett, jelöletlen
Működtető kiegészítő információ: Átlátszó gumisapka
Mechanikai élettartam: 10000000 ciklus
Eszköz bemutatása: Alapelem
Kiegészítő információk
CAD teljes szélesség: 30 mm
CAD teljes magasság: 30 mm
CAD teljes mélység: 37 mm
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13
NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, UL 508, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds Register of Shipping), UL listed
Ellenállósági jellemzők
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
