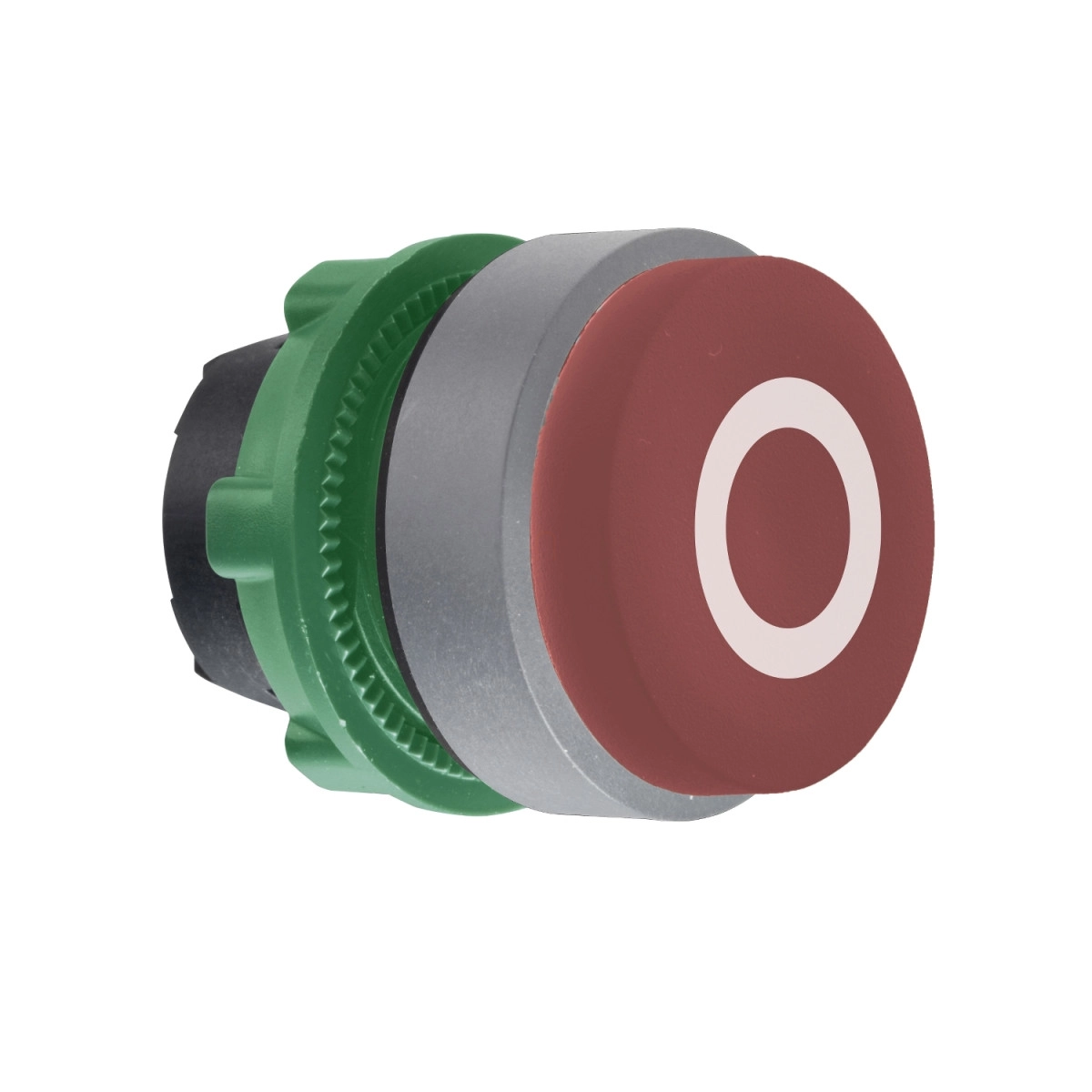

A Schneider Electric Harmony XB5 termékcsalád ZB5AL432C0 nyomógomb feje egy megbízható és tartós ipari vezérlőelem, amely ideális különböző ipari alkalmazásokban, kapcsolószekrényekben és vezérlőpaneleken történő felhasználásra. Ez a nem világító, piros színű, kiemelkedő nyomógomb fej 22 mm-es szabványos szerelőnyílásba illeszthető, és a fehér "O" jelölésének köszönhetően kiválóan azonosítható a kezelői környezetben.
A ZB5AL432C0 műanyag anyagú, szürke színű peremmel rendelkező nyomógombfej tartozik a Harmony XB5 termékcsaládhoz, amely a Schneider Electric ipari kezelőszervek széles kínálatának részét képezi. A rugós visszatérésű működésnek köszönhetően a nyomógomb az elengedés után automatikusan visszaáll alaphelyzetbe. A kerek formájú, piros, kiemelkedő nyomógomb jól látható és könnyen kezelhető még kesztyűben is, ami ideálissá teszi ipari környezetben való használatra.
A nyomógomb fej kiemelkedik műszaki paramétereivel. IP66 és IP67 védettségi fokozata kiváló védelmet biztosít por és víz ellen, így nehéz ipari környezetben is megbízhatóan működik. A NEMA 13 és NEMA 4X besorolás további bizonyítéka a termék ellenálló képességének. A ZB5AL432C0 nyomógomb fej rendkívüli, 10 millió ciklusos mechanikai élettartammal rendelkezik, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. A -40...+70 °C közötti üzemi és tárolási hőmérséklet-tartomány lehetővé teszi a termék szélsőséges környezetben való alkalmazását is. A 7000000 Pa nyomású magasnyomású mosóval szembeni ellenállás (55 °C, 0,1 m távolságból) további előny olyan környezetben, ahol rendszeres tisztítás szükséges.
A ZB5AL432C0 nyomógomb fej számos nemzetközi szabványnak megfelel, beleértve a CSA C22.2 No 14, UL 508, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4 és JIS C8201-1 szabványokat. Rendelkezik továbbá CSA, DNV, BV, LROS (Lloyds register of shipping) és UL tanúsítványokkal, amelyek igazolják a termék nemzetközi elvárásoknak való megfelelését. A 30 gn és 50 gn erősségű ütésállóság, valamint az 5 gn rezgésállóság bizonyítja a termék robusztus kialakítását. A termék méretei praktikusak: 29 mm szélesség, 29 mm magasság és 33 mm mélység, így kompakt vezérlőpanelekbe is könnyen beépíthető. Különböző elektromos konfigurációk lehetségesek (C1, C2, C11, C15, SF1, SR1 kódok szerint), így a ZB5AL432C0 nyomógomb fej rugalmasan illeszthető különböző kapcsolási igényekhez.
Schneider Electric Harmony XB5 műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Rövid név: ZB5
Perem anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 22 mm
Fej típusa: Standard
Eladási egység: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Piros kiemelkedő, O (fehér)
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 33 mm
Mechanikai élettartam: 10000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetételi kód: C1 (< 9 érintkező egyszeres blokkal, elölről szerelhető), C2 (< 9 érintkező egyszeres és dupla blokkal, elölről szerelhető), C11 (< 3 érintkező egyszeres blokkal, elölről szerelhető), C15 (< 1 érintkező egyszeres blokkal, elölről szerelhető), SF1 (< 3 érintkező egyszeres blokkal, elölről szerelhető), SR1 (< 3 érintkező egyszeres blokkal, hátulról szerelhető)
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály (IEC 60536 szerint)
IP védettségi fokozat: IP66 (IEC 60529 szerint), IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 (IEC 50102 szerint)
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, UL 508, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz hullám gyorsulásra (IEC 60068-2-27 szerint), 50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulásra (IEC 60068-2-27 szerint)
Rezgésállóság: 5 gn (f= 2...500 Hz) (IEC 60068-2-6 szerint)
