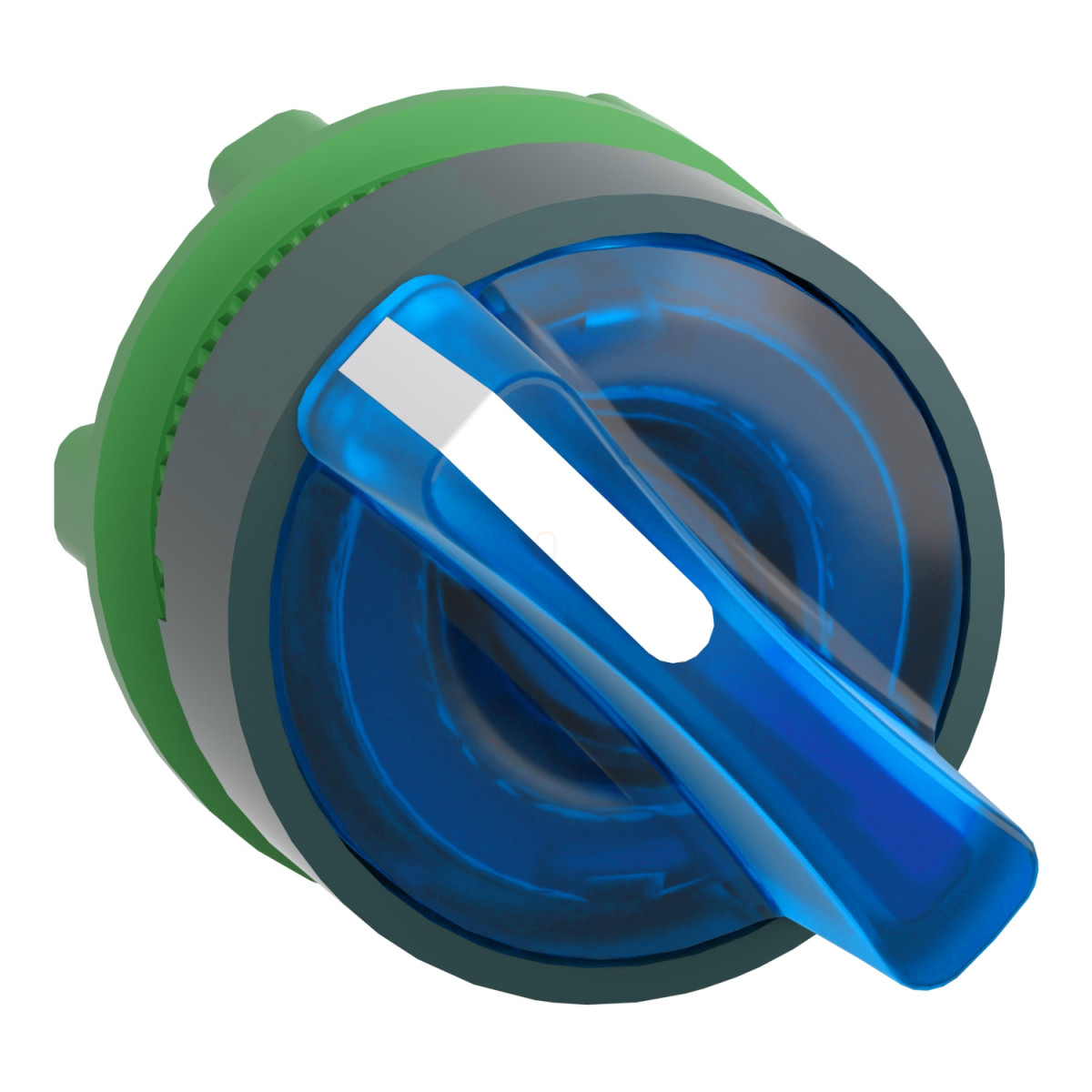

A Schneider Electric Harmony XB5 sorozatának világító választókapcsoló feje, a ZB5AK1263 modell egy professzionális ipari vezérlőeszköz, amely megbízható működést és kiváló teljesítményt biztosít automatizálási és vezérlési alkalmazásokban. Ez a prémium minőségű, 2 pozíciós választókapcsoló sötétszürke műanyag házban és kék standard fogantyúval rendelkezik, amely nemcsak funkcionális, de vizuálisan is jól elkülöníthető a vezérlőpanelen.
A ZB5AK1263 modell 22 mm-es szabványos szerelőnyílásba illeszthető, ami megfelel az ipari szabványoknak és lehetővé teszi a könnyű telepítést különféle panelekbe, kapcsolószekrényekbe. A kapcsoló a legújabb Universal LED technológiával kompatibilis, amely energiahatékony megvilágítást biztosít. A kerek kialakítású jelzőegységgel és a 90°-os kapcsolási szöggel rendelkező, két pozícióban rögzíthető (stay put) mechanizmus pontos és egyértelmű pozícióváltást tesz lehetővé.
A Harmony XB5 sorozat különösen magas minőségi standardoknak felel meg, amit a ZB5AK1263 modell 1 000 000 ciklusos mechanikai élettartama is bizonyít. A termék többféle elektromos összeállítással használható: M3 kódú összeállítás esetén <4 kontaktussal, M6 kódú összeállításnál <2 kontaktussal és transzformátorral, M10, MF1 és MR1 kódoknál <2 kontaktussal, illetve M4 kódnál <4 kontaktussal, egyszeres és dupla blokkok kombinálásával. A termék minden ilyen konfigurációnál integrált LED-del használható, az MR1 kód esetében hátulról szerelve, a többi esetben előlről szerelve.
Kimagasló védelmi tulajdonságokkal büszkélkedhet: IP66, IP67, IP69, IP69K védettséggel rendelkezik az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolással. Ez a termék akár 7 000 000 Pa nyomású, 55°C-os magasnyomású mosóval való tisztításnak is ellenáll 0,1 m távolságból, ami különösen alkalmassá teszi élelmiszeripari, gyógyszeripari vagy egyéb olyan környezetben való használatra, ahol rendszeres tisztítás szükséges. Az IK04 ütésállósági osztály tovább növeli a megbízhatóságát kemény ipari körülmények között.
A ZB5AK1263 működési hőmérséklet-tartománya rendkívül széles: -40°C-tól +70°C-ig használható, ami lehetővé teszi a telepítést szélsőséges környezeti feltételek mellett is, legyen szó akár fagyasztóházakról vagy meleg ipari környezetről. A termék kiváló rezgésállóságot mutat, 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint, valamint kiemelkedő ütésállósággal rendelkezik: 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) féléves szinusz hullám gyorsulásra az IEC 60068-2-27 szabvány szerint. A Schneider Electric Harmony XB5 választókapcsoló feje számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CSA, DNV, BV, LROS (Lloyds register of shipping) és UL listázást, ami biztosítja a globális szabványoknak való megfelelést.
Schneider Electric Harmony XB5 - ZB5AK1263 - műanyag világító választókapcsoló fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Világító választókapcsoló fej
Termék kompatibilitás: Universal LED
Eszköz rövid neve: ZB5
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: stay put (rögzített)
Működtető profilja: Kék standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Méretek és súly
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Mechanikai élettartam: 1000000 ciklus
Állomás és elektromos összeállítás
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kód: M3 - <4 kontaktushoz, egyszeres blokkok használatával előlről szerelve integrált LED-del
M6 - <2 kontaktushoz, egyszeres blokkok használatával előlről szerelve integrált LED-del és transzformátorral
M10 - <2 kontaktushoz, egyszeres blokkok használatával előlről szerelve integrált LED-del
MF1 - <2 kontaktushoz, egyszeres blokkok használatával előlről szerelve integrált LED-del
MR1 - <2 kontaktushoz, egyszeres blokkok használatával hátulról szerelve integrált LED-del
M4 - <4 kontaktushoz, egyszeres és dupla blokkok használatával előlről szerelve integrált LED-del
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védő kezelés: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: II. osztály, az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-5, UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, EN/IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Ellenállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) féléves szinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) féléves szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
