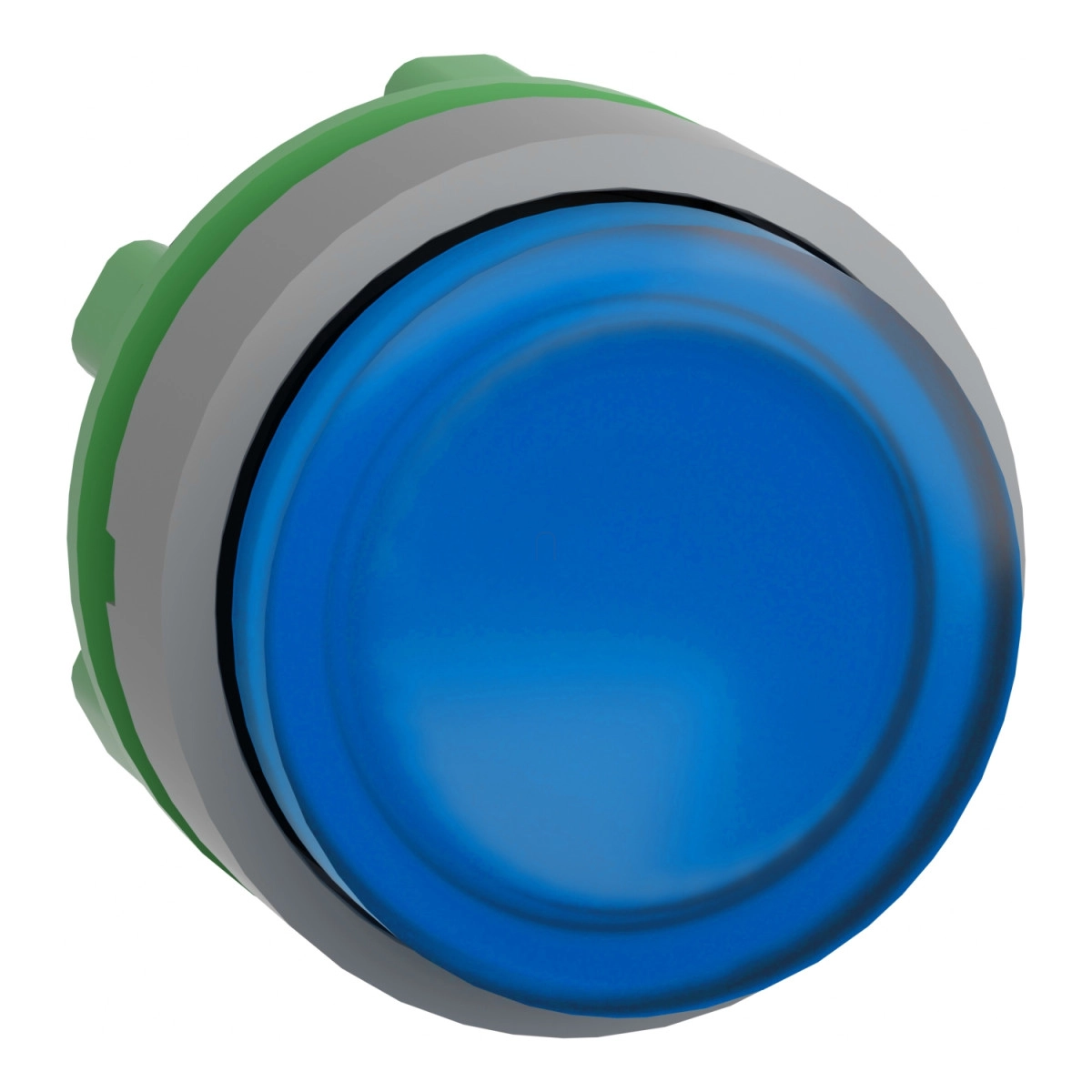

A Schneider Electric Harmony XB5 termékcsalád ZB5AH63C0 típusú világító nyomógomb feje egy sokoldalú és megbízható ipari vezérlőelem, amely tökéletesen illeszkedik a modern automatizálási és vezérlési rendszerekbe. Ez a kék színű, kiemelkedő profillal rendelkező nyomógomb fej szürke műanyag peremmel készül, és 22 mm-es szabványos szerelőnyílásba illeszthető, ami kompatibilitást biztosít a legtöbb ipari alkalmazással.
A ZB5AH63C0 nyomógomb fej push-push működési elvvel rendelkezik, ami praktikus megoldást jelent olyan alkalmazásoknál, ahol az átkapcsolás funkcióra van szükség. A termék kompatibilis a Schneider Electric univerzális LED blokkjaival, amelyek lehetővé teszik a nyomógomb háttérvilágítását, ezáltal növelve a láthatóságot és a kezelői visszajelzést. Fontos megjegyezni, hogy a termék megjelenésében kisebb változások előfordulhatnak, de ezek nem befolyásolják a termék funkcionalitását vagy biztonságát, és továbbra is kompatibilis marad az univerzális LED blokkokkal.
A műszaki paramétereket tekintve a termék CAD méretei 29 mm szélesség, 29 mm magasság és 33 mm mélység. A nyomógomb fej kiemelkedő, kék színű és jelölés nélküli. Az eszköz alapvető eleme az ipari kapcsolóknak és jelzőlámpáknak, amely különböző konfigurációkban használható. Több elektromos összetételi kód szerint alkalmazható, mint az M5, M6, M10, MF1 és MR1, amelyek különböző szerelési módokat tesznek lehetővé maximum 2 érintkezővel, front vagy hátsó szereléssel, integrált LED-del vagy transzformátorral.
A ZB5AH63C0 rendkívüli mechanikai tartósságot kínál, akár 5.000.000 kapcsolási ciklus élettartammal. Környezeti szempontból a termék -25°C és 70°C közötti üzemi hőmérséklet-tartományban használható, tárolási hőmérséklet-tartománya pedig -40°C és 70°C között van. A termék IP66-os védettséggel rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X követelményeinek is. Figyelemre méltó, hogy a termék ellenáll a nagy nyomású mosásnak is, akár 7.000.000 Pa nyomásig 55°C-on, 0,1 m távolságból. IK05 fokozatú ütésállósággal rendelkezik az IEC 50102 szabvány szerint, és II. védelmi osztályú az IEC 60536 alapján. A termék számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-1, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-1 szabványokat, és rendelkezik többek között DNV, CSA, BV, LROS és UL tanúsítványokkal is. Kiváló rezgésállóság jellemzi, 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, valamint kiemelkedő ütésállóság, 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) féltrapéz gyorsulás esetén az IEC 60068-2-27 szerint.
Schneider Electric Harmony XB5 - ZB5AH63C0 - műanyag világító nyomógomb fej, Ø22, nyomó - nyomó, kiemelkedő, kék, szürke perem műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Világító nyomógomb fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB5
Előlap anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: nyomó-nyomó
Működtető profil: Kék kiemelkedő, jelölés nélküli
Méret és fizikai jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 33 mm
Mechanikai élettartam: 5000000 ciklus
Állomás kompatibilitás
Állomásnév: XALD 1...5 kivágás
XALK 2...5 kivágás
Elektromos összetétel
Elektromos összetételi kód: M5 max. 2 érintkezőhöz, egyedi blokkok használatával elülső szerelésben integrált LED-del
M6 max. 2 érintkezőhöz, egyedi blokkok használatával elülső szerelésben integrált LED-del és transzformátorral
M10 max. 2 érintkezőhöz, egyedi blokkok használatával elülső szerelésben integrált LED-del
MF1 max. 2 érintkezőhöz, egyedi blokkok használatával elülső szerelésben integrált LED-del
MR1 max. 2 érintkezőhöz, egyedi blokkok használatával hátsó szerelésben integrált LED-del
Eszköz bemutatása
Alapelem
Környezeti feltételek
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláskor: -40…70 °C
Környezeti levegő hőmérséklete működés közben: -25…70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, UL 508, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) féltrapéz gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) féltrapéz gyorsulás esetén az IEC 60068-2-27 szerint
