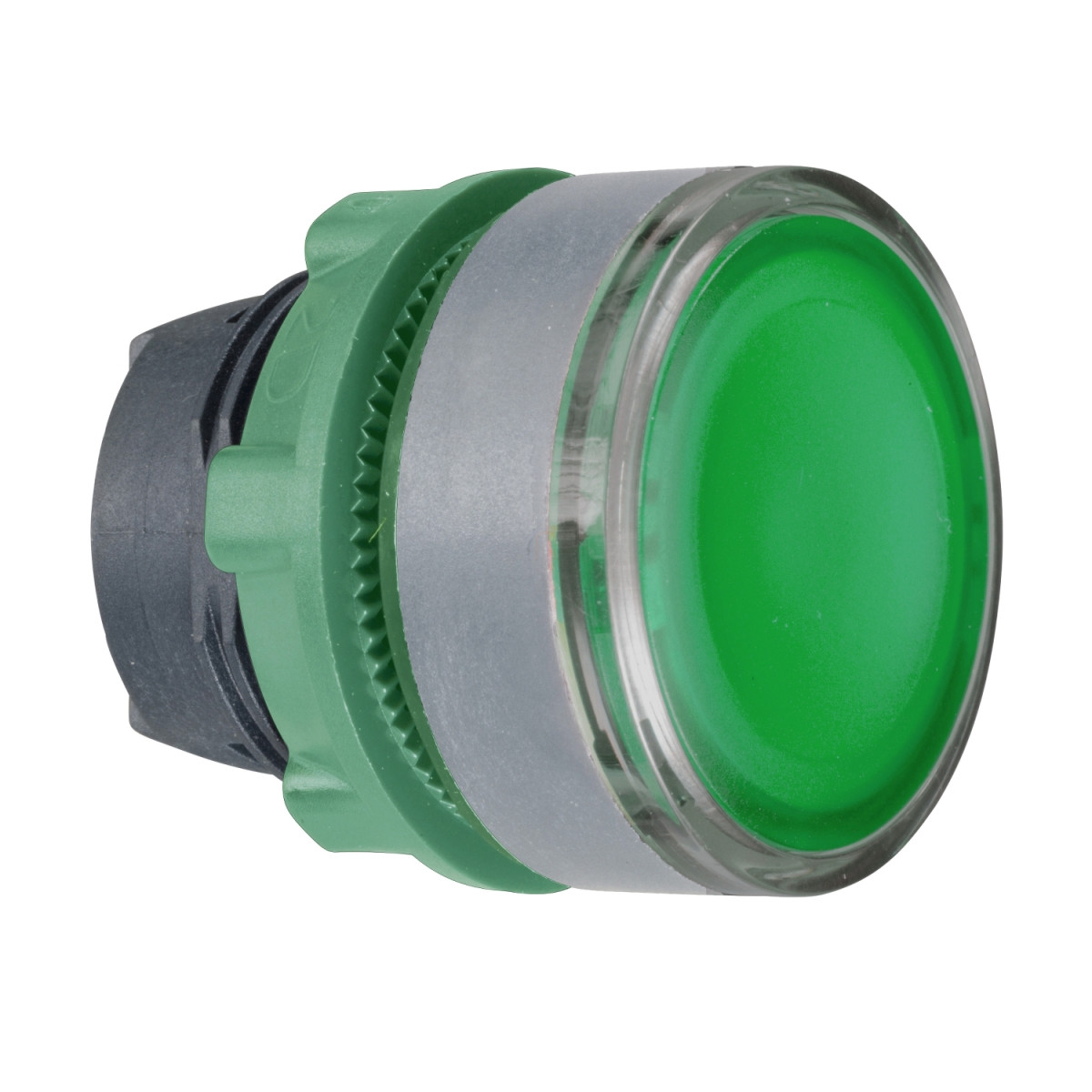

A Schneider Electric Harmony XB5 sorozatba tartozó ZB5AH03C0 zöld nyomógomb fej egy rendkívül strapabíró, ipari környezetben is megbízhatóan működő vezérlőelem. Ez a prémium minőségű műanyag nyomógomb fej 22 mm-es szabványos szerelőnyílásba illeszkedik, és szürke színű műanyag kerettel rendelkezik, amely tökéletesen illeszkedik a modern ipari környezetekbe.
A ZB5AH03C0 nyomógomb fej push-push működési elvvel rendelkezik, ami azt jelenti, hogy az első megnyomáskor benyomott állapotban marad, majd a második megnyomáskor visszaugrik alaphelyzetbe. Ez a típus jelöletlen kivitelű, zöld színű működtető felülettel, ami ideálissá teszi olyan alkalmazásokhoz, ahol a zöld szín általánosan elfogadott jelentéstartalma (pl. indítás, engedélyezés, normál üzem) fontos szerepet játszik a gép vagy berendezés kezelőfelületén. A kerek kialakítású, süllyesztett nyomógomb ergonomikus használatot biztosít, miközben megfelel a legmagasabb ipari követelményeknek.
Műszaki szempontból a ZB5AH03C0 nyomógomb fej kiemelkedő paraméterekkel rendelkezik. Az IP66-os védettség biztosítja a por és erős vízsugár elleni védelmet, így nedves vagy poros ipari környezetben is megbízhatóan működik. A NEMA 13 és NEMA 4X megfelelőség tovább erősíti a termék védettségi szintjét olaj és korrózió ellen is. Figyelemre méltó a 7000000 Pa-os nagynyomású mosással szembeni ellenállás is 55°C-on, 0,1 méter távolságból, ami különösen fontos az élelmiszeripari vagy olyan környezetekben, ahol rendszeres, intenzív tisztítás szükséges. A termék -40°C és +70°C közötti üzemi és tárolási hőmérséklet-tartománya szélsőséges környezeti feltételek között is garantálja a megbízható működést.
A nyomógomb mechanikai élettartama 500 000 ciklus, ami hosszú távú, megbízható működést biztosít gyakori kapcsolások esetén is. A különböző érintkezőelrendezések (C9, C11, C15, SF1, SR1 kódoknak megfelelően) rugalmas felhasználást tesznek lehetővé, így a nyomógomb különböző vezérlési feladatokhoz adaptálható. Az ütésállóság tekintetében a termék ellenáll a 30g/18ms és 50g/11ms félszinusz hullámú gyorsulásnak az IEC 60068-2-27 szabvány szerint, míg a vibrációval szemben 5g ellenállást biztosít 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szabványnak megfelelően. A termék IK05 fokozatú ütésállósággal is rendelkezik az IEC 50102 szerint, ami további védelmet nyújt a mechanikai behatásokkal szemben.
Harmony XB5 ZB5AH03C0 műanyag nyomógomb fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Rövid terméknév: ZB5
Előlap anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőelem fej alakja: Kerek
Működtetés típusa: nyomó-nyomó
Működtető profil: Zöld, süllyesztett, jelöletlen
Méret adatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 28 mm
Műszaki adatok
Mechanikus élettartam: 500000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kód: C11 max. 3 érintkezőhöz elülső szerelésű egyes blokkokkal
C15 max. 1 érintkezőhöz elülső szerelésű egyes blokkokkal
SF1 max. 3 érintkezőhöz elülső szerelésű egyes blokkokkal
SR1 max. 3 érintkezőhöz hátsó szerelésű egyes blokkokkal
C9 max. 3 érintkezőhöz elülső szerelésű egyes blokkokkal
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály, IEC 60536 szabvány szerint
IP védettségi szint: IP66 az IEC 60529 szerint
NEMA védettségi szint: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi szint: IK05 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsuláshoz az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsuláshoz az IEC 60068-2-27 szerint
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
