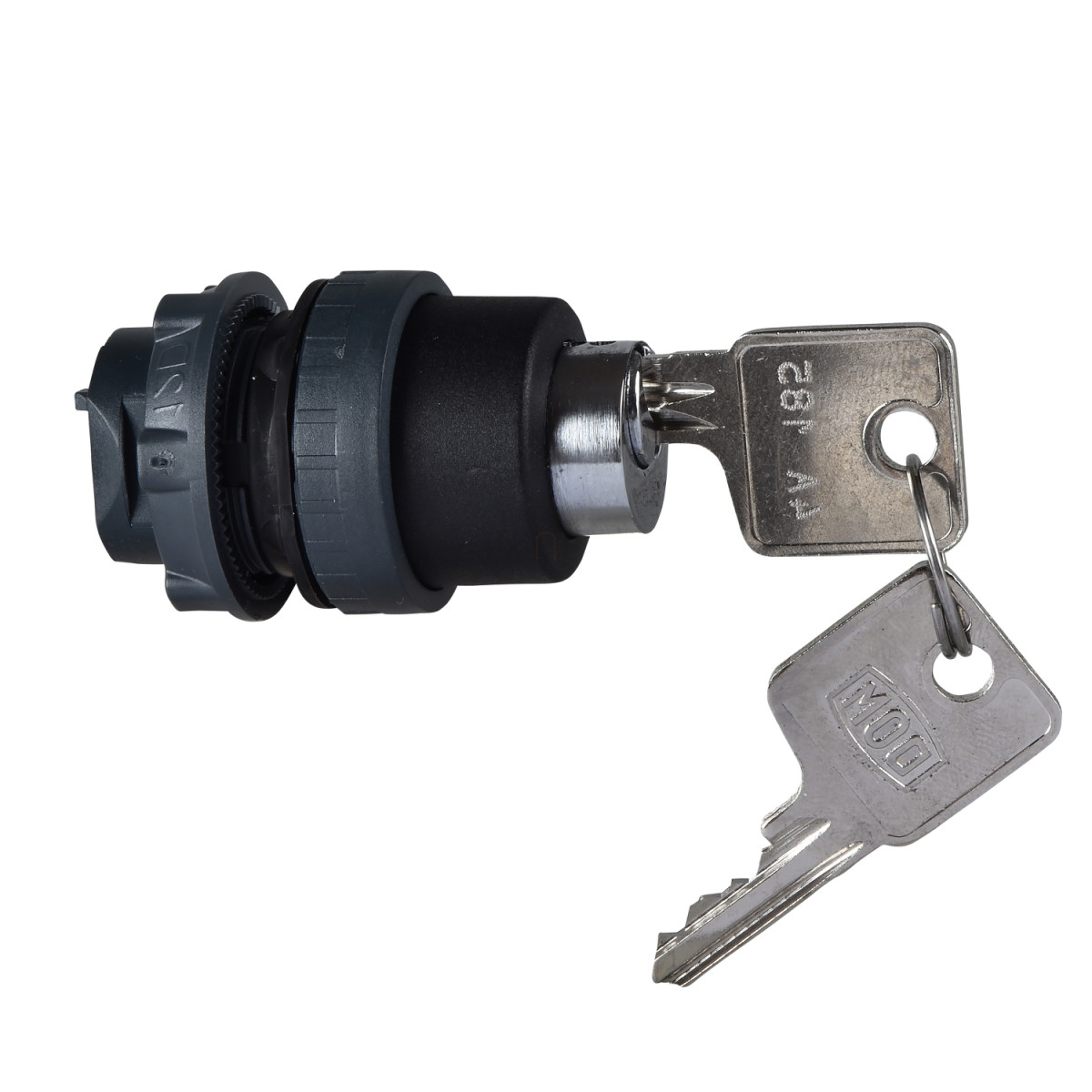

A Schneider Electric Harmony XB5 ZB5AFDC egy kiváló minőségű kulcsos nyomógomb fej, amely a megbízható ipari vezérlőeszközök kategóriájában kiemelkedő teljesítményt és tartósságot biztosít. Ez a 22 mm átmérőjű, nem világító nyomógomb fej ideális választás biztonsági funkciókhoz és olyan alkalmazásokhoz, ahol a jogosulatlan hozzáférés megakadályozása kulcsfontosságú.
A ZB5AFDC modell a Harmony XB5 termékcsalád része, amely a Schneider Electric ipari nyomógombok széles választékát kínálja. Ez a kulcsos kapcsolófej Dom 4A185 típusú zárral rendelkezik, és sötétszürke műanyag kerettel készül. A kulcs három különböző pozícióba állítható, és a "push turn to release" (nyomd és fordítsd a kioldáshoz) működési elvvel rendelkezik. A készülék különleges biztonsági funkcióval van ellátva: a kulcs csak nyugalmi pozícióban távolítható el, ami tovább növeli a rendszer védelmét az illetéktelen beavatkozásokkal szemben.
A ZB5AFDC kerek formájú, standard fejjel rendelkezik, és számos környezetben használható, hiszen IP66-os védettségi szintje kiváló védelmet biztosít por és nagy nyomású vízsugár ellen. Ezen felül NEMA 13 és NEMA 4X szabványoknak is megfelel, ami tovább bizonyítja sokoldalúságát különböző ipari környezetekben. A kapcsoló ellenáll akár 7000000 Pa nyomású, 55°C-os vízsugárnak is, 0,1 méter távolságból. Az IK03 besorolás mechanikai védelmet biztosít a külső behatásokkal szemben.
A termék műszaki jellemzői között szerepel az 500.000 ciklusos mechanikai élettartam, ami hosszú távú, megbízható működést garantál. A kapcsolófej -25°C és +70°C közötti üzemi hőmérsékleten használható, tárolási hőmérséklet-tartománya pedig -40°C és +70°C között van. A kapcsoló Class II elektromos érintésvédelmi osztályba tartozik az IEC 60536 szabvány szerint. Rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szabvány szerint.
A ZB5AFDC számos nemzetközi szabványnak megfelel, többek között: IEC 60947-5-5, JIS C8201-5-1, IEC 60947-5-1, UL 508, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-4 és JIS C8201-1. A termék rendelkezik GL, CSA, UL, DNV, BV, LROS (Lloyds register of shipping) és RINA tanúsítványokkal is, ami bizonyítja megbízhatóságát és magas minőségét. A kapcsoló különböző elektromos összeállításokkal használható, beleértve a C12, C15, SF1, SR1 és C13 kódokat, amelyek különböző kontaktus-konfigurációknak felelnek meg, így rugalmasan alkalmazható különböző vezérlési feladatokhoz.
Schneider Electric Harmony XB5 - ZB5AFDC - műanyag kulcsos nyomógomb fej, Ø22, 4A185 kulcs, nyugalmi pozícióban kivehető és zárható műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fejforma: Kerek
Működtető típusa: nyomva elfordítható
Működtető profilja: kulcsos kapcsoló
Zártípus: Dom 4A185
Kulcs kivételi pozíció: Nyugalmi helyzetben
Rögzítési pozíció: Nyugalmi helyzetben
Méret és mechanikai adatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 62 mm
Mechanikai élettartam: 500000 ciklus
Elektromos összeállítás
C12 kód: <6 érintkezőhöz egyszeres blokkok használatával előlapra szerelve
C15 kód: <1 érintkezőhöz egyszeres blokkok használatával előlapra szerelve
SF1 kód: <3 érintkezőhöz egyszeres blokkok használatával előlapra szerelve
SR1 kód: <3 érintkezőhöz egyszeres blokkok használatával hátsó szerelésre
C13 kód: <6 érintkezőhöz egyszeres és dupla blokkok használatával előlapra szerelve
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -25…70 °C
Elektromos érintésvédelmi osztály: Class II az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, JIS C8201-5-1, IEC 60947-5-1, UL 508, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: GL, CSA, UL listed, DNV, BV, LROS (Lloyds register of shipping), RINA
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
