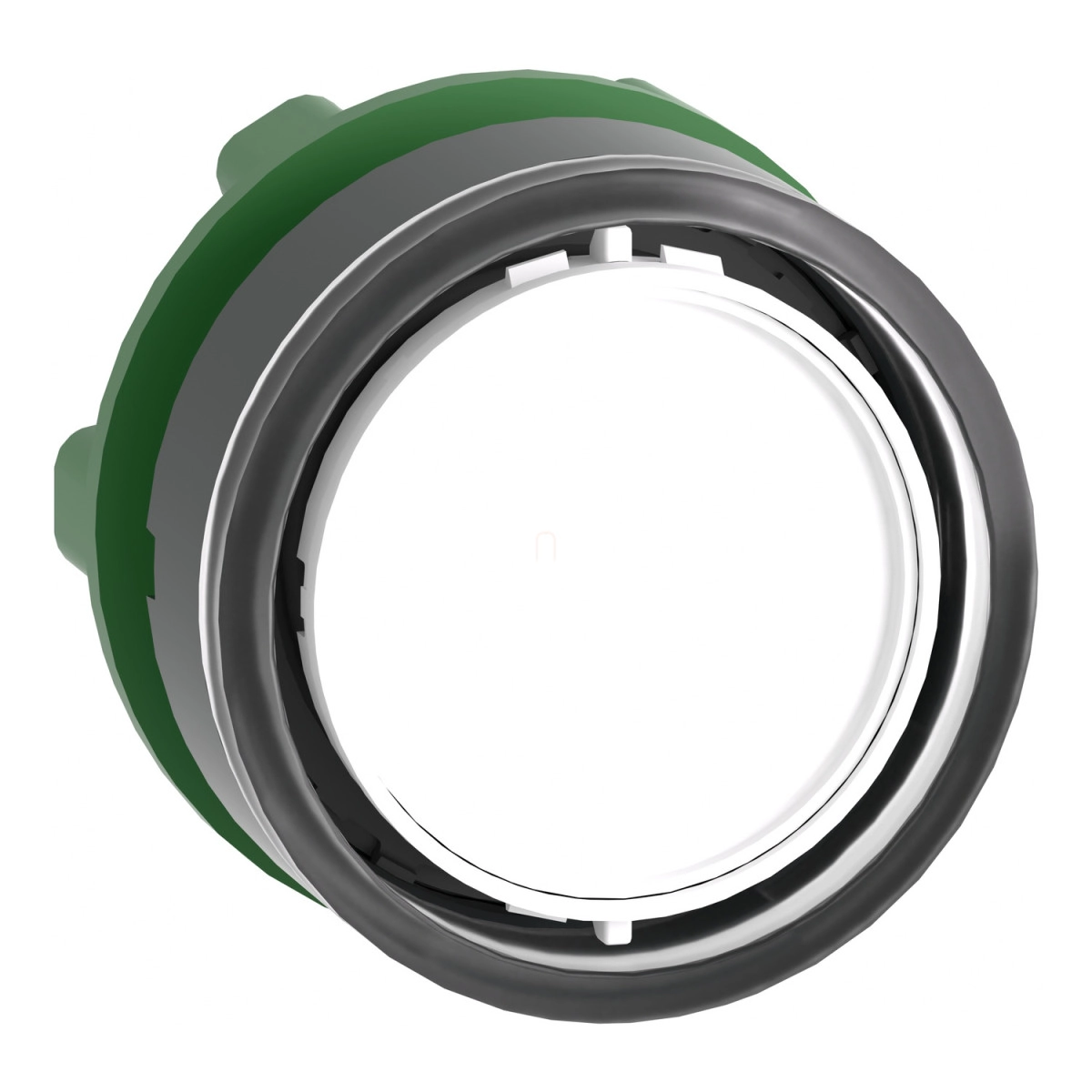

A Schneider Electric Harmony XB5 termékcsalád ZB5AA98 műanyag világító nyomógomb fej egy kiváló minőségű ipari vezérlőelem, amely univerzális LED-del rendelkezik és tökéletes választás különféle vezérlési alkalmazásokhoz. Ez a 22 mm átmérőjű, rugós visszatérésű, jelöletlen gombfej hat különböző színű gombsapkával érkezik, amelyek között tetszés szerint váltogathatsz a különböző funkciók vagy állapotok megkülönböztetése érdekében.
A ZB5AA98 modell műanyag előlappal rendelkezik, amely nem csak esztétikus megjelenést biztosít, hanem megfelelő védettséget is nyújt a különböző ipari környezetekben. A gombfej kompatibilis a Schneider Electric Universal LED blokkokkal, így könnyen integrálható meglévő rendszerekbe vagy új telepítéseknél. A termék kiemelkedő mechanikai tartósságával tűnik ki - akár 10 millió kapcsolási ciklust is kibír, ami rendkívüli megbízhatóságot biztosít hosszú távú ipari alkalmazásokban. A gombfej használható az XALD 1...5 kivágásos és XALK 2...5 kivágásos állomásokhoz, így rugalmas telepítési lehetőségeket kínál.
A ZB5AA98 műszaki paraméterei figyelemreméltóak. IP védettség szempontjából IP66, IP67, IP69 és IP69K minősítéssel rendelkezik az IEC 60529 szabvány szerint, ami kivételes védelmet biztosít por és víz ellen, még nagynyomású mosás esetén is (akár 7000000 Pa nyomás 55°C-on, 0,1 m távolságból). Az ütésállóság tekintetében IK03 besorolással rendelkezik az IEC 50102 szabvány szerint. A termék -40°C és +70°C közötti üzemi hőmérsékleti tartományban használható, így szélsőséges környezeti feltételek mellett is megbízhatóan működik. A gombfej számos nemzetközi szabványnak megfelel, köztük a CSA C22.2 No 14, IEC 60947-1, UL 508, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1 és JIS C8201-1 szabványoknak, és rendelkezik DNV, CSA, BV, LROS (Lloyds Register of Shipping) és UL tanúsítványokkal, ami garantálja a minőségét és biztonságos használatát világszerte.
A ZB5AA98 kompakt méretekkel rendelkezik: CAD szerinti szélessége és magassága egyaránt 29 mm, mélysége pedig 30 mm. A rögzítés egyszerű és szabványos: 22,5 mm-es (ajánlott) furatátmérővel szerelhető panelre. A különböző telepítési módok közötti távolságra vonatkozóan részletes információk állnak rendelkezésre, figyelembe véve a csavaros kapocsterminálokat, plug-in csatlakozókat vagy Faston csatlakozókat. A termék kiemelkedő rezgésállósággal (5 gn, f=2...500 Hz az IEC 60068-2-6 szerint) és ütésállósággal (30 gn 18 ms-ig és 50 gn 11 ms-ig félszinusz hullámú gyorsulás mellett az IEC 60068-2-27 szerint) rendelkezik, így még a legigényesebb ipari környezetben is megbízhatóan működik.
Schneider Electric Harmony XB5 - ZB5AA98 - műanyag világító nyomógomb fej, Ø22, visszatérő, 6 eltérű színű nyomógomb tető műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb fej
Rövid név: ZB5
Kompatibilitás: Universal LED
Előlap anyaga: Műanyag
Szerelési átmérő: 22 mm
Minimum rendelési mennyiség: 1
Működési jellemzők
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: 6 szín választék sík, jelöletlen
További információ: 6 színű sapka készlettel
Méretadatok
CAD szerinti szélesség: 29 mm
CAD szerinti magasság: 29 mm
CAD szerinti mélység: 30 mm
Teljesítmény jellemzők
Mechanikai élettartam: 10000000 ciklus
Kompatibilis állomások
Állomás név: XALD 1...5 kivágás
XALK 2...5 kivágás
Elektromos összeállítási kódok
M1 max. 6 kontaktushoz egyes blokkok használatával elölről szerelve integrált LED-del
M2 max. 6 kontaktushoz egyes és dupla blokkok használatával elölről szerelve integrált LED-del
M6 max. 2 kontaktushoz egyes blokkok használatával elölről szerelve integrált LED-del és transzformátorral
M10 max. 2 kontaktushoz egyes blokkok használatával elölről szerelve integrált LED-del
MF1 max. 2 kontaktushoz egyes blokkok használatával elölről szerelve integrált LED-del
MR1 max. 2 kontaktushoz egyes blokkok használatával hátulról szerelve integrált LED-del
Környezeti jellemzők
Védőkezelés: TH
Tárolási hőmérséklet: -40…70 °C
Üzemi hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14
IEC 60947-1
UL 508
IEC 60947-5-4
IEC 60947-5-1
JIS C8201-5-1
JIS C8201-1
Terméktanúsítványok: DNV
CSA
BV
LROS (Lloyds Register of Shipping)
UL listed
Ellenállási értékek
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
