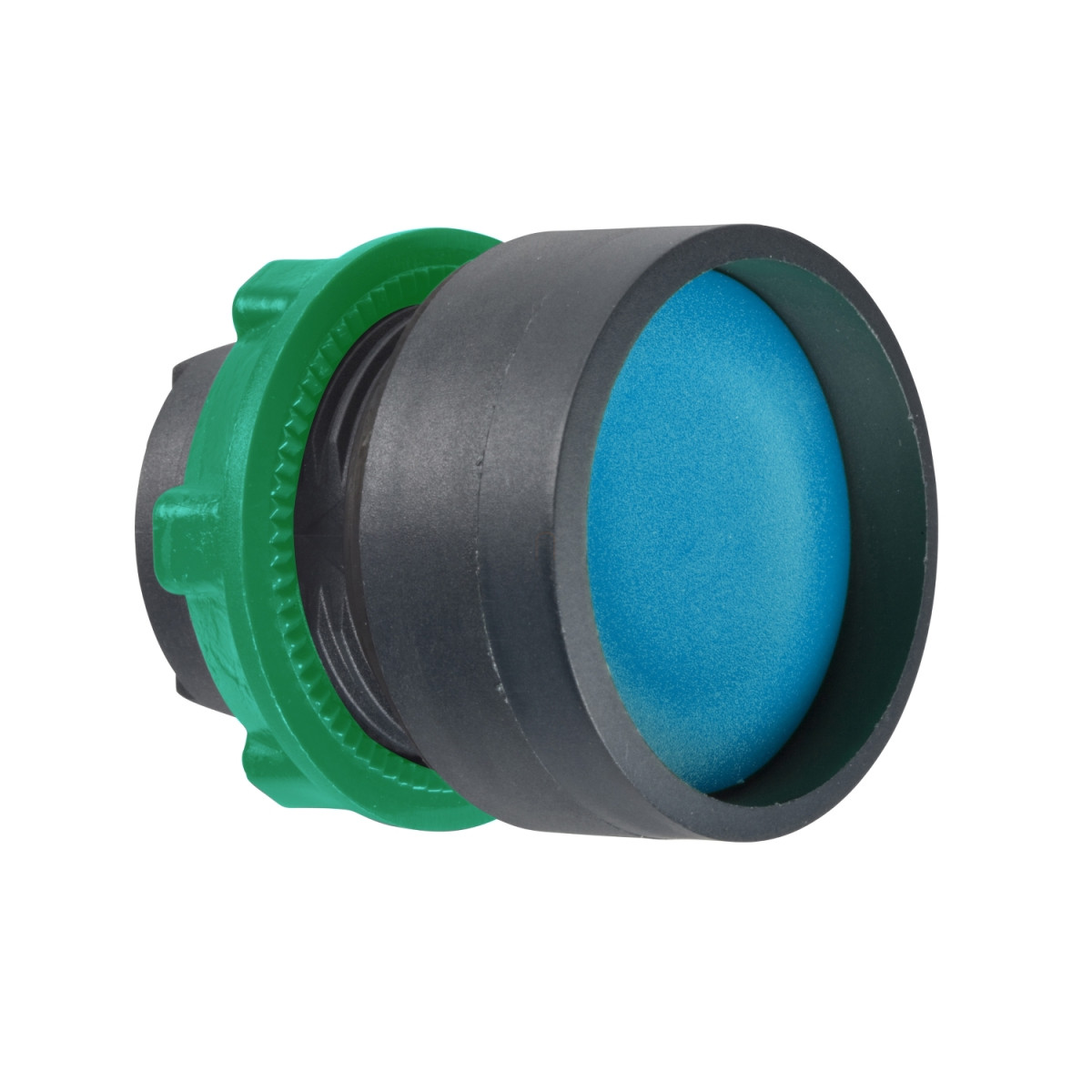

A Schneider Electric Harmony XB5 sorozatú ZB5AA66 nyomógombfej egy professzionális ipari vezérlőelem, amely kiváló megoldást kínál kapcsolószekrények, vezérlőpultok és ipari berendezések működtetéséhez. Ez a kék, süllyesztett, jelöletlen nyomógombfej a Harmony XB5 és XB4 készülékcsaládok alapeleme, amely rugós visszatérésű kialakítással rendelkezik, így ideális pillanatkapcsolási funkciókhoz.
A termék sötétszürke műanyag kerettel és kék színű, süllyesztett működtetőfelülettel rendelkezik, ami egyedi megjelenést kölcsönöz neki. A standard fejkialakítás 22 mm-es szerelőfuratba illeszkedik, ami az ipari szabványoknak megfelelő méretezés. Az extra magas védőperemet tartalmazó kialakítás különösen hasznos olyan környezetben, ahol a véletlen működtetés kockázata fennáll. A kerek jelzőegység fej praktikus kialakítása miatt könnyen felismerhető és kezelhető a kezelőszemélyzet számára.
A Schneider Electric ZB5AA66 nyomógombfej műszaki paraméterei lenyűgözőek. A készülék kivételes mechanikai tartósságát a 10 millió kapcsolási ciklus garantálja, ami rendkívüli élettartamot biztosít folyamatos ipari használat mellett is. A termék IP védettségi besorolása többszintű: IP66, IP67, IP69 és IP69K, ami azt jelenti, hogy tökéletesen ellenáll a pornak, vízsugárnak, és akár nagynyomású mosóberendezésnek is (7000000 Pa nyomásig 55°C-on, 0,1 méter távolságból). A NEMA védettségi besorolása NEMA 13 és NEMA 4X, így alkalmas különösen mostoha körülmények közötti használatra is. Az ütésállósági fokozat IK03 az IEC 50102 szabvány szerint, ami megfelelő védelmet biztosít a mindennapi ipari használat során előforduló fizikai behatások ellen. Széles hőmérsékleti tartományban működtethető: -40...+70°C között, ami lehetővé teszi extrém klimatikus viszonyok közötti alkalmazását is.
A termék rendkívül sokoldalú, többféle elektromos összeállítási kóddal használható: C1, C2, C11, C15, SF1 és SR1 kódokkal, maximum 9 érintkezős konfigurációig, amelyek különféle elrendezésben szerelhetők (elülső és hátsó szerelés). Kompatibilis az XALD 1...5 kivágásos és XALK 2...5 kivágásos állomásokkal, így rugalmasan beilleszthető meglévő rendszerekbe is. A CAD méretek alapján a fej szélessége és magassága egyaránt 29 mm, mélysége pedig 31 mm, ami kompakt beépítést tesz lehetővé. A ZB5AA66 megfelel számos nemzetközi szabványnak, többek között: IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, UL 508, IEC 60947-1, IEC 60947-5-4 és JIS C8201-1. Rendelkezik továbbá DNV, CSA, BV, LROS és UL tanúsítványokkal, ami igazolja megfelelőségét a legszigorúbb biztonsági előírásoknak is.
Schneider Electric Harmony XB5 - ZB5AA66 - kék recessed nyomógomb fej Ø22 visszatérő jelöletlen műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Fej nem megvilágított nyomógombhoz
Eszköz rövid neve: ZB5
Előlap anyaga: Sötétszürke műanyag
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profil: Kék süllyesztett, jelöletlen
Működtető kiegészítő információ: Magas védőperem
Kiegészítő jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 31 mm
Mechanikai élettartam: 10000000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összeállítási kód: C1 max. 9 érintkezőhöz egyedi blokkok használatával elülső szerelés esetén
C2 max. 9 érintkezőhöz egyedi és dupla blokkok használatával elülső szerelés esetén
C11 max. 3 érintkezőhöz egyedi blokkok használatával elülső szerelés esetén
C15 max. 1 érintkezőhöz egyedi blokkok használatával elülső szerelés esetén
SF1 max. 3 érintkezőhöz egyedi blokkok használatával elülső szerelés esetén
SR1 max. 3 érintkezőhöz egyedi blokkok használatával hátsó szerelés esetén
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti működési hőmérséklet: -40…70 °C
Környezeti tárolási hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Ellenállósági jellemzők
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
