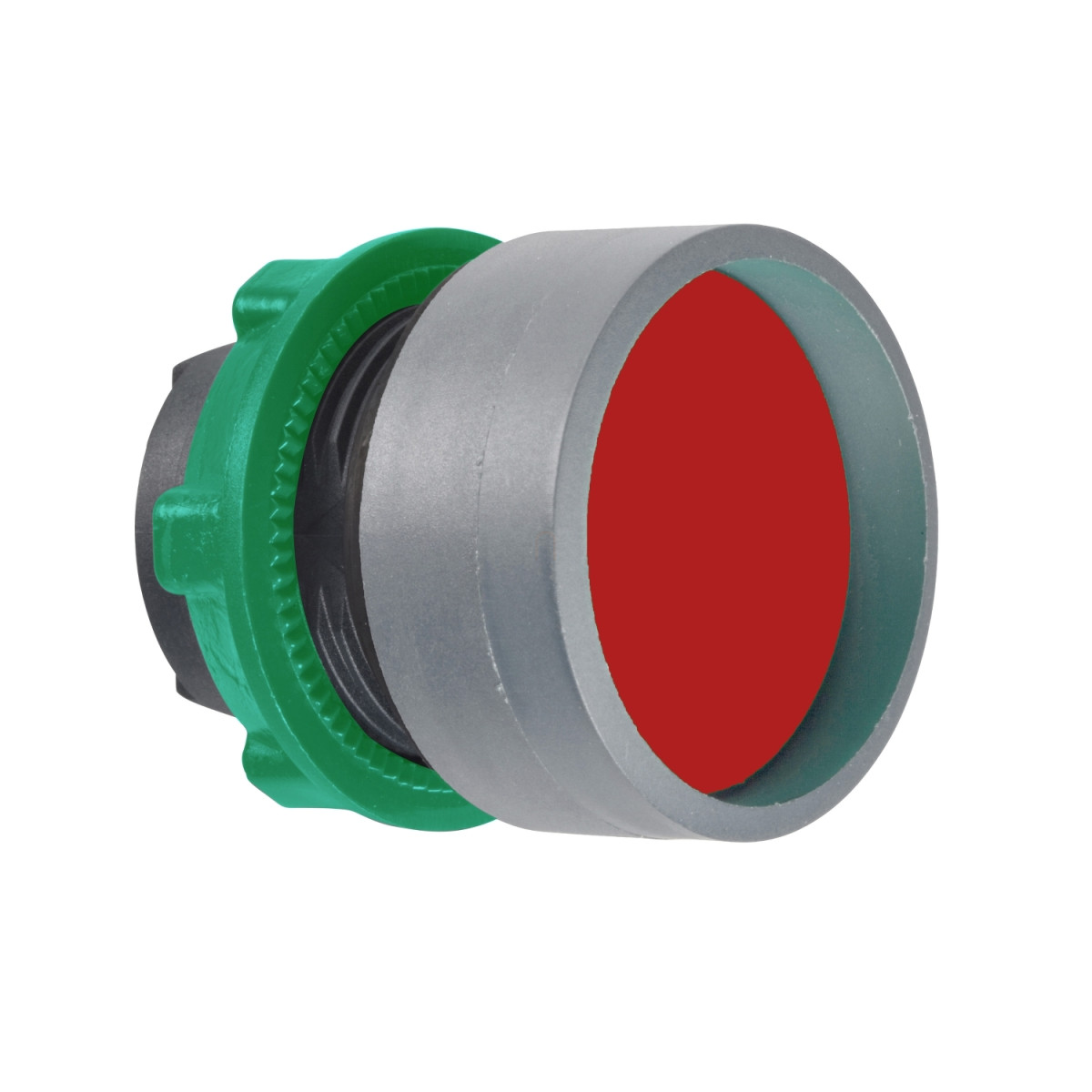

A Schneider Electric Harmony XB5 sorozatú ZB5AA46C0 nyomógombfej egy kiváló minőségű ipari kapcsolóelem, amely tökéletes választás automatizálási rendszerek és vezérlőpanelek kialakításához. Ez a piros, mélyített nyomógombfej a megbízhatóság és tartósság megtestesítője, amely a Schneider Electric évtizedes tapasztalatára épül az ipari automatizálás területén.
A ZB5AA46C0 nyomógombfej 22 mm-es szabványos szerelőnyílásba illeszkedik, ami az iparban széleskörűen elfogadott méret, így könnyen integrálható a legtöbb vezérlőpanelbe. A termék standard fejkialakítással rendelkezik és kerek formájú. A mélyített, piros nyomógomb rugós visszatérítésű, ami azt jelenti, hogy megnyomás után automatikusan visszaáll alaphelyzetbe. A szürke színű műanyag perem elegáns megjelenést kölcsönöz a terméknek, ugyanakkor jól elkülöníti a piros nyomógombot a környezetétől, növelve ezzel a láthatóságát és a kezelés biztonságát. A nyomógomb kiegészítő jellemzője a magas védelem, ami tovább növeli a felhasználhatóságát különféle környezetekben.
A ZB5AA46C0 nyomógombfej kimagasló műszaki paraméterekkel büszkélkedhet. Mechanikai élettartama rendkívül hosszú, 10 millió kapcsolási ciklust biztosít, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. Az IP66 és IP67 védettségi szint kiváló védelmet nyújt por és víz ellen, így a termék kiválóan alkalmazható mostoha ipari környezetben is. A nyomógombfej ezen felül megfelel a NEMA 13 és NEMA 4X követelményeinek is. Nagyon fontos tulajdonsága továbbá, hogy ellenáll a nagynyomású mosásnak is, amit a 7000000 Pa nyomásállóság biztosít 55 °C-on, 0,1 méter távolságból. Az IK03 fokozatú ütésállósága további védelmet nyújt a mechanikai behatásokkal szemben. A termék széles hőmérséklettartományban, -40 és +70 °C között üzemeltethető és tárolható, ami rugalmas felhasználhatóságot biztosít különböző környezeti feltételek mellett.
A Schneider Electric Harmony XB5 ZB5AA46C0 nyomógombfej kompatibilis különböző állomásokkal, beleértve az XALD 1...5 kivágásos és XALK 2...5 kivágásos típusokat. Különböző elektromos összeállítási kódokkal használható, mint például C1, C2, C11, C15, SF1 és SR1, ami lehetővé teszi a rugalmas konfigurációt különböző alkalmazásokhoz. A termék megfelel számos nemzetközi szabványnak, köztük az IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60947-1 és JIS C8201-1 szabványoknak. A minőséget és megbízhatóságot tovább erősíti a számos minősítés, mint a DNV, CSA, BV, LROS és UL. A termék kiváló rezgésállósággal rendelkezik, 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint, valamint kiváló ütésállósággal, amely 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulásra az IEC 60068-2-27 szerint. A ZB5AA46C0 nyomógombfej pontos beépítési méretei és részletes szerelési utasításai lehetővé teszik a szakemberek számára a pontos és hatékony telepítést, minimalizálva a hibalehetőségeket és az üzembe helyezési időt.
Harmony XB5 ZB5AA46C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Rövid terméknév: ZB5
Előlap anyaga: Szürke színű műanyag
Szerelési átmérő: 22 mm
Fej típusa: Szabványos
Eladási mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profil: Piros, mélyített, jelölés nélküli
Működtető kiegészítő információ: Magas védelem
Méretek
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 31 mm
Mechanikai jellemzők
Mechanikai élettartam: 10 000 000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos jellemzők
Elektromos összeállítási kód: C1 < 9 érintkezőhöz elülső szerelésű egyedülálló blokkok használatával
C2 < 9 érintkezőhöz elülső szerelésű egyedülálló és dupla blokkok használatával
C11 < 3 érintkezőhöz elülső szerelésű egyedülálló blokkok használatával
C15 < 1 érintkezőhöz elülső szerelésű egyedülálló blokkok használatával
SF1 < 3 érintkezőhöz elülső szerelésű egyedülálló blokkok használatával
SR1 < 3 érintkezőhöz hátsó szerelésű egyedülálló blokkok használatával
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosásállóság: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és minősítések
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds hajózási nyilvántartás), UL listázott
Ellenállás és védettség
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulás az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
