A Schneider Electric Harmony XB5 sorozathoz tartozó ZB5AA434C0 jelű nyomógomb fej egy professzionális ipari vezérlőelem, amely megbízható működést biztosít különböző ipari környezetekben. Ez a visszatérő rugós működésű, piros színű, STOP felirattal ellátott nyomógomb különösen alkalmas vészleállítási és biztonsági funkciók vezérlésére.

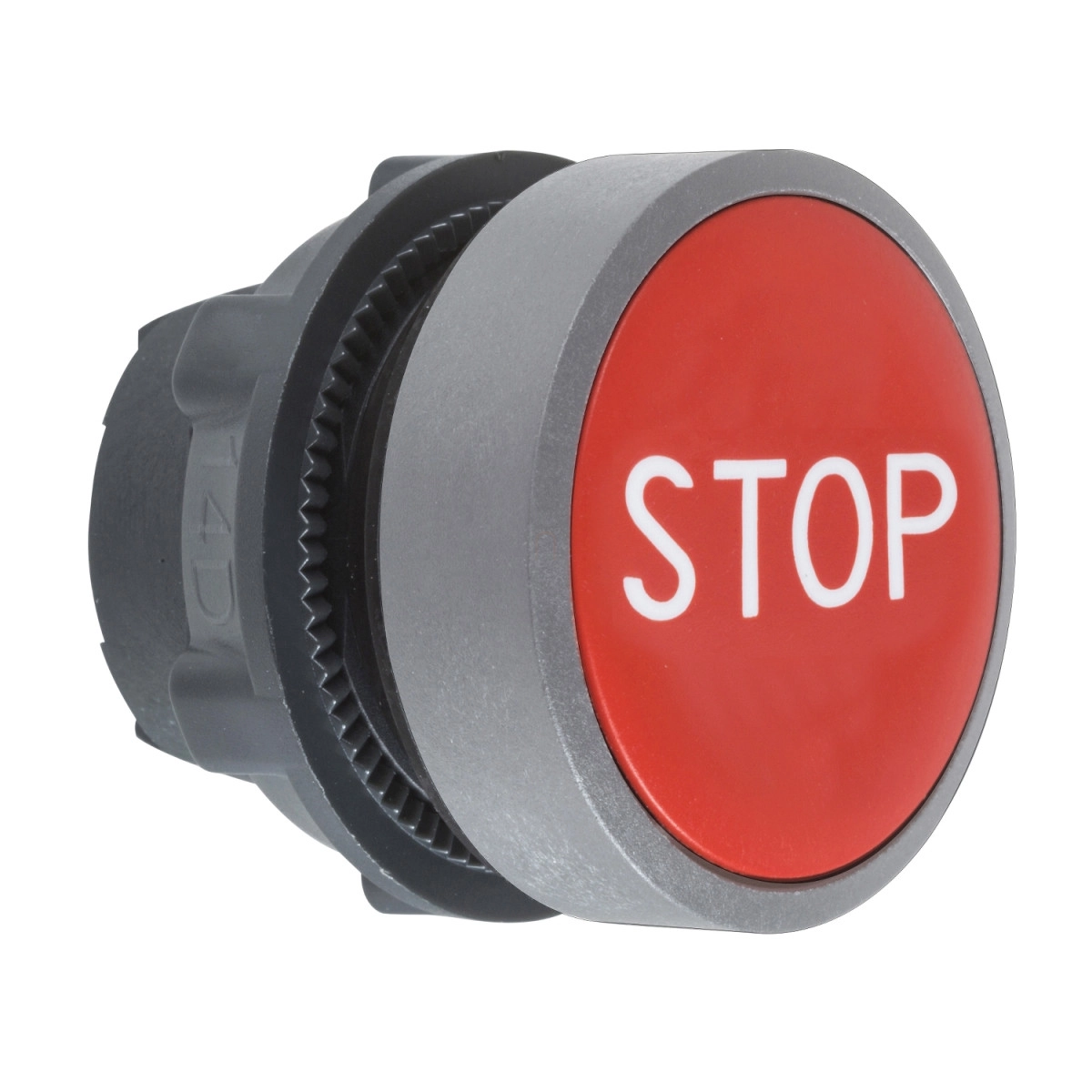

A termék egy nem világítható nyomógomb fejegység, amely 22 mm-es standard furatba szerelhető. Szürke műanyag keret veszi körül a piros, süllyesztett kialakítású nyomógombot, amelyen jól látható fehér STOP felirat található. A Harmony XB5 termékcsalád jellemzője a kiváló mechanikai tartósság - ez a modell akár 10 millió kapcsolási ciklust is kibír, ami jelentősen meghaladja az átlagos ipari nyomógombok élettartamát. A termék kerek kialakítású, ami univerzális felhasználhatóságot biztosít különböző vezérlőpaneleken.
A ZB5AA434C0 nyomógomb fejhez különböző elektromos kapcsolóelemek csatlakoztathatók, többféle érintkezőkonfiguráció szerint. A rendszer rugalmas felépítésű, többféle elektromos összeállítási lehetőséggel rendelkezik, amire a dokumentációban szereplő kódok utalnak: C1 (legfeljebb 9 érintkező egyszeres blokkok használatával, előlapra szerelve), C2 (legfeljebb 9 érintkező egyszeres és dupla blokkok használatával, előlapra szerelve), C11 (legfeljebb 3 érintkező egyszeres blokkok használatával, előlapra szerelve), C15 (legfeljebb 1 érintkező egyszeres blokkok használatával, előlapra szerelve), SF1 (legfeljebb 3 érintkező egyszeres blokkok használatával, előlapra szerelve) és SR1 (legfeljebb 3 érintkező egyszeres blokkok használatával, hátlapra szerelve). Ezek a konfigurációk lehetővé teszik a különböző kapcsolási igények kielégítését, legyen szó egyszerű NO/NC érintkezőkről vagy összetettebb kombinációkról.
A Schneider Electric ZB5AA434C0 nyomógomb fej kiváló környezetállósággal rendelkezik, ami széles körű alkalmazási lehetőségeket biztosít. Az IP66 és IP67 védettség garantálja a por és nedvesség elleni védelmet, míg a NEMA 13 és NEMA 4X besorolás az amerikai szabványok szerinti megbízható működést biztosítja. A termék ellenáll a nagy nyomású mosásnak is (7000000 Pa, 55°C-on, 0,1 m távolságból), valamint IK03 mechanikai védettséggel rendelkezik. Működési és tárolási hőmérséklet-tartománya -40°C és +70°C között van, ami szélsőséges környezeti feltételek mellett is megbízható működést garantál. A termék megfelel számos nemzetközi szabványnak, többek között: IEC 60947-5-1, IEC 60947-1, UL 508, CSA C22.2 No 14 és egyéb előírásoknak. Rendelkezik BV, CSA, DNV, LROS és UL tanúsítványokkal, ami igazolja a magas minőségi és biztonsági követelményeknek való megfelelést. A ZB5AA434C0 kiemelkedő rezgésállósággal (5 gn, 2-500 Hz tartományban) és ütésállósággal (30 gn 18 ms-ig vagy 50 gn 11 ms-ig) rendelkezik, ami tovább növeli a megbízhatóságát ipari környezetben.
Schneider Electric Harmony XB5 - ZB5AA434C0 - műanyag nyomógomb fej, Ø22, visszatérő, piros, "STOP", szürke perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem-világítható nyomógombhoz
Eszköz rövid neve: ZB5
Előlap anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 22 mm
Fejegység típusa: Standard
Minimális rendelési mennyiség: 1
Jelzőegység alakja: Kerek
Működtetés típusa: Rugós visszatérésű
Kezelőgomb kialakítása: Piros, süllyesztett, STOP felirattal (fehér)
Mechanikai jellemzők
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 28 mm
Mechanikai élettartam: 10.000.000 kapcsolási ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos jellemzők
Elektromos összeállítási kód:
C1: legfeljebb 9 érintkező egyszeres blokkok használatával, előlapra szerelve
C2: legfeljebb 9 érintkező egyszeres és dupla blokkok használatával, előlapra szerelve
C11: legfeljebb 3 érintkező egyszeres blokkok használatával, előlapra szerelve
C15: legfeljebb 1 érintkező egyszeres blokkok használatával, előlapra szerelve
SF1: legfeljebb 3 érintkező egyszeres blokkok használatával, előlapra szerelve
SR1: legfeljebb 3 érintkező egyszeres blokkok használatával, hátlapra szerelve
Környezeti jellemzők
Védőkezelés: TH
Tárolási hőmérséklettartomány: -40...+70 °C
Működési hőmérséklettartomány: -40...+70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi szint: IP66 az IEC 60529 szerint, IP67
NEMA védettségi szint: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7.000.000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, CSA C22.2 No 14, UL 508, JIS C8201-1
Termék tanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
