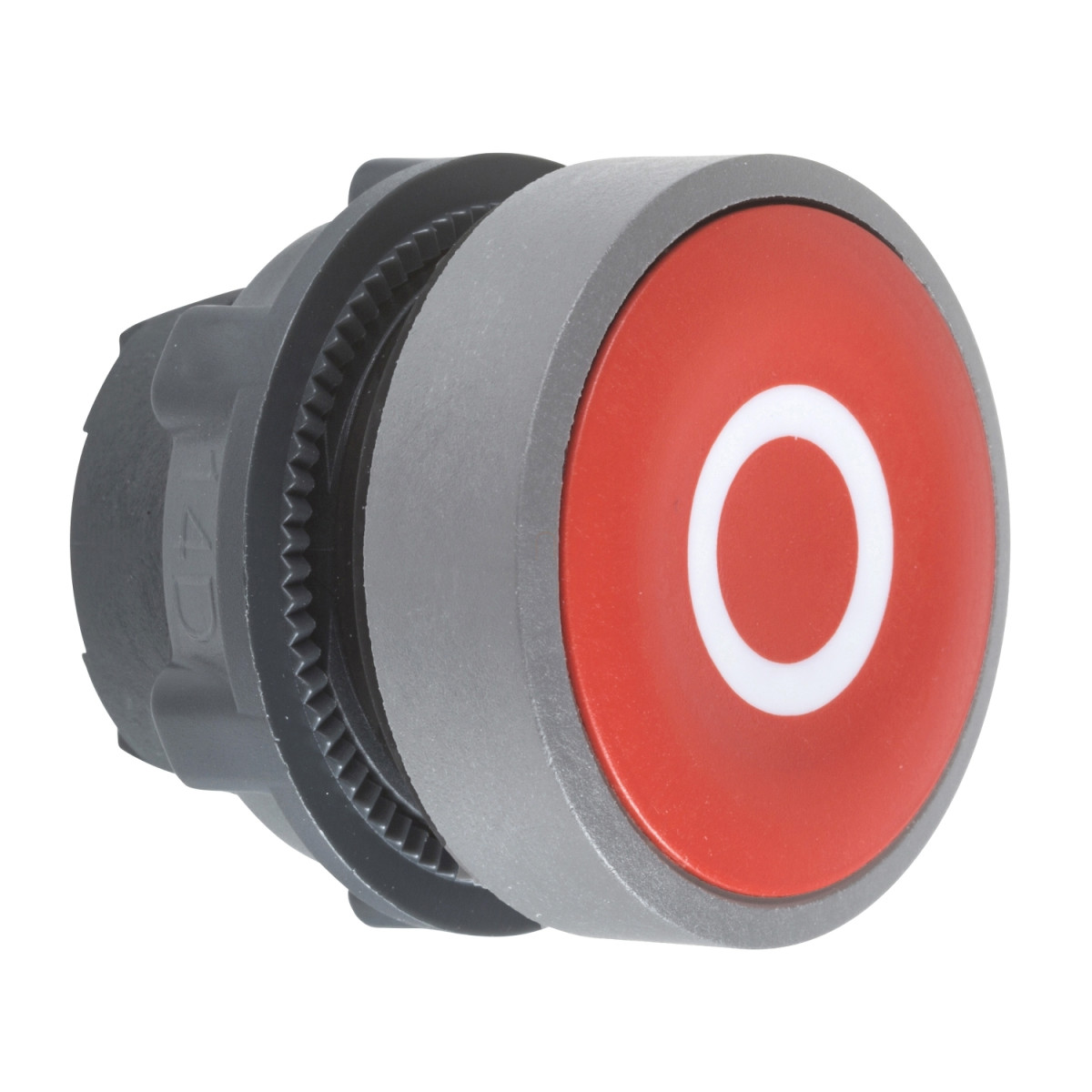

A Schneider Electric Harmony XB5 termékcsaládból származó ZB5AA432C0 cikkszámú műanyag nyomógomb fej egy rendkívül megbízható ipari vezérlőelem, amely számos automatizálási és ipari alkalmazásban kiválóan használható. Ez a 22 mm-es, piros színű, süllyesztett kialakítású nyomógomb fej rugós visszatérítésű működtetéssel rendelkezik, amelyen fehér színű "O" jelzés található szürke színű peremmel.
A Harmony XB5 sorozat különlegessége a kivételes tartósság és megbízhatóság, amit jól mutat a 10 millió működési ciklust garantáló mechanikai élettartam. A nyomógomb ergonomikus kialakítása lehetővé teszi a könnyű és gyors kezelést, miközben a süllyesztett, piros felülettel egyértelműen jelzi a kezelő számára a kikapcsolási funkciót. A fehér "O" jelölés intuitív használatot biztosít még gyengébb fényviszonyok között is, és megfelel a nemzetközi szabványok által előírt jelölési követelményeknek.
A ZB5AA432C0 nyomógomb fej IP66 és IP67 védettségi fokozattal rendelkezik az IEC 60529 szabványnak megfelelően, ami kiváló por- és vízállóságot biztosít. Emellett ellenáll a nagy nyomású mosásnak is (7000000 Pa 55°C-on, 0,1 méter távolságból), valamint IK03 fokozatú ütésállósággal rendelkezik az IEC 50102 szabvány szerint. Ezek a jellemzők alkalmassá teszik a terméket nehéz ipari környezetben történő alkalmazásra, ahol a fokozott környezeti hatásoknak is ellen kell állnia. A -40°C és +70°C közötti működési és tárolási hőmérséklet-tartomány szintén hozzájárul a termék sokoldalú felhasználhatóságához különböző környezeti feltételek mellett.
A nyomógomb fej többféle elektromos konfigurációban használható: C1 kóddal kevesebb mint 9 érintkező esetén egyes blokkok használatával előlapi szerelésben, C2 kóddal kevesebb mint 9 érintkező esetén egyes és kettős blokkok használatával előlapi szerelésben, valamint C11, C15, SF1 és SR1 kódokkal különböző érintkezőszámú és elrendezésű megoldásokban. A rugalmas szerelhetőségnek köszönhetően a termék csavarkötéssel, dugaszolható csatlakozóval vagy nyomtatott áramköri lapra történő szereléssel is rögzíthető. A termék méretei kompaktak: CAD szerinti teljes szélessége és magassága 29 mm, mélysége pedig 28 mm. A termék szabványos kialakítása lehetővé teszi, hogy kompatibilis legyen az XALD 1-5 kivágásos és XALK 2-5 kivágásos állomásokkal, ami tovább növeli a felhasználási lehetőségek körét.
Schneider Electric Harmony XB5 - ZB5AA432C0 - műanyag nyomógomb fej, Ø22, visszatérő, piros, "O", szürke perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5
Előlapi keret anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 22 mm
Fejtípus: Szabványos
Értékesítési egység: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Piros, süllyesztett, O (fehér) jelöléssel
Kiegészítő jellemzők
CAD szerinti teljes szélesség: 29 mm
CAD szerinti teljes magasság: 29 mm
CAD szerinti teljes mélység: 28 mm
Mechanikai élettartam: 10 000 000 ciklus
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kódja:
C1 - <9 érintkező esetén egyes blokkok használatával előlapi szerelésben
C2 - <9 érintkező esetén egyes és kettős blokkok használatával előlapi szerelésben
C11 - <3 érintkező esetén egyes blokkok használatával előlapi szerelésben
C15 - <1 érintkező esetén egyes blokkok használatával előlapi szerelésben
SF1 - <3 érintkező esetén egyes blokkok használatával előlapi szerelésben
SR1 - <3 érintkező esetén egyes blokkok használatával hátsó szerelésben
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, UL 508, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Rezgés- és ütésállóság
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszos gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszos gyorsulás az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
