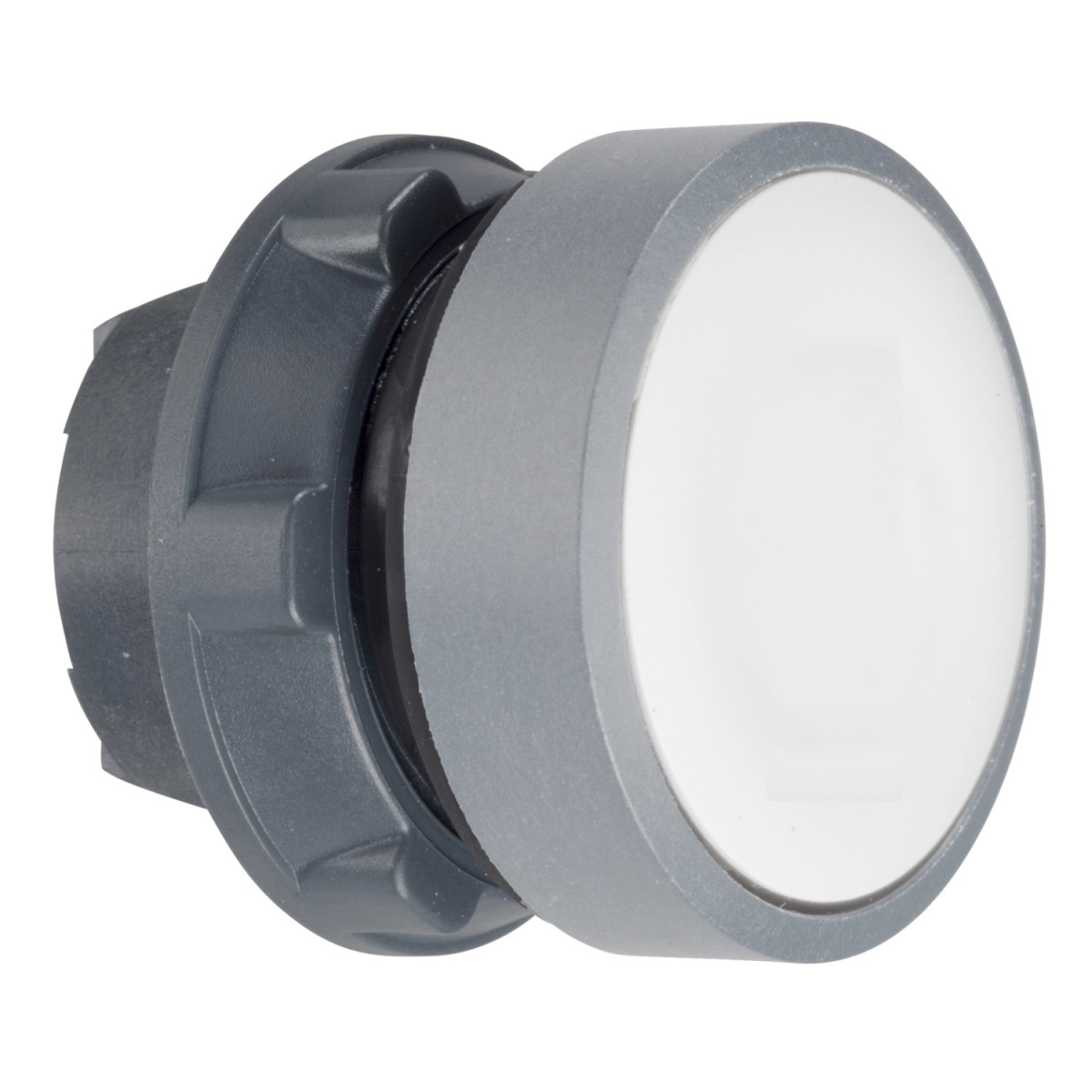

A Schneider Electric Harmony XB5 sorozatú ZB5AA131C0 műanyag nyomógomb fej kiváló minőséget és megbízható teljesítményt kínál az ipari automatizálás és vezérlés területén. Ez a 22 mm átmérőjű, fehér színű, süllyesztett nyomógomb rugós visszatérésű működéssel rendelkezik, és fekete "I" jelöléssel van ellátva a szürke peremén, ami egyértelmű vizuális azonosítást biztosít a kezelőpanelen.
A termék a Harmony XB5 termékcsaládhoz tartozik, amely kifejezetten ipari környezetbe tervezett, nagy megbízhatóságú nyomógombok, kapcsolók és jelzőlámpák széles választékát kínálja. A ZB5AA131C0 nem világító nyomógomb fejként funkcionál, és számos különböző kapcsolóelemmel kombinálható a vezérlési igényektől függően. A műanyag, színbevonatú szürke keret és a kerek kialakítású süllyesztett fehér nyomógomb esztétikus és egyben funkcionális megjelenést biztosít. A standard fejtípus ideális általános célú alkalmazásokhoz, ahol egyszerű be/ki vezérlés vagy jelzés szükséges.
Műszaki szempontból a termék figyelemreméltó paraméterekkel rendelkezik. A ZB5AA131C0 különlegesen hosszú, 10 millió ciklusos mechanikai élettartammal büszkélkedhet, ami bizonyítja a Schneider Electric elkötelezettségét a tartósság és a megbízhatóság iránt. Az IP66 és IP67 védettségi fokozat biztosítja a por és víz elleni kiváló védelmet, ami lehetővé teszi a termék használatát még a legzordabb ipari környezetben is. NEMA 13 és NEMA 4X besorolással is rendelkezik, ami tovább erősíti a termék alkalmazhatóságát különböző ipari környezetekben. A nyomógomb fej ellenáll akár 7000000 Pa nyomású, 55 °C hőmérsékletű magasnyomású mosóval történő tisztításnak 0,1 méter távolságból, ami különösen előnyös olyan iparágakban, ahol a rendszeres és alapos tisztítás elengedhetetlen, mint például az élelmiszeripar vagy a gyógyszeripar. Az IK03 ütésállósági fokozat további védelmet nyújt a mechanikai behatásokkal szemben.
A ZB5AA131C0 nyomógomb fej különböző szerelési lehetőségeket kínál, ideértve a csavarszorítós kapcsokkal, dugaszolható csatlakozókkal vagy nyomtatott áramköri lapra történő csatlakoztatást. A CAD szerinti méretei (29 mm szélesség, 29 mm magasság, 28 mm mélység) kompakt kialakítást biztosítanak, lehetővé téve a könnyű integrálást a különböző vezérlőpanelekbe. A termék különböző elektromos konfigurációs kódokkal használható, mint például C1, C2, C11, C15, SF1 és SR1, ami rugalmas alkalmazási lehetőségeket kínál a különböző vezérlési igények kielégítésére. A termék 1 darabos oszthatatlan eladási egységben kapható, és számos nemzetközi szabványnak megfelel, beleértve az UL 508, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1 és JIS C8201-1 szabványokat. Rendelkezik DNV, CSA, BV, LROS (Lloyds Register of Shipping) és UL tanúsítványokkal, ami biztosítja a globális elfogadottságot és alkalmazhatóságot. Az üzemeltetési és tárolási hőmérséklet tartománya -40°C és +70°C között van, ami lehetővé teszi a termék használatát széles hőmérséklet tartományban.
Schneider Electric Harmony XB5 - ZB5AA131C0 - műanyag nyomógomb fej, Ø22, visszatérő, fehér, "I", szürke perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Rövid név: ZB5
Perem anyaga: Műanyag színbevonatú szürke
Szerelési átmérő: 22 mm
Fejtípus: Standard
Oszthatatlan eladási mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Fehér süllyesztett, I (fekete)
Műszaki paraméterek
CAD szerinti szélesség: 29 mm
CAD szerinti magasság: 29 mm
CAD szerinti mélység: 28 mm
Mechanikai élettartam: 10000000 ciklus
Állomásnév
XALD 1...5 kivágás
XALK 2...5 kivágás
Elektromos összeállítási kód
C1 < 9 érintkezőhöz, egyes blokkokat használva elülső szerelésben
C2 < 9 érintkezőhöz, egyes és dupla blokkokat használva elülső szerelésben
C11 < 3 érintkezőhöz, egyes blokkokat használva elülső szerelésben
C15 < 1 érintkezőhöz, egyes blokkokat használva elülső szerelésben
SF1 < 3 érintkezőhöz, egyes blokkokat használva elülső szerelésben
SR1 < 3 érintkezőhöz, egyes blokkokat használva hátsó szerelésben
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemeltetési környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Ellenállás magasnyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: DNV, CSA, BV, LROS (Lloyds Register of Shipping), UL listázott
Ütés- és rezgésállóság
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
