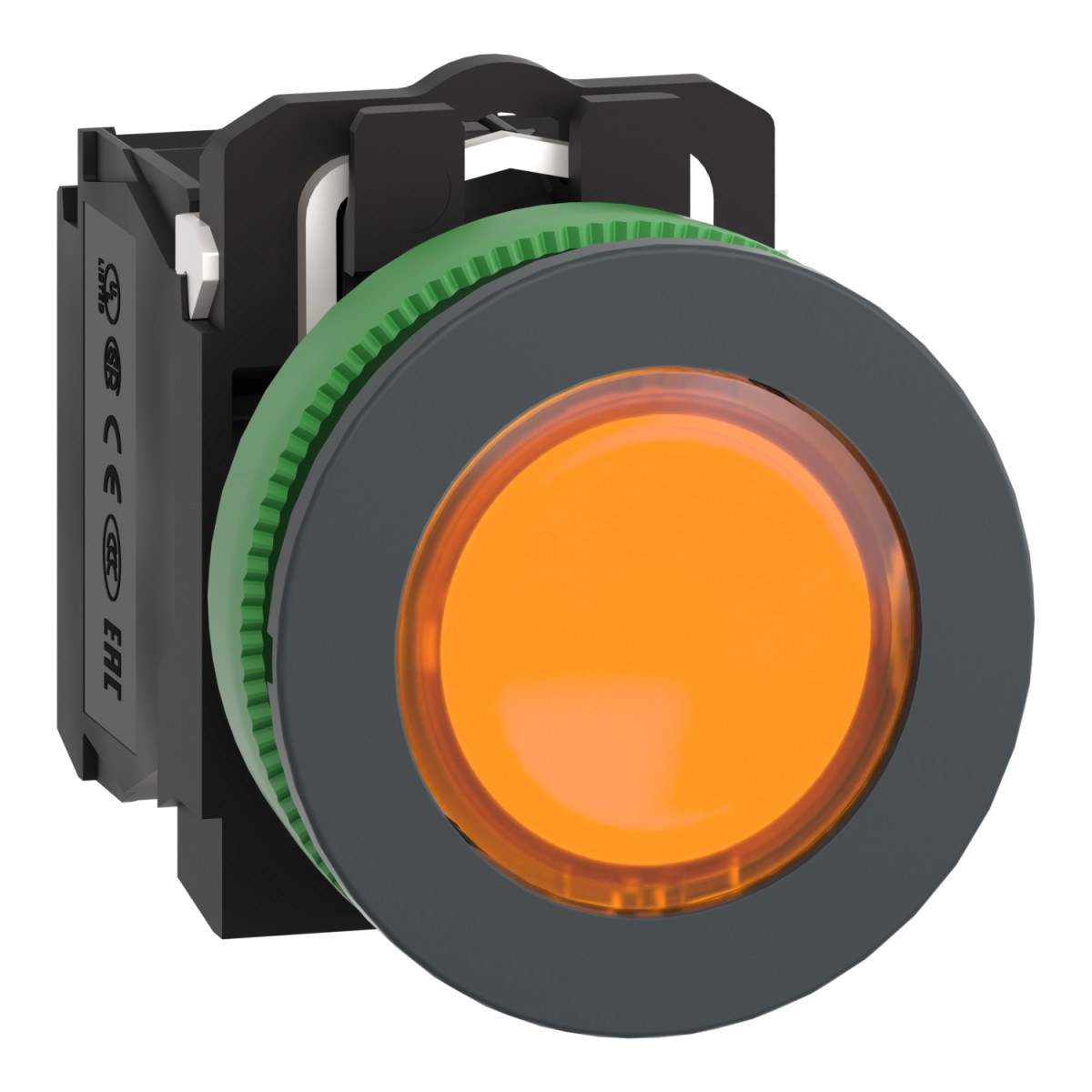

A Schneider Electric Harmony XB5 sorozatába tartozó XB5FW35G5 egy professzionális, narancsszínű világító nyomógomb, amely ipari vezérlőpanelek és automatizálási rendszerek nélkülözhetetlen eleme. Ez a kompakt, mégis rendkívül strapabíró kapcsolóelem a legmostohább környezeti feltételek mellett is megbízható működést garantál, miközben feltűnő narancs színével jól látható visszajelzést biztosít a kezelő számára.
Az XB5FW35G5 nyomógomb elsősorban gépgyártók, rendszerintegrátorok és ipari berendezések tervezői számára készült. A termék 30,5 mm-es szabványos szerelési átmérőjének köszönhetően könnyen illeszthető a legtöbb ipari panelbe. A sötétszürke műanyag keretbe foglalt narancsszínű kezelőfelület és a beépített univerzális LED világítás optimális láthatóságot biztosít változó fényviszonyok mellett is. A nyomógomb rugós visszatérítéssel működik, és egyaránt tartalmaz 1 NO (záró) és 1 NC (bontó) érintkezőt, így sokféle vezérlési feladathoz alkalmazható.
A termék műszaki paraméterei lenyűgözőek: 110...120 V AC 50/60 Hz tápfeszültséggel működtethető, 1 NO + 1 NC kontaktus konfigurációval rendelkezik. A csavarzáras csatlakozókapcsok lehetővé teszik akár 2 × 1,5 mm² keresztmetszetű vezetékek bekötését kábelvéggel (IEC 60947-1 szerint), vagy 1 × 0,22...2 × 2,5 mm² keresztmetszetű vezetékek bekötését kábelvég nélkül. A termék IP védettségi szintje kifejezetten magas - IP66, IP67, IP69 és IP69K -, így por, víz és nagy nyomású mosás ellen is védett. A nyomógomb kivételes ellenállóképességgel bír a nagy nyomású tisztítással szemben, akár 7000000 Pa nyomást is kibír 55°C-on, 0,1 m távolságból.
A XB5FW35G5 egyéb fontos jellemzői közé tartozik a 42 mm magasság, 36,6 mm szélesség és 55 mm mélység. A gomb teljes működési útja 4,3 mm, ebből 1,5 mm az NC érintkező elektromos állapotának megváltoztatásához, és 2,6 mm az NO érintkező elektromos állapotának megváltoztatásához szükséges. A működtetéshez 3,8 N erő szükséges, a mechanikai élettartam pedig lenyűgöző: 10 millió kapcsolási ciklus. Az elektromos élettartam is figyelemre méltó: AC-15 üzemmódban, 230V-nál 2A terheléssel 1 millió ciklus. A beépített univerzális LED élettartama 100 000 óra névleges feszültségen, 25°C-on. A termék ellenáll az elektromágneses zavaroknak, a villámimpulzusoknak és a gyors tranzienseknek is, így ideális választás kritikus ipari környezetben történő alkalmazásokhoz. A Schneider Electric Harmony XB5FW35G5 nyomógomb megfelel számos nemzetközi szabványnak, többek között az IEC 60947-1, UL 508, CSA C22.2 No 14 és egyéb vonatkozó előírásoknak.
Schneider Electric Harmony XB5 - XB5FW35G5 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb
Eszköz rövidnév: XB5F
Kivitel anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fejrész típusa: Beépített-süllyesztett
Szerelési átmérő: 30,5 mm
Eladási egység: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Narancssárga süllyesztett, jelölés nélkül
Működtető kiegészítő információk: Sima lencsével
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkezés működése: Lassú-bontás
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzófoglalat: Integrált LED
[Us] névleges tápfeszültség: 110...120 V AC 50/60 Hz
Kupakvédő/működtető vagy lencse színe: Narancssárga
Kiegészítő adatok
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Kapcsok leírása ISO n°1: (21-22)NC, (13-14)NO
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Az IEC 60947-5-1 K. függeléke szerint
Működési út: 1,5 mm (NC elektromos állapotának változásakor), 2,6 mm (NO elektromos állapotának változásakor), 4,3 mm (teljes út)
Működtető erő: 3,5 N NC elektromos állapotváltozás, 3,8 N
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos kompatibilis Philips 1-es csavarhúzóval, Kereszthornyos kompatibilis pozidriv 1-es csavarhúzóval, Hornyos kompatibilis lapos Ø 4 mm csavarhúzóval, Hornyos kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkező anyag: Ezüst ötvözet (Ag/Ni)
Rövidzárlat-védelem: 10 A gG típusú biztosíték az IEC 60947-5-1 szerint
[Ith] hagyományos szabad levegős hőáram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (szennyezési fokozat 3) az IEC 60947-1 szerint
[Uimp] névleges impulzusállóság: 6 kV az IEC 60947-1 szerint
Környezeti paraméterek
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
