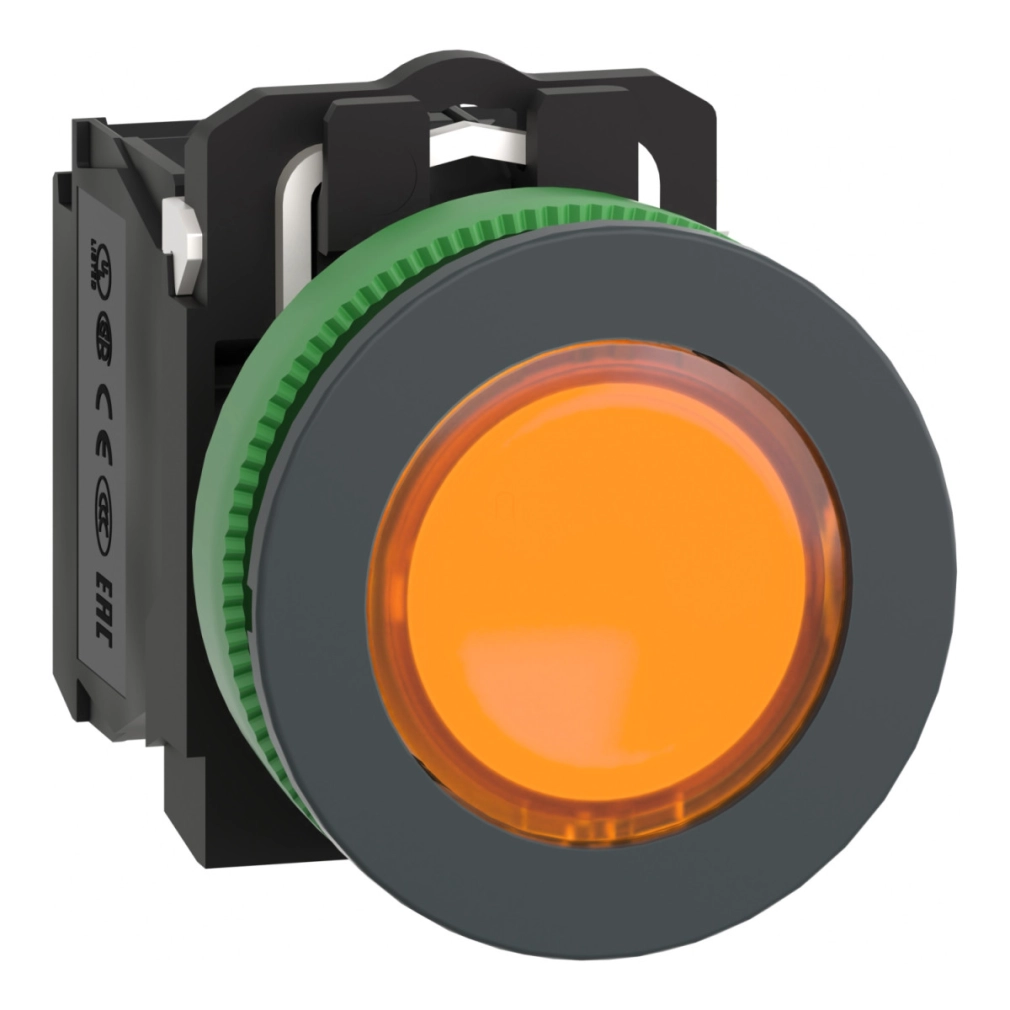

A Schneider Electric Harmony XB5 termékcsalád XB5FW35B5 típusú megvilágított nyomógombja ideális választás ipari környezetbe és vezérlőpanelekre, ahol fontos a megbízható működés és a vizuális visszajelzés. Ez a narancs színű, 30 mm átmérőjű, univerzális LED-del ellátott kezelőelem tökéletes megoldást nyújt a gépi berendezések, ipari folyamatirányítási rendszerek és automatizált gyártósorok vezérlőpaneljeinek kialakításához.
A termék süllyesztett kivitelű nyomógombbal rendelkezik, amely körül sötétszürke műanyag keret található. A nyomógomb egyszerre tartalmaz 1 NO (záró) és 1 NC (nyitó) érintkezőt, amely univerzálisan használható különböző vezérlési feladatokhoz. Az XB5FW35B5 univerzális LED-világítással rendelkezik, amely 24 V AC/DC tápfeszültséget igényel 50/60 Hz frekvencián. A terméket kiemelkedő mechanikai és elektromos tartósság jellemzi - 10 millió kapcsolási ciklust bír ki, valamint kiváló védelemmel rendelkezik a környezeti hatások ellen (IP66, IP67, IP69, IP69K védettségi fokozattal és NEMA 13, NEMA 4X tanúsítvánnyal). A nyomógomb ellenáll a magas nyomású mosásnak is, amely különösen hasznos élelmiszeripari és más higiéniai szempontból kritikus alkalmazásoknál.
A termék műszaki paraméterei figyelemre méltóak: 3,5 N működtetési erő szükséges az NC érintkező állapotváltozásához, összesen 4,3 mm a teljes működési út. A csatlakozás csavaros sorkapcsokkal történik, maximum 2 x 1,5 mm² vagy 1 x 0,22...2 x 2,5 mm² kábelmérettel. Az XB5FW35B5 ezüst ötvözetű (Ag/Ni) érintkezőkkel rendelkezik, és 10 A rövidzárlat elleni védelemmel van ellátva. További fontos jellemzői a 600 V szigetelési feszültség, 6 kV impulzus túlfeszültség tűrés, valamint széles hőmérséklettartomány (-40...70 °C). A termék különleges műszaki sajátossága a pozitív nyitás (az IEC 60947-5-1 K függelék szerint), amely biztonsági alkalmazásoknál fontos szempont. Az XB5FW35B5 teljes elektromágneses kompatibilitással rendelkezik: ellenáll a gyors tranzienseknek (2 kV), elektromágneses mezőknek (10 V/m) és elektrosztatikus kisüléseknek (6 kV érintkezés, 8 kV levegő).
A Harmony XB5 sorozatba tartozó XB5FW35B5 nyomógomb méretei optimálisak a szabványos vezérlőpanelekbe való beépítéshez. 36,6 mm széles, 42 mm magas és 55 mm mély, a rögzítési átmérő 30,5 mm. A nyomógomb beépítéséhez szükséges 30,5 mm-es furatot a panelen kell kialakítani, a rögzítéshez 0,8-1,2 Nm nyomaték javasolt. A termék jellemzőit és műszaki adatait az IEC 60947-1, UL 508, CSA C22.2 No 14 és más nemzetközi szabványok szerint tesztelik, ami garantálja a minőséget és megbízhatóságot. A Schneider Electric XB5FW35B5 nyomógomb UL és CSA tanúsítással rendelkezik, így világszerte használható különböző iparágakban, ahol fontos a vizuális visszajelzés és a megbízható kapcsolási teljesítmény.
Harmony XB5 megvilágított nyomógomb műszaki adatok
Általános adatok
Termékcsalád: Harmony XB5
Eszköz típusa: Megvilágított nyomógomb
Rövid terméknév: XB5F
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fej típusa: Beépített, süllyesztett
Szerelési átmérő: 30,5 mm
Jelzőegység fejének alakja: Kerek
Működési jellemzők
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Narancs színű, süllyesztett, jelölés nélküli
További információ: Sima lencsével
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontás
Működési út: 1,5 mm (NC állapotváltozás), 2,6 mm (NO állapotváltozás), 4,3 mm (teljes út)
Működtetési erő: 3,5 N NC állapotváltozás, 3,8 N
Mechanikai élettartam: 10000000 ciklus
Elektromos jellemzők
Csatlakozások - sorkapcsok: Csavaros sorkapocs, <= 2 x 1,5 mm² kábelkötéssel IEC 60947-1 szerint, Csavaros sorkapocs, 1 x 0,22...2 x 2,5 mm² kábelkötés nélkül IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzó foglalat: Beépített LED
Névleges tápfeszültség: 24 V AC/DC 50/60 Hz
Tápfeszültség határok: 19,2...30 V DC, 21,6...26,4 V AC
Áramfelvétel: 18 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Jelzés típusa: Állandó
Névleges szigetelési feszültség: 600 V (szennyezettségi fok 3) IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV IEC 60947-1 szerint
Konvencionális szabad levegő termikus áram: 10 A IEC 60947-5-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 IEC 60947-5-1 szerint, 6 A 120 V-nál, AC-15, A600 IEC 60947-5-1 szerint, 0,1 A 600 V-nál, DC-13, Q600 IEC 60947-5-1 szerint, 0,27 A 250 V-nál, DC-13, Q600 IEC 60947-5-1 szerint, 0,55 A 125 V-nál, DC-13, Q600 IEC 60947-5-1 szerint, 1,2 A 600 V-nál, AC-15, A600 IEC 60947-5-1 szerint
Rövidzárlati védelem: 10 A gG típusú biztosíték IEC 60947-5-1 szerint
Védettségi jellemzők
IP védettségi fokozat: IP66, IP67, IP69, IP69K IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 IEC 50102 szerint
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Pozitív nyitás: IEC 60947-5-1 K függelék szerint
Túlfeszültség kategória: II. osztály IEC 60536 szerint
Fizikai jellemzők
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Sorkapocs leírás ISO n°1: (21-22)NC, (13-14)NO
Meghúzási nyomaték: 0,8...1,2 N.m IEC 60947-1 szerint
Csavarfej alakja: Kereszthorony kompatibilis Philips 1-es csavarhúzóval, Kereszthorony kompatibilis pozidriv 1-es csavarhúzóval, Hornyolt kompatibilis 4 mm átmérőjű lapos csavarhúzóval, Hornyolt kompatibilis 5,5 mm átmérőjű lapos csavarhúzóval
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Vizsgálati szabványok
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1, ISO 22196:2011, ISO 21702
Terméktanúsítványok: UL listed, CSA
Vibrációállóság: 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m IEC 61000-4-3 szerint
Elektrosztatikus kisüléssel szembeni ellenállás: 6 kV érintkezésnél (fém részeken) IEC 61000-4-2 szerint, 8 kV szabad levegőben (szigetelő részeken) IEC 61000-4-2 szerint
Elektromágneses kibocsátás: B osztály IEC 55011 szerint
Túlfeszültség-állóság: 1 kV IEC 61000-4-5 szerint
