A Schneider Electric Harmony XB5 sorozatú XB5FK135M5 típusú világító választókapcsoló egy professzionális ipari kapcsolóelem, amely kiváló minőségű kivitelben kínál megbízható működést és hosszú élettartamot. Ez a panelbe süllyeszthető, komplett műanyag kivitelű kapcsoló ideális választás vezérlőpanelekbe, gépekbe és ipari berendezésekbe történő beépítéshez, ahol szükség van a kapcsoló állapotának vizuális visszajelzésére is.

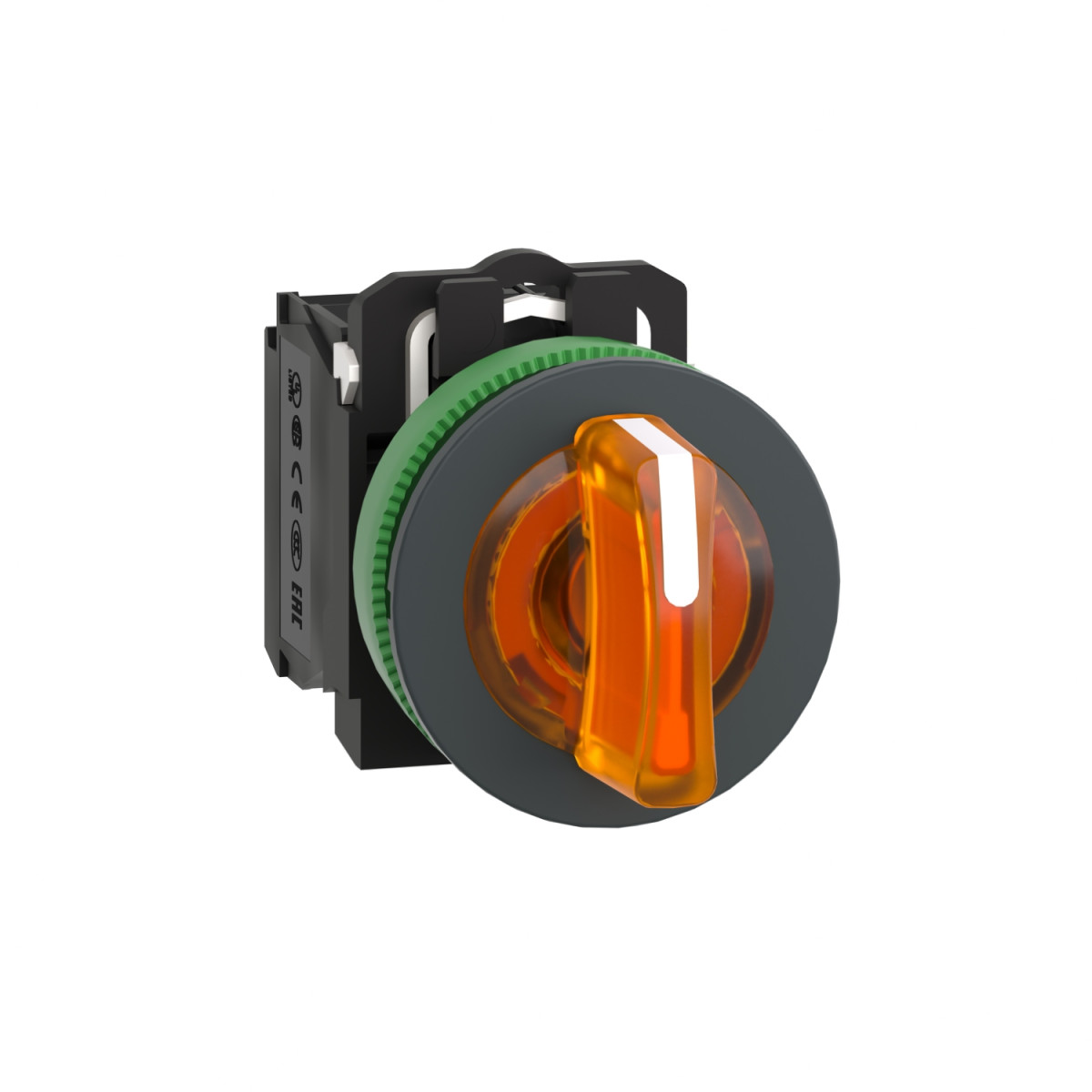

A termék sötétszürke műanyag kerettel és feltűnő narancssárga fogantyúval rendelkezik, amely nemcsak esztétikus megjelenést biztosít, hanem jó láthatóságot is garantál ipari környezetben. A 30,5 mm-es beépítési átmérőjének köszönhetően szabványos méretű furatokba egyszerűen beépíthető. A világításért univerzális LED gondoskodik, amely 230...240 V AC tápfeszültséggel működik, 50/60 Hz frekvencián. A kapcsoló 3 pozíciós, +/- 45 fokos elfordulási tartománnyal rendelkezik, így ideális választás olyan alkalmazásokhoz, ahol több üzemmód között kell váltani.
A Harmony XB5FK135M5 kapcsoló kontaktusai 1 NO (záró) + 1 NC (nyitó) konfigurációban kerülnek szállításra, lassú bontású érintkezőkkel. Ez biztosítja a megbízható kapcsolást és a hosszú elektromos élettartamot. A csatlakoztatás csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékek fogadására alkalmasak kábelvéggel, vagy minimum 1 x 0,22 mm² keresztmetszetű vezetékek fogadására kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A pozitív nyitású NC érintkező az IEC 60947-5-1 szabvány K függelékének megfelelően biztonsági alkalmazásokhoz is használható.
A kapcsoló mechanikai élettartama kiemelkedő, akár 500 000 kapcsolási ciklust is kibír. Elektromos élettartama szintén imponáló, 1 000 000 ciklus AC-15 alkalmazásban, 2 A terheléssel 230 V-on. A kapcsoló névleges szigetelési feszültsége 600 V (3-as szennyezettségi fokozat), lökőfeszültség-állósága pedig 6 kV az IEC 60947-1 szerint. A termék névleges üzemi árama alkalmazástól függően 3 A 240 V AC-15 esetén, 6 A 120 V AC-15 esetén, vagy egyenáramú terheléseknél 0,1 A 600 V DC-13, 0,27 A 250 V DC-13 és 0,55 A 125 V DC-13 terheléseknél.
A termék védettségi szintje rendkívül magas, IP66, IP67, IP69 és IP69K besorolással rendelkezik az IEC 60529 szabvány szerint, ami azt jelenti, hogy teljesen por- és vízzáró, valamint nagynyomású vízsugárral szemben is ellenálló (akár 7000000 Pa nyomásig 55°C-on, 0,1 m távolságból). Emellett NEMA 13 és NEMA 4X védelmi osztálynak is megfelel. Az ütésállósága IK03 az IEC 50102 szabvány szerint. Széles hőmérsékleti tartományban használható, -40...70°C között tárolható és üzemeltethető.
A kapcsoló megfelel a legfontosabb nemzetközi szabványoknak, többek között az IEC 60947-1, UL 508, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1 és JIS C8201-1 előírásoknak. A termék UL és CSA minősítésekkel is rendelkezik, így világszerte használható. Rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, ütésállósága pedig 30 gn (időtartam = 18 ms) vagy 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint.
Schneider Electric Harmony XB5 - XB5FK135M5 - panelbe süllyesztett komplett műanyag világító kapcsoló, Ø30, 3 állású, 230 VAC, 1NO+1NC, narancs műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító választókapcsoló
Rövid terméknév: XB5F
Keret anyaga: Sötétszürke műanyag
Fejrész típusa: Beépített, süllyesztett
Rögzítési átmérő: 30,5 mm
Minimális rendelési mennyiség: 1
Jelzőegység fejrészének alakja: Kerek
Működtető típusa: Maradó állású
Működtető profilja: Narancssárga standard fogantyú, jelöletlen
Működtető pozíció információk: 3 pozíció +/- 45°
Érintkező típus és összetétel: 1 NO + 1 NC
Érintkező működése: Lassú bontású
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Izzó foglalat: Beépített LED
Névleges tápfeszültség: 230...240 V AC 50/60 Hz
Fizikai jellemzők
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 71 mm
Kapcsok leírása ISO n°1: (21-22)NC
(13-14)NO
Elektromos paraméterek
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval
Kereszt kompatibilis pozidriv 1-es csavarhúzóval
Hornyolt kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyolt kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Hagyományos, szabad levegőn mért termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-on, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
1000000 ciklus, AC-15, 3 A 120 V-on, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
1000000 ciklus, AC-15, 4 A 24 V-on, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
1000000 ciklus, DC-13, 0,2 A 110 V-on, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
1000000 ciklus, DC-13, 0,5 A 24 V-on, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V és 1 mA esetén tiszta környezetben az IEC 60947-5-4 szerint
Λ < 10exp(-8) 17 V és 5 mA esetén tiszta környezetben az IEC 60947-5-4 szerint
Fényforrás: Univerzális LED
Tápfeszültség határértékek: 195...264 V AC
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1
UL 508
JIS C8201-5-1
IEC 60947-5-4
IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-1
Terméktanúsítványok: UL listed
CSA
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
Mechanikai élettartam: 500000 ciklus
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: NC érintkezővel az IEC 60947-5-1 K függeléke szerint
