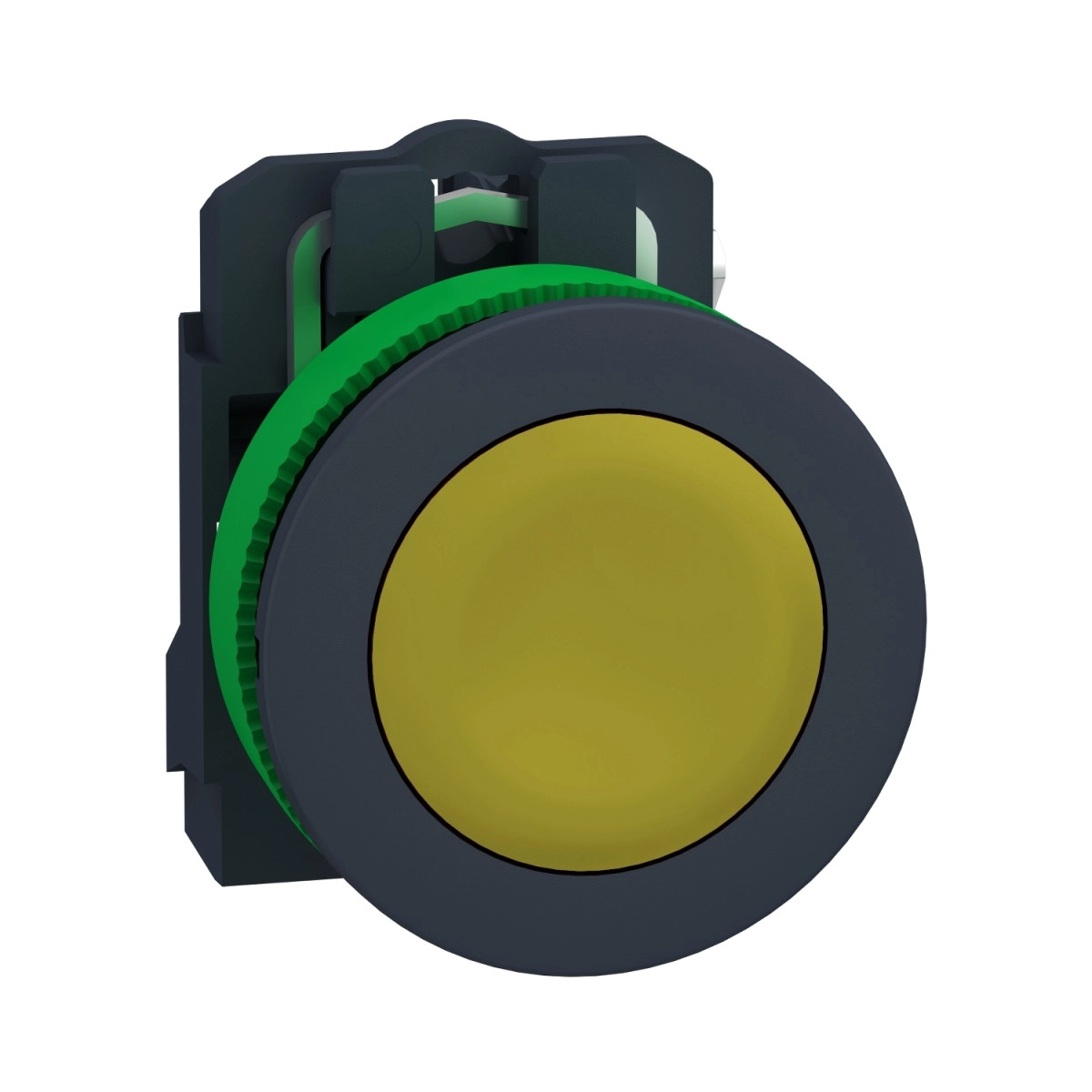

A Schneider Electric Harmony XB5 termékcsaládhoz tartozó XB5FA51 nyomógomb egy kiváló minőségű, süllyesztett kivitelű, sárga színű ipari nyomógomb, amely számos ipari vezérlési és automatizálási feladat megoldására kínál megbízható megoldást. Ez a műanyag szerkezetű eszköz tökéletes választás különböző gépek, berendezések és vezérlőpanelek számára, ahol fontos a megbízható működés és a hosszú élettartam.
Az XB5FA51 nyomógomb 30,5 mm-es szerelőátmérővel rendelkezik, így könnyen beépíthető szabványos méretű panelekbe. A süllyesztett kivitel elegáns megjelenést biztosít, míg a rugós visszatérítés garantálja, hogy a gomb minden megnyomás után visszatér alaphelyzetébe. A terméket egy normál nyitott (NO) érintkezővel szerelték fel, amely lassan bontó működési karakterisztikával rendelkezik. A csatlakoztatás csavaros kapcsokkal történik, amelyek legfeljebb 2×1,5 mm² keresztmetszetű vezetékeket fogadnak IEC 60947-1 szabványnak megfelelő kábelvéggel, vagy kábelvég nélkül 1×0,22...2×2,5 mm² vezetékeket.
A Harmony XB5 sorozat XB5FA51 modellje kiemelkedő műszaki paraméterekkel büszkélkedhet. A 10 millió ciklust meghaladó mechanikai élettartam és az 1 millió ciklus elektromos élettartam biztosítja, hogy a nyomógomb hosszú távon is megbízhatóan teljesít a legmegterhelőbb ipari környezetben is. A termék lenyűgöző magas nyomású mosással szembeni ellenállással rendelkezik (7000000 Pa 55 °C-on, 0,1 m távolságból), így még a legmostohább körülmények között is használható. Az eszköz működési útja 2,6 mm az NO érintkező elektromos állapotának megváltoztatásához, a teljes működési út pedig 4,3 mm. A működtetéshez szükséges erő 3,8 N.
A termék kiemelkedő villamos tulajdonságokkal rendelkezik: 600 V névleges szigetelési feszültség (Ui), 6 kV névleges lökőfeszültség-állóság (Uimp), valamint 10 A hagyományos termikus áram. A névleges üzemi áram (Ie) AC-15 üzemmódban 3 A 240 V-nál, 6 A 120 V-nál, vagy 1,2 A 600 V-nál. DC-13 üzemmódban 0,1 A 600 V-nál, 0,27 A 250 V-nál, vagy 0,55 A 125 V-nál. A rövidzárlat elleni védelmet 10 A-es, gG típusú olvadóbiztosító biztosítja az IEC 60947-5-1 szabványnak megfelelően. Az elektromos megbízhatóságot jól mutatja a Λ < 10exp(-6) 5 V és 1 mA esetén, illetve a Λ < 10exp(-8) 17 V és 5 mA esetén tiszta környezetben.
A Schneider Electric XB5FA51 nyomógomb széles hőmérséklettartományban, -40...+70 °C között használható. A védettségi szint rendkívül magas: IP66, IP67, IP69, IP69K, valamint NEMA 13 és NEMA 4X besorolást is kapott. Ütésállósága IK03 az IEC 50102 szabványnak megfelelően. Rezgésállósága 5 gn (f= 2...500 Hz) vagy 2 mm csúcstól csúcsig (f= 2...10 Hz). Az eszköz kiváló ütésállósággal is rendelkezik: 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra, illetve 25 gn (időtartam = 6 ms) 1000 ütésre minden tengely mentén. A termék megfelel számos nemzetközi szabványnak, beleértve az IEC 60947-1, UL 508, IEC 60947-5-4, IEC 60947-5-1 és CSA C22.2 No 14 szabványokat.
Schneider Electric Harmony XB5 - XB5FA51 - panelbe süllyesztett komplett műanyag nyomógomb, Ø30, visszatérő, 1NO, sárga műszaki adatok
Általános adatok
Termékcsalád: Harmony XB5
Terméktípus: Nyomógomb
Rövid terméknév: XB5F
Termék kompatibilitás: ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33, ZB4FBZ007
Fizikai és mechanikai jellemzők
Előlap anyaga: Műanyag
Előlap színe: Sötétszürke műanyag
Fej típusa: Beépített-süllyesztett
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 30,5 mm
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Sárga süllyesztett, jelöletlen
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Elektromos jellemzők
Érintkező típusa és összetétele: 1 NO
Érintkező működése: Lassan bontó
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szabványnak megfelelően
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szabványnak megfelelően
Kapcsok leírása ISO n°1: (13-14)NO
Érintkezők használata: Szabványos érintkezők
Pozitív nyitás: Nélkül
Működési út: 2,6 mm (NO változó elektromos állapot)
4,3 mm (teljes út)
Működési erő: 3,8 N NO változó elektromos állapot
Mechanikai tartósság
Mechanikai tartósság: 10000000 ciklus
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szabványnak megfelelően
Csavar jellemzők
Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval
Kereszt kompatibilis pozidriv 1-es csavarhúzóval
Hornyos kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyos kompatibilis lapos Ø 5,5 mm csavarhúzóval
Elektromos jellemzők
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A patron biztosíték gG típus az IEC 60947-5-1 szabványnak megfelelően
[Ith] hagyományos termikus áram: 10 A az IEC 60947-5-1 szabványnak megfelelően
[Ui] névleges szigetelési feszültség: 600 V (szennyezettségi fok 3) az IEC 60947-1 szabványnak megfelelően
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szabványnak megfelelően
[Ie] névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szabványnak megfelelően
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szabványnak megfelelően
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szabványnak megfelelően
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szabványnak megfelelően
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szabványnak megfelelően
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szabványnak megfelelően
Elektromos tartósság
Elektromos tartósság: 1000000 ciklus AC-15, 2 A 230 V-nál, működési sebesség <3600 cikl/h, terhelési tényező: 0,5 az IEC 60947-5-1 szabvány C függelékének megfelelően
1000000 ciklus AC-15, 3 A 120 V-nál, működési sebesség <3600 cikl/h, terhelési tényező: 0,5 az IEC 60947-5-1 szabvány C függelékének megfelelően
1000000 ciklus AC-15, 4 A 24 V-nál, működési sebesség <3600 cikl/h, terhelési tényező: 0,5 az IEC 60947-5-1 szabvány C függelékének megfelelően
1000000 ciklus DC-13, 0,2 A 110 V-nál, működési sebesség <3600 cikl/h, terhelési tényező: 0,5 az IEC 60947-5-1 szabvány C függelékének megfelelően
1000000 ciklus DC-13, 0,5 A 24 V-nál, működési sebesség <3600 cikl/h, terhelési tényező: 0,5 az IEC 60947-5-1 szabvány C függelékének megfelelően
Elektromos megbízhatóság
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V és 1 mA esetén tiszta környezetben az IEC 60947-5-4 szabványnak megfelelően
Λ < 10exp(-8) 17 V és 5 mA esetén tiszta környezetben az IEC 60947-5-4 szabványnak megfelelően
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szabványnak megfelelően
IP védettségi fokozat: IP66 az IEC 60529 szabványnak megfelelően
IP67
IP69
IP69K
Type 13 az UL 50 E szabványnak megfelelően
Type 12 az UL 50 E szabványnak megfelelően
Type 4 az UL 50 E szabványnak megfelelően
Type 4X az UL 50 E szabványnak megfelelően
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szabványnak megfelelően
Szabványok és tanúsítványok
Szabványok: IEC 60947-1
UL 508
JIS C8201-5-1
IEC 60947-5-4
IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-1
ISO 22196:2011
ISO 21702
Terméktanúsítványok: UL listed
CSA
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szabványnak megfelelően
2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szabványnak megfelelően
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szabványnak megfelelően
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szabványnak megfelelően
25 gn (időtartam = 6 ms) 1000 ütésre minden tengely mentén az IEC 60068-2-27 szabványnak megfelelően
Magas nyomású mosással szembeni ellenállás
Magas nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
