A Schneider Electric Harmony XB5 sorozatának XB5FA11 típusú nyomógombja egy kiváló minőségű, panelbe süllyeszthető kapcsolóelem, amely ipari környezetben és vezérlőpaneleken való használatra készült. A termék elsődlegesen vezérlőáramkörök kapcsolására szolgál, és különösen ajánlott olyan alkalmazásokhoz, ahol megbízható, tartós működésre van szükség.

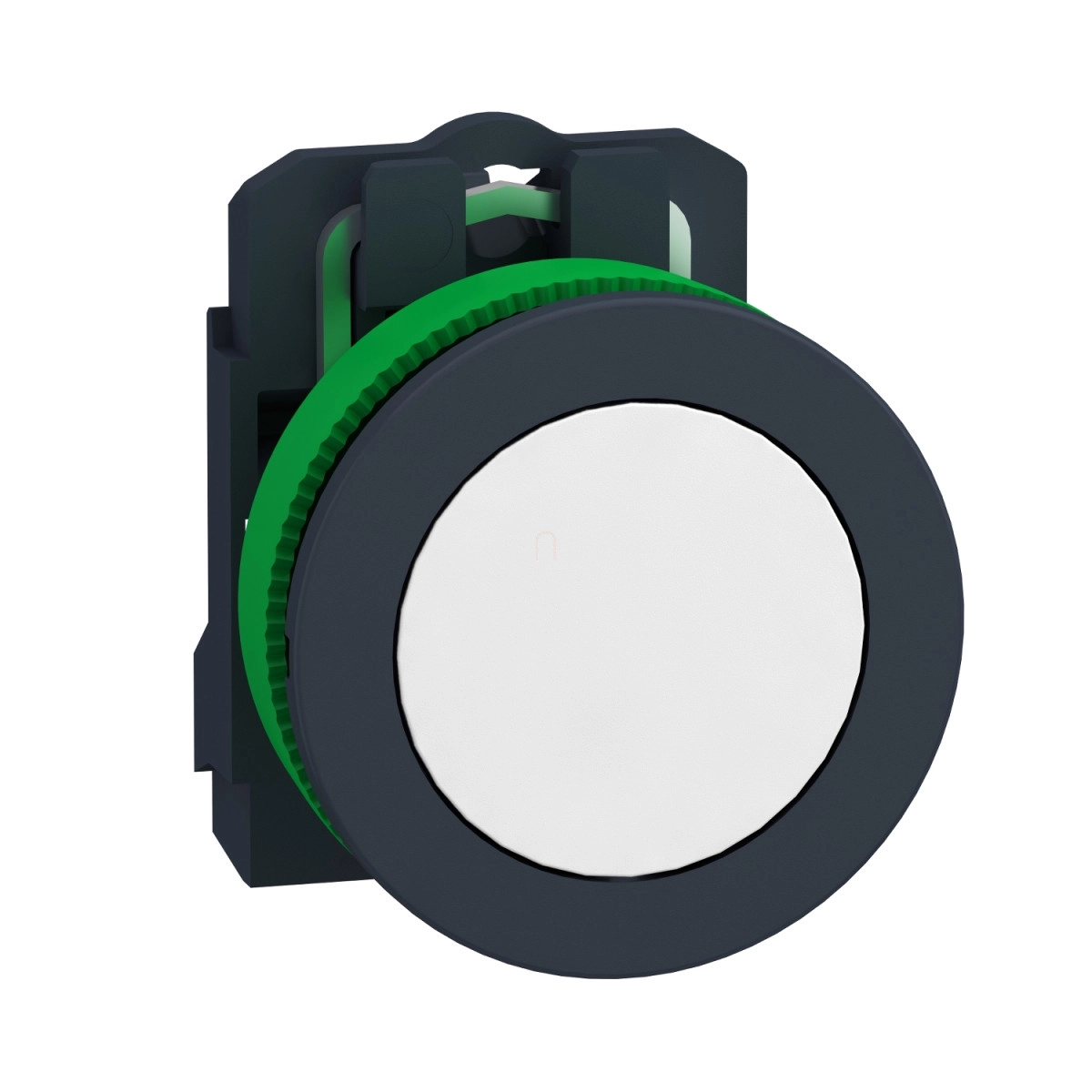

Az XB5FA11 egy fehér, jelölés nélküli nyomófejjel rendelkező, rugós visszatérésű nyomógomb, amely 30 mm-es átmérőjű furatba szerelhető. A termék műanyag házban helyezkedik el, sötétszürke műanyag előlappal és fehér flush (süllyesztett) nyomófelülettel. A kerek kialakítás és a letisztult, jelölés nélküli fehér felület lehetővé teszi, hogy különböző vezérlőpanelekbe esztétikusan illeszkedjen. A nyomógomb elektromos konfigurációja 1 NO (alaphelyzetben nyitott) érintkezőt tartalmaz, ami lehetővé teszi áramkörök bekapcsolását a gomb megnyomásakor.
A termék kiváló műszaki paraméterekkel rendelkezik. A Harmony XB5 sorozat részeként a nyomógomb 10 millió mechanikai működtetési ciklust képes teljesíteni, ami kiemelkedő tartósságot jelent. Elektromos élettartama 1 millió ciklus AC-15 üzemmódban, 2 A terhelésnél 230 V-on. A kapcsoló slow-break (lassú bontású) működésű, ami csökkenti az érintkezők kopását. Az elektromos csatlakozás csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékek befogadására alkalmasak, az IEC 60947-1 szabványnak megfelelő kábelvéggel. A csavarok meghúzási nyomatéka 0,8-1,2 Nm között ajánlott.
A termék IP66, IP67, IP69 és IP69K védettségi fokozattal rendelkezik, ami kiemelkedő védelmet biztosít por és víz ellen, így a nyomógomb mosóberendezéssel tisztítható területeken is használható - ellenáll akár 7000000 Pa nyomású vízsugaraknak 55 °C-on, 0,1 m távolságból. Az UL szerinti NEMA besorolása Type 4, 4X, 12 és 13, ami szintén a kiváló környezetállóságot igazolja. A mechanikai védelmet az IK03 besorolás jelzi. A termék -40°C és +70°C közötti üzemi hőmérséklet-tartományban használható, így szélsőséges környezetben is megbízhatóan működik.
A nyomógomb villamos paraméterei kiemelkedőek: 10 A hagyományos szabad levegős termikus áram, 600 V szigetelési feszültség (3-as szennyezettségi fokozat mellett), 6 kV impulzus-állóság. Üzemi árama 3 A 240 V AC-15 alkalmazásban, A600 kategóriában. Az érintkezők ezüstötvözetből (Ag/Ni) készülnek, ami biztosítja a megbízható villamos kapcsolatot és a hosszú élettartamot. Rövidzárlat elleni védelemként 10 A-es gG típusú olvadóbiztosító ajánlott.
A termék szerelése egyszerű: a 30,5 mm átmérőjű furatba helyezés után a hátsó rögzítőgyűrűvel lehet rögzíteni. A termék befoglaló méretei: 42 mm magasság, 36,6 mm szélesség és 55 mm mélység. A rögzítőgallér anyaga műanyag, a szorítási vastagság 1-6 mm lehet. A termék számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-1, UL 508, CSA C22.2 No 14 és további szabványokat, így világszerte használható. A Schneider Electric XB5FA11 nyomógomb kiválóan alkalmas vezérlőpanelek, gépek, berendezések kezelőfelületeinek kialakításához, ahol tartós, megbízható és jól látható kezelőelemekre van szükség.
Schneider Electric Harmony XB5 - XB5FA11 műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Nyomógomb
Eszköz rövid neve: XB5F
Termék kompatibilitás: ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33, ZB4FBZ007
Előlap anyaga: Műanyag, sötétszürke műanyag
Fej típusa: Beépített-süllyesztett
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 30,5 mm
Oszthatatlan értékesítési mennyiség: 1
Működési jellemzők
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profilja: Fehér süllyesztett, jelölés nélküli
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú-bontás
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1-nek megfelelően
Méretek
Magasság: 42 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Elektromos jellemzők
Kapcsok leírása ISO n°1: (21-22)NC
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis a Philips 1-es számú csavarhúzóval
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Hagyományos szabad levegős termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges impulzus-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-on, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus AC-15, 2 A 230 V-on, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1: C függelék szerint
Elektromos megbízhatóság: Λ < 10^(-6) 5 V és 1 mA tiszta környezetben az IEC 60947-5-4 szerint
Környezeti jellemzők
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nincs
Működési út: 2,6 mm (NC változó elektromos állapot)
Működési erő: 3,5 N NC változó elektromos állapot
Mechanikai élettartam: 10000000 ciklus
Védőkezelés: TH
Környezeti levegőhőmérséklet tároláshoz: -40...70 °C
Környezeti levegőhőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint; Type 13, Type 12, Type 4, Type 4X az UL 50 E szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1, ISO 22196:2011, ISO 21702
Terméktanúsítványok: UL listed, CSA
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, 2 mm csúcstól-csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szerint
