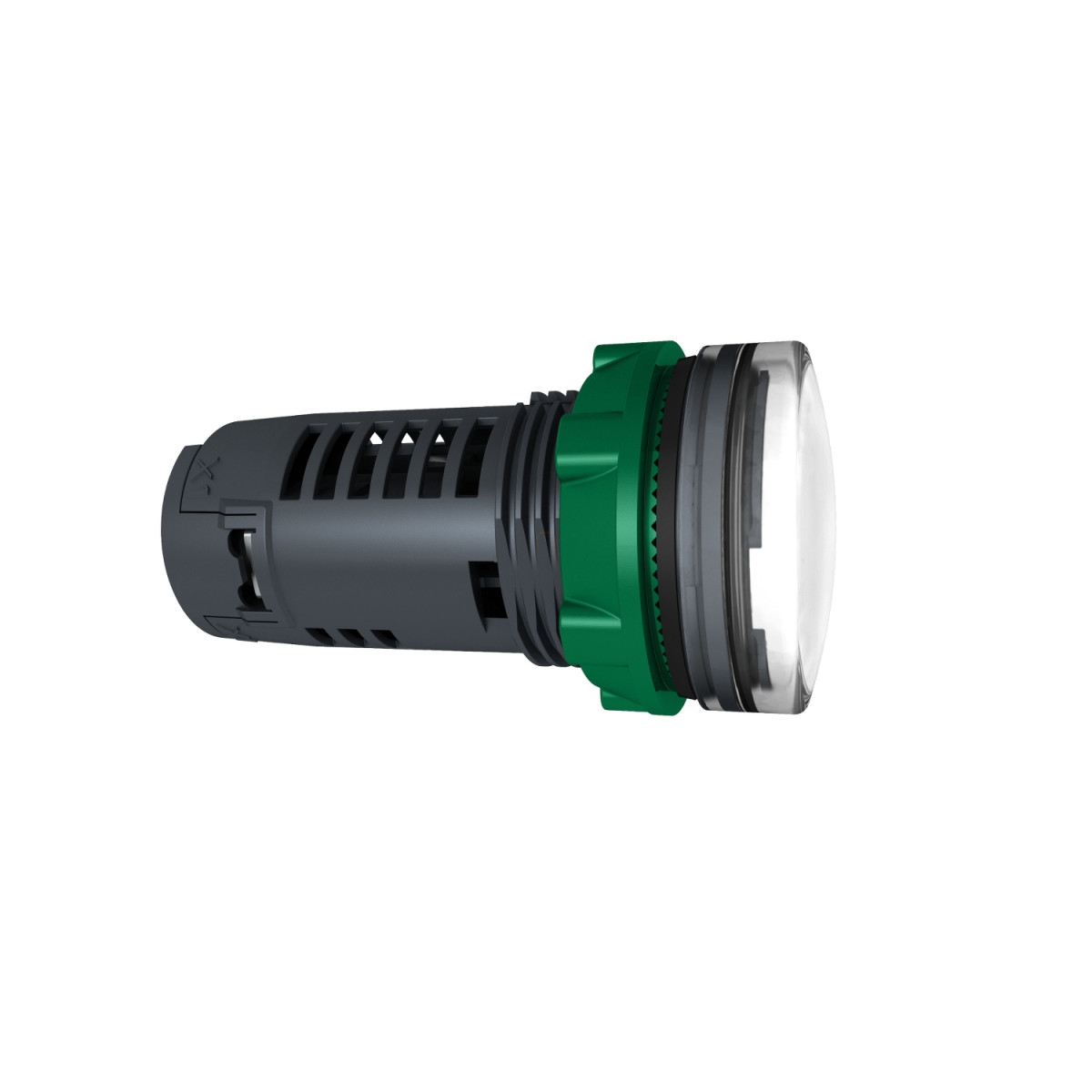

A Schneider Electric Harmony XB5 termékcsaládba tartozó XB5EVM1 típusú monolitikus jelzőlámpa egy kompakt, megbízható és könnyen telepíthető világítóegység, mely a modern ipari vezérlőpanelek és berendezések nélkülözhetetlen eleme. Ez a fehér színű, univerzális LED-es jelzőlámpa ideális választás különböző ipari környezetbe, ahol fontos a pontos vizuális visszajelzés és a tartós, megbízható működés.
A XB5EVM1 jelzőlámpa sötétszürke műanyag házzal és műanyag rögzítőgyűrűvel rendelkezik, ami nemcsak esztétikus megjelenést biztosít, hanem a termék tömegét is csökkenti (mindössze 38 gramm). A standard kialakítású, kerek fejű jelzőegység 22,5 mm átmérőjű furatba szerelhető, ami megfelel az ipari szabványoknak. A termék fehér színű, sima lencsével ellátott, integrált univerzális LED fényforrással működik. Az új változat teljes mértékben kompatibilis a Universal LED blokkokkal, így könnyen illeszthető meglévő rendszerekbe is. A jelzőlámpa állandó fényű jelzéssel működik, ami folyamatos vizuális visszajelzést biztosít a gépkezelők számára.
Műszaki szempontból a XB5EVM1 modell 230-240V AC, 50/60 Hz névleges tápfeszültséggel üzemel, feszültségtűrése 195-264V AC tartományban van, és mindössze 14 mA áramfelvétellel működik. Csatlakoztatása csavaros kapocsterminálokon keresztül történik, amelyek lehetővé teszik 2x1,5 mm² keresztmetszetű vezetékek bekötését kábelvéggel, vagy akár 1x0,22...2x2,5 mm² keresztmetszetű vezetékek bekötését kábelvég nélkül is. A jelzőlámpa magas, 250V névleges szigetelési feszültséggel és 4 kV impulzusfeszültség-állósággal rendelkezik. Különösen kiemelkedő tulajdonsága a hosszú, 100 000 órás élettartam névleges feszültségen és 25°C-os környezeti hőmérsékleten, ami jelentősen csökkenti a karbantartási költségeket.
A XB5EVM1 monolitikus jelzőlámpa kivételes ellenállóképességgel rendelkezik a zord környezeti hatásokkal szemben. IP66, IP67, IP69 és IP69K védettségi szinttel büszkélkedhet, ami teljes por elleni védelmet és különböző erősségű vízsugárral szemben is védelmet biztosít, beleértve a nagynyomású (7000000 Pa), 55°C-os mosás ellenállását is 0,1 m távolságból. Továbbá NEMA 13 és NEMA 4X besorolással, valamint IK05 ütésállósággal is rendelkezik. Széles működési hőmérséklet-tartománya (-25...70°C) és tárolási hőmérséklet-tartománya (-40...70°C) lehetővé teszi a változatos környezeti feltételek melletti alkalmazást. A termék ellenáll különböző elektromágneses zavaroknak is, beleértve az elektrosztatikus kisüléseket, a gyors tranzienseket és az elektromágneses mezőket. Mindezt TH védőkezeléssel látták el a még hosszabb élettartam érdekében. Az XB5EVM1 jelzőlámpa megfelel számos nemzetközi szabványnak, beleértve az IEC 60947-5-4, IEC 60947-1, UL 508 és más előírásokat, emellett UL és CSA tanúsítással is rendelkezik.
Schneider Electric Harmony XB5 - XB5EVM1 - műanyag monolitikus LED jelzőlámpa, Ø22, 230VAC, fehér műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típus: Monolitikus jelzőlámpa
Rövid terméknév: XB5
Megjelenés: Monolitikus termék
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fej típus: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Kupak/működtető vagy lencse színe: Fehér
Működtető további információ: Sima lencsével
Világítástechnikai jellemzők
Fényforrás: Univerzális LED
Fényforrás foglalat: Integrált LED
Fényforrás színe: Fehér
Jelzés típusa: Folyamatos
Kompatibilitási kód: XB5
Elektromos paraméterek
Névleges tápfeszültség: 230...240 V AC, 50/60 Hz
Tápfeszültség határértékek: 195...264 V AC
Áramfelvétel: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25°C-on
Túlfeszültség-állóság: 1 kV az IEC 61000-4-5 szerint
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges impulzusfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Csatlakozók
Kapcsok leírása ISO n°1: (X1-X2)PL
Csatlakozások - kapcsok: Csavaros kapcsok, ≤ 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Mechanikai jellemzők
Magasság: 29 mm
Szélesség: 29 mm
Mélység: 54 mm
Szorítási vastagság: 1-6 mm / 0,03-0,24 in.
Környezeti jellemzők
Védőkezelés: TH
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Rezgésállóság: 5 gn (f=12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
30 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4
CSA C22.2 No 14
IEC 60947-1
JIS C8201-5-1
UL 508
IEC 60947-5-1
JIS C8201-1
Terméktanúsítványok: UL listed
CSA
Elektromágneses kompatibilitás
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezésre (fém részeken) az IEC 61000-4-2 szerint
8 kV szabad levegőben (szigetelő részeken) az IEC 61000-4-2 szerint
Elektromágneses kibocsátás: B osztály az IEC 55011 szerint
