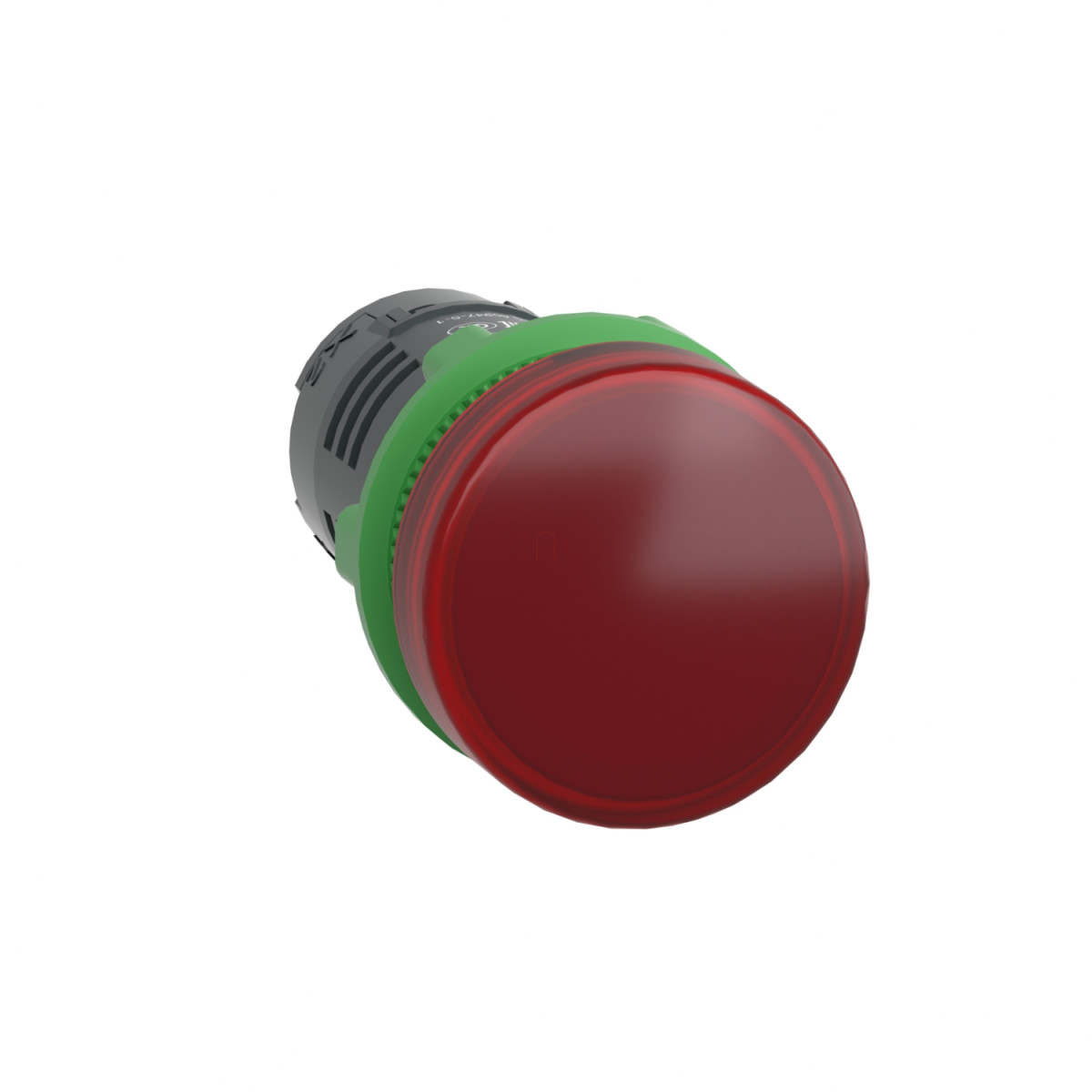

A Schneider Electric Harmony XB5 termékcsaládba tartozó XB5EVG4 egy monolitikus kivitelű, piros jelzőlámpa, amely 22 mm-es szerelőfuraton helyezhető el. Ez a professzionális ipari kivitelezésű jelzőlámpa a megbízhatóság és a hosszú élettartam jegyében készült, ideális választás különböző vezérlőpanelekhez, ipari berendezésekhez és vezérlőrendszerekhez.
A termék univerzális LED fényforrással rendelkezik, amely integrált kivitelű, 110-120V AC tápfeszültséggel működik 50/60 Hz frekvencián. A sötétszürke műanyag házban elhelyezett piros, sima lencséjű jelzőegység stabil és egyenletes fényt biztosít, ami ideális jelzési funkciókat tesz lehetővé ipari környezetben. A termék fejegysége kerek formájú, állandó jelzéstípust biztosít. A tápfeszültség határok 100-132V AC tartományban mozognak, áramfelvétele mindössze 14 mA. Az XB5EVG4 jelzőlámpa kiemelkedően hosszú, 100000 órás élettartammal rendelkezik névleges feszültség és 25°C-os üzemi hőmérséklet mellett.
A termék műszaki paramétereit tekintve impozáns védelmi jellemzőkkel büszkélkedhet: IP66, IP67, IP69 és IP69K védettségi szintekkel rendelkezik az IEC 60529, illetve ISO 20653 szabványok szerint. Ez a magas fokú védelem azt jelenti, hogy a jelzőlámpa ellenáll a pornak, víznek, valamint a nagynyomású mosásnak is (7000000 Pa nyomásig 55°C-on, 0,1 m távolságból). NEMA védettség szempontjából a NEMA 13 és NEMA 4X szabványoknak felel meg. Ütésállóság tekintetében IK05 besorolással rendelkezik. Az eszköz különböző környezeti behatásokkal szemben is ellenálló: 5 gn rezgésállóság (f=12-500 Hz), 50 gn/30 gn ütésállóság különböző időtartamokkal és gyorstranziens zavarállóság 2 kV-ig. Elektromágneses mezőkkel szemben 10 V/m-ig védett, valamint elektrosztatikus kisülésekkel szemben is megfelelő védelmet nyújt (6 kV érintkezésre, 8 kV levegőn keresztül).
A jelzőlámpa telepítése egyszerű, csatlakoztatása csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² vezetéket fogadnak be kábelvéggel vagy 1 x 0,22...2 x 2,5 mm² vezetéket kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. Szigetelési feszültsége 250V (3-as szennyezettségi fokozat), impulzus-állósága 4 kV. Túlfeszültség-kategóriája Class II az IEC 60536 szerint. A terméket -25...70°C közötti üzemi hőmérséklet-tartományban lehet használni, tárolási hőmérséklet-tartománya -40...70°C. Méretei kompaktak: 29 mm magasság, 29 mm szélesség és 54 mm mélység, így könnyen beilleszthető különböző vezérlőpanelekbe.
Schneider Electric Harmony XB5 - XB5EVG4 - piros monolitikus jelzőlámpa Ø22 egyszerű búra LED - del 110...120V műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Típus: Jelzőlámpa
Rövid terméknév: XB5
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fejegység típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység formája: Kerek
Lencse színe: Piros
Fényforrás: Univerzális LED
Izzófoglalat: Integrált LED
Fényforrás színe: Piros
Névleges tápfeszültség: 110...120 V AC, 50/60 Hz
Termék megjelenése: Monolitikus termék
Méret és csatlakozás
Magasság: 29 mm
Szélesség: 29 mm
Mélység: 54 mm
Kapcsok leírása: ISO n°1 (X1-X2)PL
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül IEC 60947-1 szerint
Elektromos jellemzők
Szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) IEC 60947-1 szerint
Impulzus-állóság: 4 kV IEC 60947-1 szerint
Jelzéstípus: Állandó
Kompatibilitási kód: XB5
Tápfeszültség határok: 100...132 V AC
Áramfelvétel: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25°C-on
Túlfeszültség-állóság: 1 kV IEC 61000-4-5 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási hőmérséklet: -40...70°C
Üzemi hőmérséklet: -25...70°C
Túlfeszültség kategória: Class II IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69 IEC 60529 szerint, IP69K ISO 20653 szerint
NEMA védettség: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 IEC 50102 szerint
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: CSA, UL listed
Ellenállósági mutatók
Rezgésállóság: 5 gn (f= 12...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra IEC 60068-2-27 szerint
30 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra IEC 60068-2-27 szerint
Gyorstranziens zavarállóság: 2 kV IEC 61000-4-4 szerint
Elektromágneses mezők elleni védelem: 10 V/m IEC 61000-4-3 szerint
Elektrosztatikus kisülés elleni védelem: 6 kV érintkezésre (fém részeken) IEC 61000-4-2 szerint
8 kV levegőn keresztül (szigetelő részeken) IEC 61000-4-2 szerint
Elektromágneses emisszió: B osztály IEC 55011 szerint
