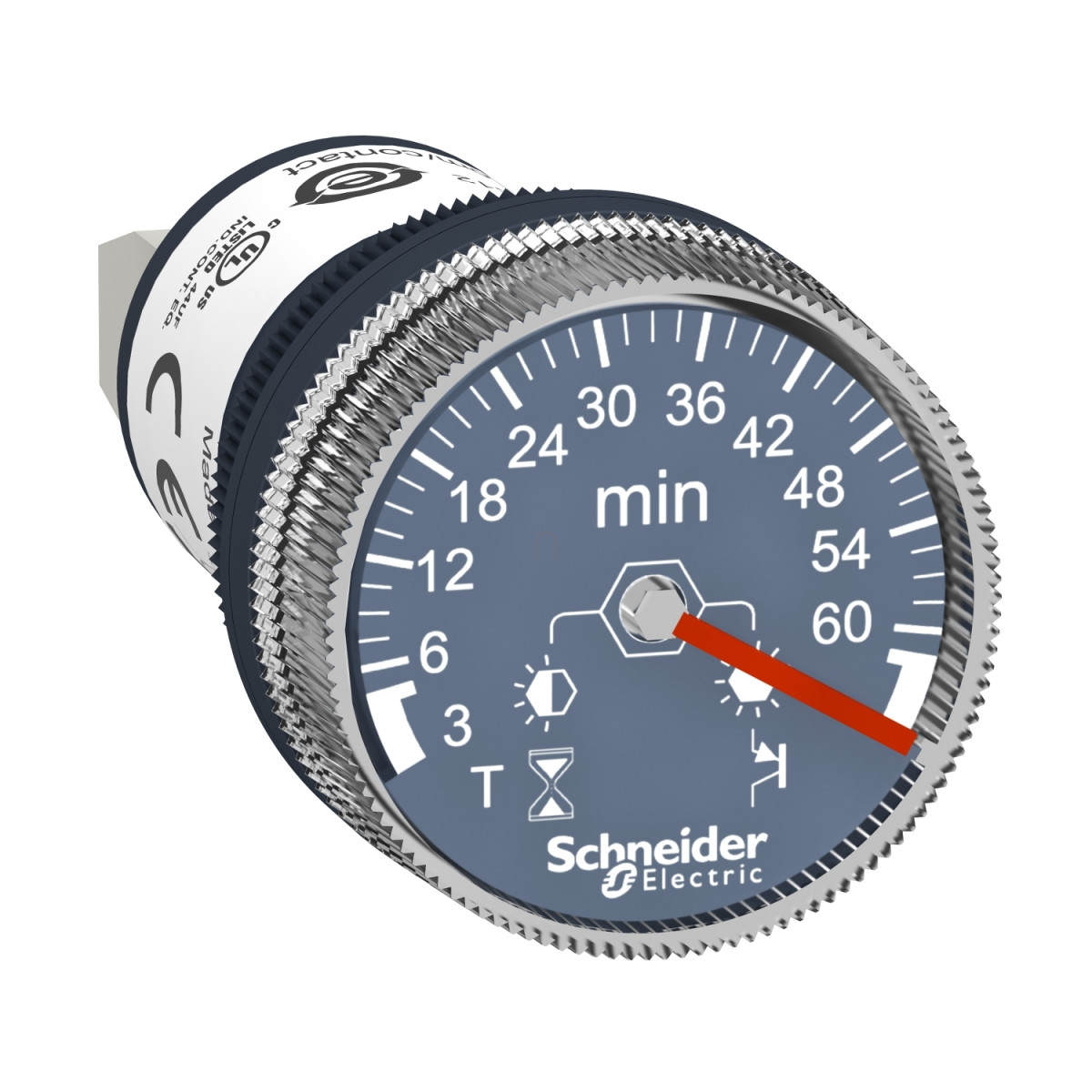

A Schneider Electric Harmony XB5DTB25 egy kiváló minőségű, panel szerelésű monofunkciós időzítő, amely professzionális ipari alkalmazásokhoz lett kifejlesztve. Ez a 22 mm átmérőjű, műanyag házas időzítő ideális választás olyan automatizálási rendszerekhez, ahol precíz időzítésre van szükség 3 és 60 perc között.
A Harmony XB5 termékcsalád tagjaként a XB5DTB25 időzítő egyesíti a megbízható működést a praktikus kivitellel. A készülék 24V DC tápfeszültséggel működik, és az A típusú késleltetési funkcióval rendelkezik, ami bekapcsolási késleltetést jelent. A működési folyamat során a tápfeszültség ráadásakor kezdődik az időzítési periódus, amit a villogó zöld LED jelez. Az időzítés lejártakor a kimenet (18) zár, és a LED folyamatosan világít. Ez a működési mód ideális olyan alkalmazásokhoz, ahol egy folyamat automatikus indítását vagy leállítását kell időzíteni.
A XB5DTB25 műszaki jellemzői kiemelkedőek: +/- 0,5%-os ismétlési pontossága és +/- 10%-os beállítási pontossága (25°C-on, az IEC 61812-1 szabványnak megfelelően) garantálja a megbízható működést. Az időzítő nyitott kollektoros PNP kimenettel rendelkezik, amely 200 mA névleges áramerősséget biztosít 20°C-on. A kimeneti áramkör rövidzárlat elleni védelemmel van ellátva, valamint fordított polaritás és túlfeszültség elleni védelemmel is rendelkezik. Ezek a védelmi funkciók növelik a készülék élettartamát és megbízhatóságát ipari környezetben.
A XB5DTB25 időzítő telepítése egyszerű: a 22 mm-es standard furatba szerelhető, és 1-6 mm vastagságú panelekbe illeszthető. Az IP65 védettségi fokozat az előlap esetében és az IP20 a hátlap esetében biztosítja a megbízható működést még nehezebb környezeti feltételek mellett is. A csavaros csatlakozók 1 × 4 mm² vagy 1 × 2,5 mm² vezeték befogadására alkalmasak, az IEC 60947-1 szabványnak megfelelően. A telepítéshez javasolt meghúzási nyomaték 0,5 Nm. A készülék -20°C és +60°C közötti üzemi hőmérsékleten használható, ami széles alkalmazási területet tesz lehetővé.
A Schneider Electric XB5DTB25 időzítő különösen ajánlott ipari automatizálási rendszerekhez, gépvezérléshez, folyamatirányításhoz és egyéb olyan alkalmazásokhoz, ahol a pontos időzítés kritikus jelentőségű. A monolitikus kialakítás, a kompakt méretek (62 mm magasság, 29 mm szélesség és mélység) és a kis helyigény miatt könnyen integrálható meglévő vagy új vezérlőpanelekbe. A készülék megfelel számos nemzetközi szabványnak, köztük az UL 508 és az IEC 61812-1 előírásainak, valamint rendelkezik UL listázással és CE jelöléssel, ami igazolja a magas minőségi és biztonsági követelményeknek való megfelelést.
Schneider Electric Harmony XB5 - XB5DTB25 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Időzítő
Időzítési tartomány: 3...60 perc
Időzítés típusa: A
Névleges tápfeszültség: 24V DC
Tápfeszültség határok: 16,8...31,2V DC
Fizikai jellemzők
Előlap anyaga: Műanyag
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22 mm
Panelvastagság: 1...6 mm
Jelzőfej alakja: Kerek
Magasság: 62 mm
Szélesség: 29 mm
Mélység: 29 mm
Átmérő: 29 mm
Villamos jellemzők
Ismétlési pontosság: +/- 0,5 %
Időzítés beállítási pontossága: +/- 10 % teljes skálánál 25 °C-on, az IEC 61812-1 szerint
Hőmérséklet drift: +/- 0,05 %/°C
Feszültség drift: +/- 0,2 %/V
Védelmi típus: Fordított polaritás elleni védelem, Túlfeszültség elleni védelem
Szennyezettségi fok: 3, az IEC 60664-1 szerint
Kimenet típusa: Nyitott kollektoros PNP
Ideiglenes megengedett áram: 10 A, 0,01 s ideig
Minimális kapcsolási áram: 10 mA
Feszültségesés zárt állapotban: 3 V
Névleges áram: 200 mA 20 °C-on (1,5 mA/°C csökkenés)
Maradékáram nyitott állapotban: 0,1 mA
Teljesítményfelvétel: 1 W
Visszaállási idő: 5 ms időzítés után, kikapcsoláskor; 7 ms időzítés közben, kikapcsoláskor
Helyi kijelzés: Zöld LED, villog az időzítés alatt; Állandó LED, ha nincs időzítés és a kimeneti relé gerjesztett
Környezeti jellemzők
IP védettség: IP65 előlap: az IEC 60529 szerint, IP20 hátlap: az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -20...60 °C
Tárolási környezeti hőmérséklet: -20...80 °C
Dielektromos szilárdság: 1500 V az IEC 61812-1 szerint
Névleges szigetelési feszültség: 50 V az IEC 60947-1 szerint, 50 V az IEC 60664-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint, 4 kV az IEC 60664-1 szerint
Csatlakozások
Csatlakozók - kapcsok: Csavaros kapcsok 1 x 4 mm² az IEC 60947-1 szerint, Csavaros kapcsok 1 x 2,5 mm² az IEC 60947-1 szerint
Meghúzási nyomaték: 0,5 Nm
Tanúsítványok és szabványok
Szabványok: UL 508, IEC 61812-1
Termék tanúsítványok: UL listázott, CE
