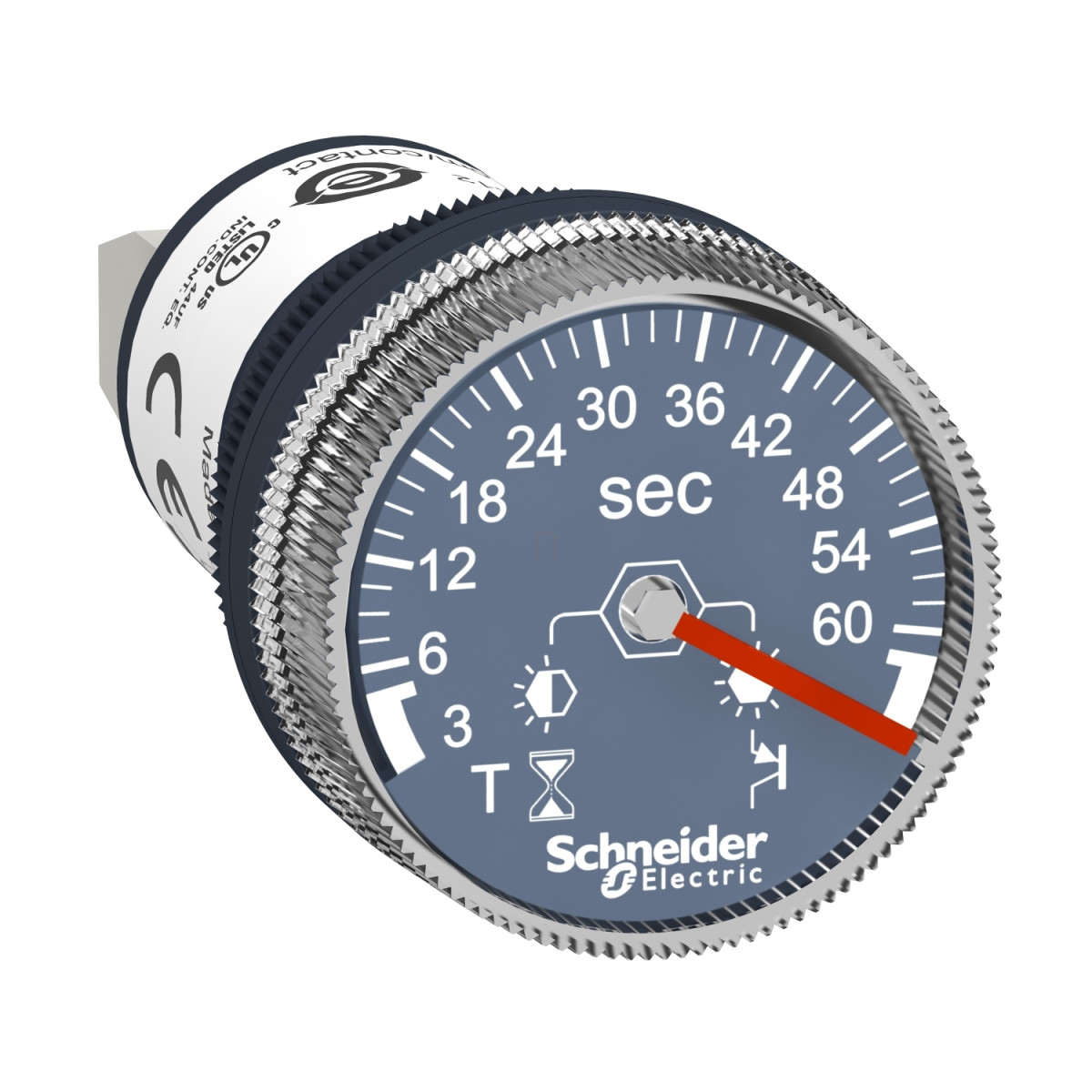

A Schneider Electric Harmony XB5 sorozatú XB5DTB23 panelre szerelhető időzítő egy professzionális vezérléstechnikai komponens, amely kiváló választás ipari automatizálási és vezérléstechnikai alkalmazásokhoz. Ez a monofunkciós időzítő 3-60 másodperces késleltetési tartománnyal rendelkezik, és 24V DC tápfeszültséggel működik, így tökéletesen illeszkedik a modern ipari vezérlőrendszerekbe.
Az XB5DTB23 időzítő kompakt kialakítású, 22 mm átmérőjű furatba szerelhető, ami megfelel az ipari szabványoknak és biztosítja a kompatibilitást a legtöbb kapcsolószekrénnyel és vezérlőpanellel. A készülék műanyag kivitelű házzal és rögzítőgyűrűvel rendelkezik, ami nem csak könnyű kezelhetőséget, hanem tartósságot is biztosít. Az eszköz elülső része IP65-ös védettséggel rendelkezik, így kiválóan ellenáll a pornak és a víznek, míg a hátoldal IP20 védettséget kapott. Az időzítő működési hőmérséklet-tartománya -20°C és +60°C között van, ami biztosítja a megbízható működést különböző környezeti feltételek mellett is.
A működés szempontjából az XB5DTB23 egy A típusú, bekapcsolási késleltetésű (On Delay) időzítő, amelynek pontossági jellemzői kiemelkedőek: ismételhetősége ±0,5%, míg a beállítási pontossága ±10% a teljes skálán 25°C-on, az IEC 61812-1 szabványnak megfelelően. Az eszköz hatékonyan alkalmazható olyan helyzetekben, ahol egy adott késleltetés után szükséges egy folyamat elindítása. A készülék működési állapotát egy zöld LED jelzi, amely villog az időzítés folyamata alatt, majd folyamatosan világít, amikor nincs időzítés folyamatban és a kimeneti relé gerjesztve van. A kimeneti típus nyitott kollektoros PNP, 200 mA névleges áramerősséggel 20°C-on (1,5 mA/°C csökkentéssel), és rendelkezik rövidzárlat elleni védelemmel is. A tápfeszültség tartománya 16,8-31,2V DC, míg a teljesítményfelvétel mindössze 1W, ami energiahatékony működést biztosít.
A csatlakozás szempontjából az időzítő csavaros sorkapcsokkal van ellátva, amelyek 1x4 mm² vagy 1x2,5 mm² keresztmetszetű vezetékek fogadására alkalmasak az IEC 60947-1 szabvány szerint. A meghúzási nyomaték 0,5 Nm. Az eszköz méretei kompaktak: 62 mm magasság, 29 mm szélesség és 29 mm mélység, míg a tömege mindössze 0,027 kg. Az XB5DTB23 időzítő szerelése egyszerű, a dokumentációban megadott panel kivágás méretei szerint kell egy 22 mm átmérőjű furatot készíteni, és a rögzítőgyűrűvel lehet biztonságosan rögzíteni. A termék rendelkezik UL listázással és CE jelöléssel, ami garantálja a nemzetközi biztonsági és minőségi követelményeknek való megfelelést.
Schneider Electric Harmony XB5 - XB5DTB23 - homloklapi időzítő műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Időzítő
Késleltetési időtartomány: 3...60 mp
Késleltetés típusa: A
Tápfeszültség: 24V DC
Műszaki jellemzők
Előlapi anyag: Műanyag
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22 mm
Panel vastagság: 1...6 mm
Jelzőegység fej alakja: Kerek
Ismétlési pontosság: +/- 0,5 %
Időbeállítás pontossága: +/- 10 % a teljes skálán 25 °C-on az IEC 61812-1 szerint
Hőmérsékleti drift: +/- 0,05 %/°C
Feszültségdrift: +/- 0,2 %/V
Védelem típusa: Fordított polaritás elleni védelem, Túlfeszültség elleni védelem
Szennyezési fokozat: 3 az IEC 60664-1 szerint
Kimenet típusa: Nyitott kollektoros PNP
Ideiglenes megengedett áram: 10 A 0,01 mp-ig
Minimális kapcsolási áram: 10 mA
Zárt állapotban feszültségesés: 3 V
Névleges áram: 200 mA 20 °C-on (csökkenés 1,5 mA per °C)
Nyitott állapot maradékáram: 0,1 mA
Teljesítményfelvétel: 1 W
Reset idő: 5 ms időzítés után feszültségmentesítéskor, 7 ms időzítés közben feszültségmentesítéskor
Jelzések és csatlakozások
Helyi jelzés: Zöld LED, villog időzítés közben; LED, folyamatosan világít, ha nincs időzítés és a kimeneti relé gerjesztve van
Csatlakozók: Csavaros sorkapcsok 1 x 4 mm² az IEC 60947-1 szerint, Csavaros sorkapcsok 1 x 2,5 mm² az IEC 60947-1 szerint
IP védettségi fokozat: IP65 elől az IEC 60529 szerint, IP20 hátul az IEC 60529 szerint
Környezeti feltételek
Üzemi környezeti hőmérséklet: -20...60 °C
Tárolási környezeti hőmérséklet: -20...80 °C
Meghúzási nyomaték: 0,5 N.m
Dielektromos szilárdság: 1500 V az IEC 61812-1 szerint
Névleges szigetelési feszültség: 50 V az IEC 60947-1 szerint, 50 V az IEC 60664-1 szerint
Fizikai jellemzők
Eszköz megjelenése: Monolitikus termék
Magasság: 62 mm
Szélesség: 29 mm
Mélység: 29 mm
Átmérő: 29 mm
Tanúsítványok
Termék tanúsítványok: UL listed, CE
