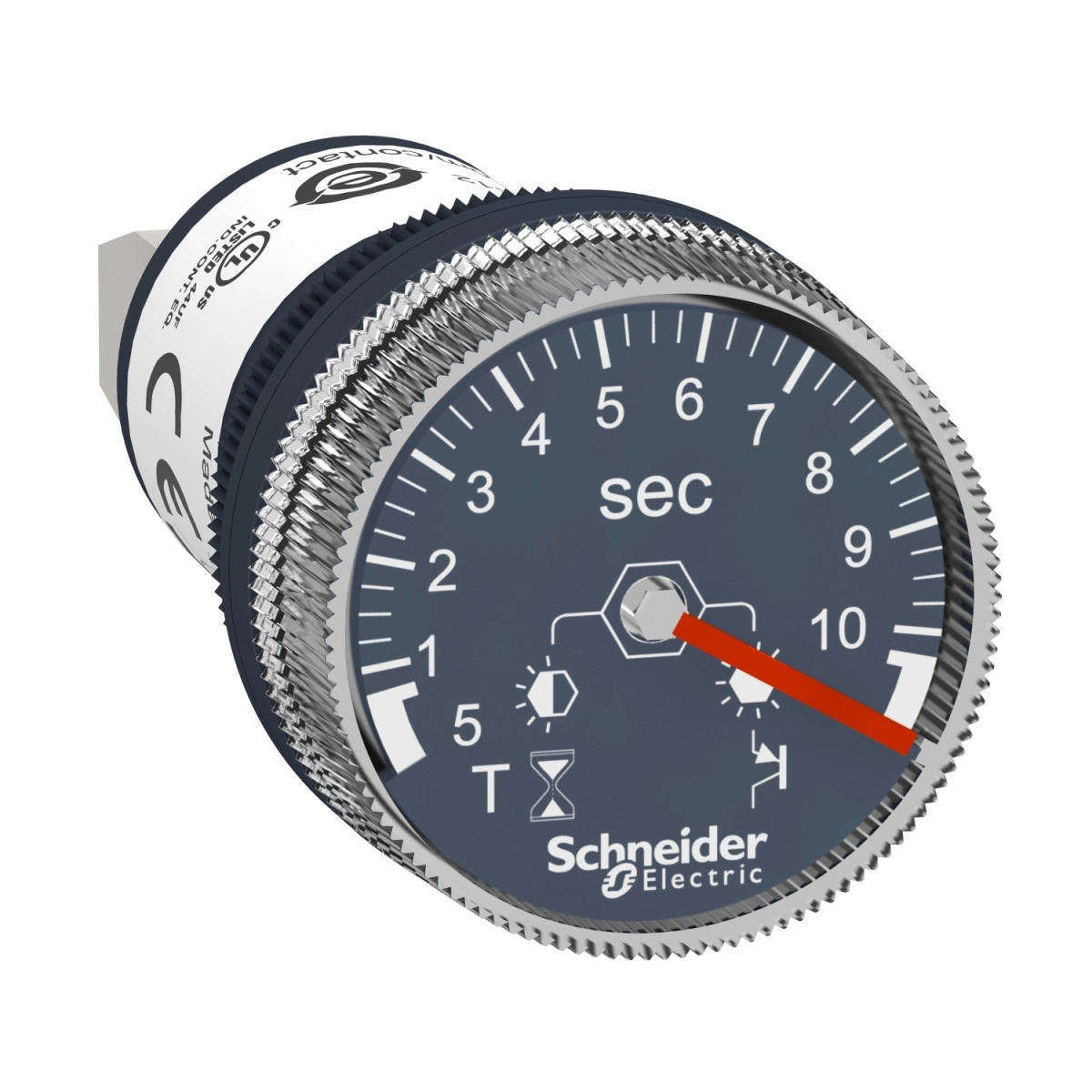

A Schneider Electric Harmony XB5 sorozatából származó XB5DTB22 egy precíziós, panelre szerelhető, egyfunkciós időzítő, amely ideális ipari vezérlési és automatizálási alkalmazásokhoz. Ez a kompakt időzítőmodul 0,5–10 másodperces időkésleltetési tartománnyal rendelkezik, és 24 V DC tápfeszültséggel működik, ami rendkívül rugalmassá teszi a modern ipari környezetben történő felhasználását.
Az XB5DTB22 időzítő műszaki kialakítása professzionális igényekre szabott. A 22 mm-es szerelési átmérővel ellátott eszköz könnyedén beépíthető a szabványos kapcsolópanelekbe és vezérlőszekrényekbe. A műanyag előlapi keret és rögzítőgyűrű biztosítja a könnyű telepítést, miközben tartós védelmet nyújt. Az időzítő IP65-ös védettséggel rendelkezik az előlapon, ami kiváló védelmet biztosít por és nedvesség ellen, míg a hátoldalon IP20 védettséget kínál. Ez a kettős védelem ideálissá teszi olyan környezetekben való használatra, ahol a megbízhatóság elengedhetetlen.
A készülék "A" típusú időkésleltetéssel működik, ami bekapcsolási késleltetést jelent. A működés során a tápfeszültség ráadásakor kezdődik az időzítés, amit a villogó zöld LED jelez. Az időzítési periódus letelte után a kimenet (18) záródik, és a LED folyamatosan világít. Ez a működési elv ideális olyan alkalmazásokhoz, ahol késleltetett indításra vagy szekvenciális vezérlésre van szükség. Az időzítő +/- 0,5% ismétlési pontossággal és +/- 10% beállítási pontossággal rendelkezik 25 °C-on, ami megfelel az IEC 61812-1 szabvány előírásainak. A hőmérséklet- és feszültségingadozásokra is figyelmet fordítottak a tervezők: a készülék mindössze +/- 0,05%/°C hőmérsékleti és +/- 0,2%/V feszültségváltozás érzékenységgel rendelkezik, ami stabil működést biztosít változó környezeti feltételek mellett is.
Az XB5DTB22 időzítő kimenete egy nyitott kollektoros PNP típusú, amely 200 mA névleges terhelhetőséggel rendelkezik 20 °C-on (1,5 mA/°C derating figyelembevételével). A kimenet rövidzárlat ellen védett, és az időzítő túlfeszültség, valamint fordított polaritás elleni védelemmel is rendelkezik. A reset ideje 5 ms az időzítés után, illetve 7 ms az időzítés alatt, ha a tápfeszültséget megszakítjuk. A csatlakoztatás csavaros sorkapcsokkal történik, amelyek 1 x 4 mm² vagy 1 x 2,5 mm² keresztmetszetű vezetékeket fogadnak az IEC 60947-1 szabványnak megfelelően. A javasolt meghúzási nyomaték 0,5 Nm. A készülék -20 és +60 °C közötti üzemi hőmérséklet-tartományban használható, ami alkalmassá teszi a legtöbb ipari környezetben való telepítésre.
Schneider Electric Harmony XB5 - XB5DTB22 - homloklapi időzítő műszaki adatok
Termék áttekintés
Terméktípus: Időzítő
Termékcsalád: Harmony XB5
Időzítési tartomány: 0,5...10 másodperc
Időzítés típusa: A (bekapcsolási késleltetés)
Műszaki adatok
Telepítési jellemzők
Szerelési átmérő: 22 mm
Panel vastagság: 1...6 mm
Előlap anyaga: Műanyag
Rögzítőgyűrű anyaga: Műanyag
Jelzőegység formája: Kerek
Elektromos jellemzők
Névleges tápfeszültség: 24 V DC
Tápfeszültség határok: 16,8...31,2 V DC
Ismétlési pontosság: +/- 0,5%
Időzítés beállítási pontossága: +/- 10% teljes skálán 25 °C-on (IEC 61812-1 szerint)
Hőmérséklet drift: +/- 0,05%/°C
Feszültség drift: +/- 0,2%/V
Védelem típusa: Túlfeszültség védelem, Fordított polaritás védelem
Szennyezettségi fok: 3 (IEC 60664-1 szerint)
Kimenet
Kimenet típusa: Open collector PNP
Ideiglenes megengedett áram: 10 A 0,01 másodpercig
Minimális kapcsolási áram: 10 mA
Feszültségesés zárt állapotban: 3 V
Névleges érték: 200 mA 20 °C-nál (1,5 mA/°C csökkenéssel)
Maradékáram nyitott állapotban: 0,1 mA
Teljesítményfelvétel: 1 W
Reset idő: 5 ms időzítés után kikapcsoláskor, 7 ms időzítés alatt kikapcsoláskor
Csatlakozások
Csavaros csatlakozók: 1 x 4 mm² (IEC 60947-1 szerint)
Csavaros csatlakozók: 1 x 2,5 mm² (IEC 60947-1 szerint)
Meghúzási nyomaték: 0,5 N.m
Védettségi és környezeti jellemzők
IP védettségi fokozat: IP65 előlap (IEC 60529 szerint)
IP védettségi fokozat: IP20 hátlap (IEC 60529 szerint)
Üzemi környezeti hőmérséklet: -20...60 °C
Tárolási környezeti hőmérséklet: -20...80 °C
Dielektromos szilárdság: 1500 V (IEC 61812-1 szerint)
Névleges szigetelési feszültség: 50 V (IEC 60947-1 és IEC 60664-1 szerint)
Névleges lökőfeszültség-állóság: 4 kV (IEC 60947-1 és IEC 60664-1 szerint)
Tanúsítványok és szabványok
Szabványok: IEC 61812-1, UL 508
Termék tanúsítványok: CE, UL listázott
Fizikai jellemzők
Magasság: 62 mm
Szélesség: 29 mm
Mélység: 29 mm
Átmérő: 29 mm
