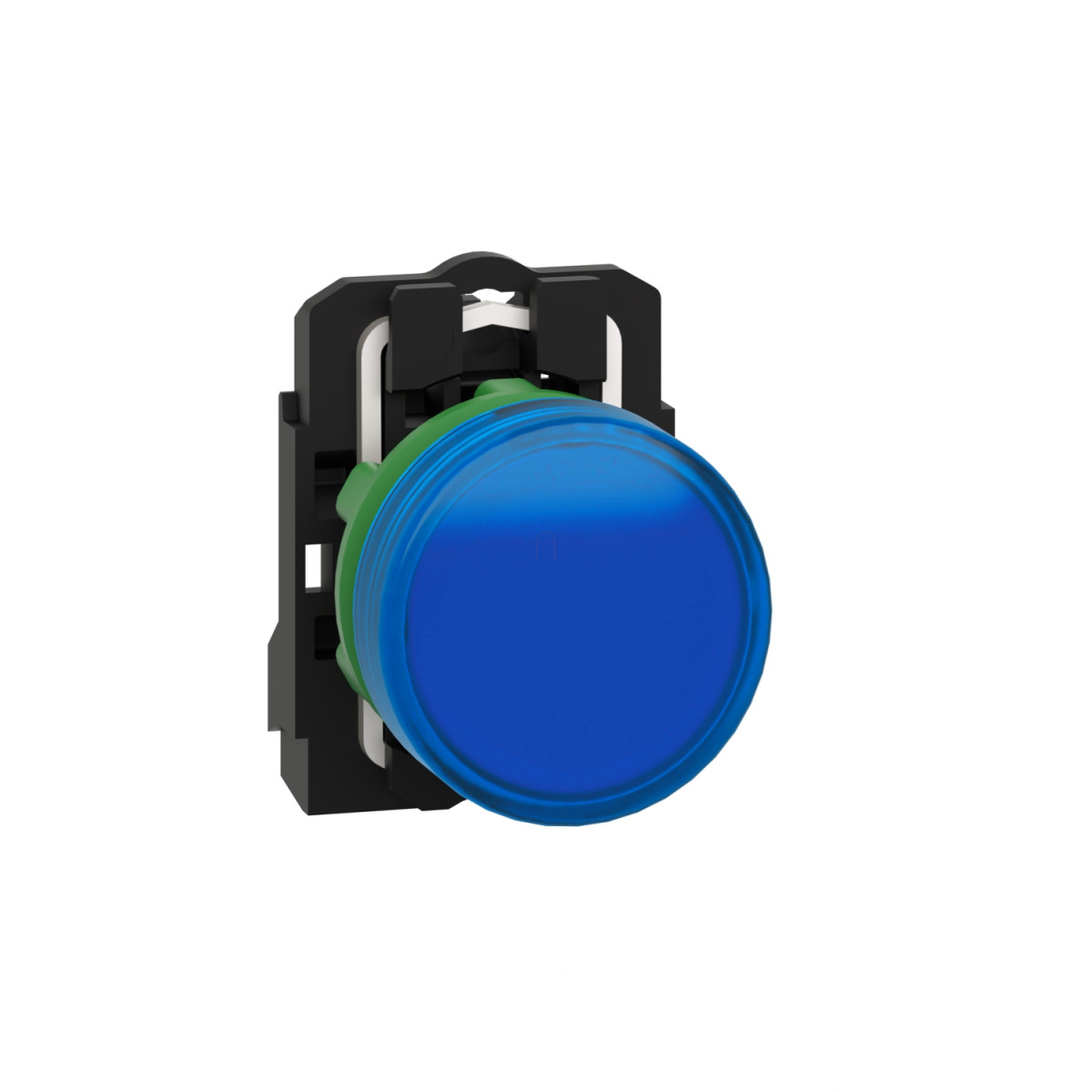

A Schneider Electric Harmony XB5 sorozatba tartozó XB5AVG6 jelzőlámpa egy professzionális ipari alkalmazásokhoz tervezett komplett termék, amely kiváló láthatóságot és megbízhatóságot biztosít vezérlőpaneleken. Ez a kék színű, 22 mm átmérőjű, univerzális LED-es jelzőlámpa sötétszürke műanyag kerettel rendelkezik, és 110...120V AC feszültségtartományban üzemel.
A XB5AVG6 jelzőlámpa egyik legfontosabb előnye az univerzális LED technológia, amely hosszú, 100 000 órás élettartamot biztosít 25°C-os környezeti hőmérséklet mellett. A sima lencsés kialakítás egyenletes fényeloszlást tesz lehetővé, miközben a kék szín egyértelmű vizuális jelzést biztosít a berendezés állapotáról. A termék 14 mA-es áramfelvétellel rendelkezik, és állandó (Steady) jelzéstípust kínál. A Schneider Electric XB5AVG6 jelzőlámpa kompatibilitási kódja XB5, ami biztosítja a gyártó más termékcsaládjaival való együttműködést.
A XB5AVG6 jelzőlámpa kivételes tartóssággal és védelemmel rendelkezik. IP66, IP67, IP69 és IP69K védettségi besorolása alkalmassá teszi szélsőséges környezetben való használatra, beleértve a nagy nyomású mosást is (7000000 Pa 55°C-on, 0,1 m távolságból). A termék NEMA 13 és NEMA 4X szabványoknak is megfelel, valamint IK05 fokozatú ütésállósággal rendelkezik. További előny a kiváló elektromágneses kompatibilitás, amely magában foglalja az elektrosztatikus kisülésekkel (6 kV érintkezésre, 8 kV levegőben) és a gyors tranziensekkel szembeni ellenállást (2 kV). A termék 250 V szigetelési feszültséggel és 4 kV impulzus-állósággal rendelkezik. Működési hőmérséklet-tartománya -40...70°C, ami szélsőséges körülmények között is megbízható működést tesz lehetővé.
A telepítés szempontjából fontos, hogy a jelzőlámpa standard fejjel és 22,5 mm-es szerelési átmérővel rendelkezik, ami iparági szabvány szerinti kivitelezést tesz lehetővé. Csatlakoztatása csavaros kapcsokkal történik, amelyek képesek legfeljebb 2 x 1,5 mm² kábelek befogadására kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² kábelek befogadására kábelvég nélkül. A termék méretei: 42 mm magasság, 30 mm szélesség és 54 mm mélység, így kompakt kialakítású vezérlőpanelekbe is beépíthető. Az XB5AVG6 jelzőlámpa tökéletes választás vezérlőpanelek, ipari gépek és berendezések állapotjelzésére, különösen olyan helyeken, ahol a kék színjelzés specifikus folyamatállapotot jelöl.
Schneider Electric Harmony XB5 - XB5AVG6 - komplett műanyag LED jelzőlámpa, Ø22, 120VAC, kék műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Jelzőlámpa
Eszköz rövid neve: XB5
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Kupak/működtető vagy lencse színe: Kék
Működtető további információ: Sima lencsével
Fényforrás: Univerzális LED
Izzó alap: Integrált LED
Fényforrás színe: Kék
Névleges tápfeszültség: 110...120 V AC, 50/60 Hz
Eszköz megjelenése: Komplett termék
Kiegészítő műszaki információk
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 54 mm
Kapcsok leírása: ISO n°1 (X1-X2)PL
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Csatlakozások - kapcsok: Csavaros szorító kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros szorító kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges impulzus-állósági feszültség: 4 kV az IEC 60947-1 szerint
Jelzés típusa: Állandó
Kompatibilitási kód: XB5
Tápfeszültség határértékek: 100…132 V AC
Áramfogyasztás: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség-állóság: 1 kV az IEC 61000-4-5 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, UL 508, JIS C8201-1
Terméktanúsítványok: CSA, UL listed
Ellenállási jellemzők
Rezgésállóság: 5 gn (f= 12…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 18 ms) félszinuszhullámú gyorsulásra az IEC 60068-2-27 szerint
30 gn (időtartam = 11 ms) félszinuszhullámú gyorsulásra az IEC 60068-2-27 szerint
Ellenállás gyors tranziensekkel szemben: 2 kV az IEC 61000-4-4 szerint
Ellenállás elektromágneses mezőkkel szemben: 10 V/m az IEC 61000-4-3 szerint
