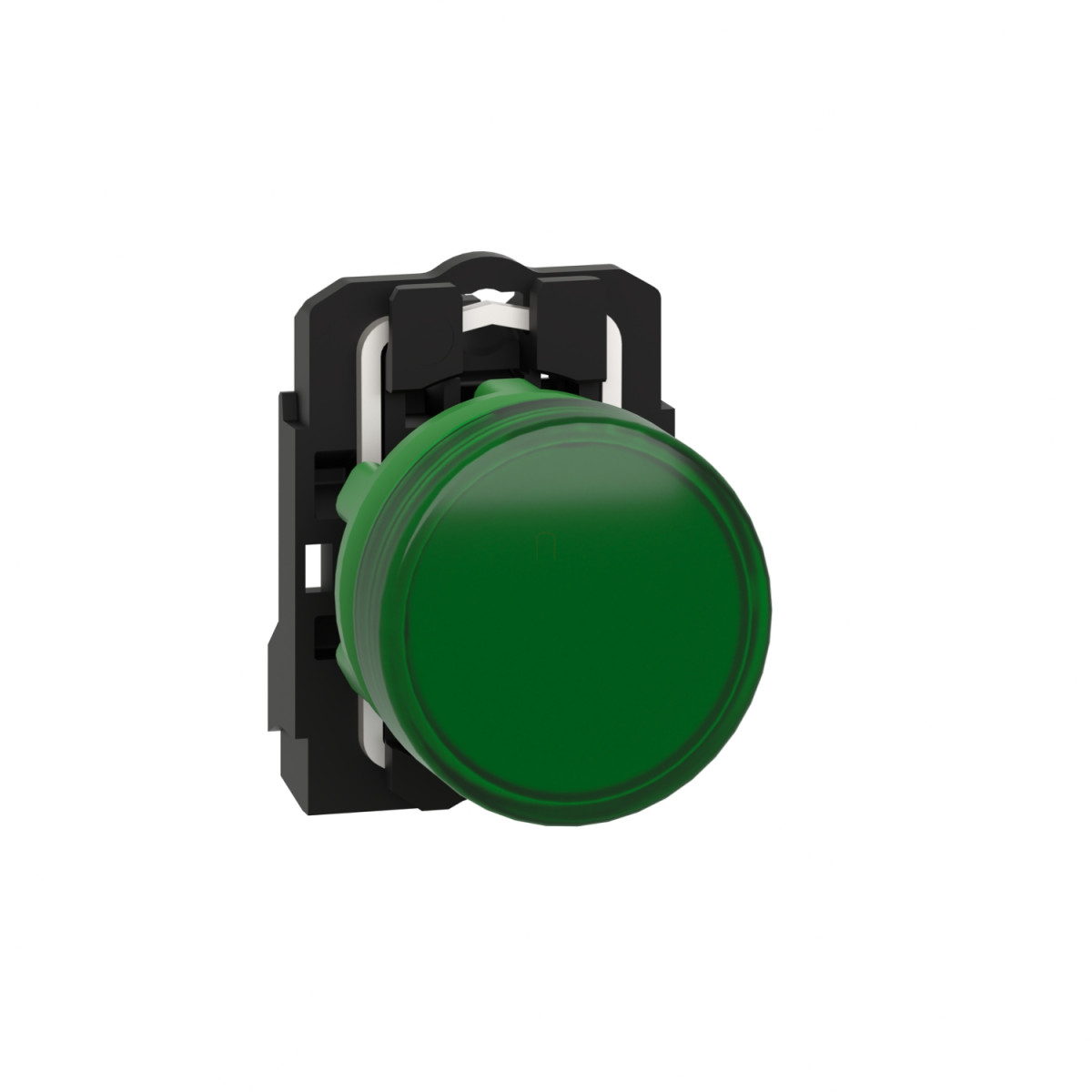

A Schneider Electric Harmony XB5AVG3 egy professzionális, komplett zöld jelzőlámpa, amely ideális választás ipari vezérlőpanelekhez és gépvezérlő rendszerekhez. Ez a termék a Schneider Electric Harmony XB5 termékcsaládjának tagja, amely világszerte elismert a megbízhatóságáról és tartósságáról a vezérlés és jelzéstechnika területén.
Az XB5AVG3 jelzőlámpa univerzális LED fényforrással rendelkezik, amely energiatakarékos és hosszú élettartamú megoldást kínál. A beépített LED technológia 100000 órás élettartamot biztosít normál, 25°C-os üzemeltetési körülmények között, így minimális karbantartást igényel. A jelzőlámpa 110...120 V AC tápfeszültséggel működik 50/60 Hz frekvencián, áramfelvétele mindössze 14 mA. A fényforrás zöld színű, sima lencse mögött található, amely egyenletes, jól látható fényt biztosít.
A termék kialakítása rendkívül strapabíró és az ipari környezet kihívásaira lett tervezve. A sötétszürke műanyag előlap és a műanyag rögzítőgyűrű tartós konstrukciót biztosít. A jelzőlámpa kerek kialakítású, standard fejjel, amely 22,5 mm átmérőjű furatba szerelhető. A készülék rendkívül kompakt méretekkel rendelkezik: 42 mm magasság, 30 mm szélesség és 54 mm mélység. Csavaros csatlakozókkal rendelkezik, amelyek lehetővé teszik akár 2 x 1,5 mm² keresztmetszetű vezeték bekötését kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezeték bekötését kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően.
A Schneider Electric XB5AVG3 jelzőlámpa kiemelkedő védelmi tulajdonságokkal rendelkezik. Az IP66, IP67, IP69 és IP69K védettségi szinteknek köszönhetően ellenáll a pornak, a vízsugárnak és a nagynyomású mosásnak is (akár 7000000 Pa nyomás 55°C-on, 0,1 méter távolságból). NEMA 13 és NEMA 4X védettségi osztályokkal is rendelkezik. Üzemi hőmérséklet-tartománya rendkívül széles: -40...+70°C. Az IK05 fokozatú ütésállóság, valamint az 5g rezgésállóság és az 50g/30g ütésállóság biztosítja a megbízható működést még szélsőséges körülmények között is. A termék elektromágneses kompatibilitása kiváló, megfelel az IEC 61000-4-2, 61000-4-3, 61000-4-4 és 61000-4-5 szabványoknak, valamint B osztályú elektromágneses kibocsátási szintnek az IEC 55011 szerint.
Az XB5AVG3 jelzőlámpa szerelése egyszerű, a mellékelt részletes rajzok alapján könnyen kivitelezhető. A termék különféle csatlakozási lehetőségeket kínál: csavaros kapocsterminál, plug-in csatlakozó, Faston csatlakozó vagy nyomtatott áramköri kártya. A termék megfelel számos nemzetközi szabványnak, többek között UL 508, IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1 és több más szabványnak. CSA és UL tanúsítvánnyal rendelkezik, ami garantálja a minőséget és a biztonságos működést. A termék kompatibilis a Schneider Electric univerzális LED blokkjaival, így rugalmas rendszermegoldásokat tesz lehetővé.
Schneider Electric Harmony XB5 - XB5AVG3 - komplett műanyag LED jelzőlámpa, Ø22, 120VAC, zöld műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XB5
Termék típusa: Jelzőlámpa
Termék rövidnév: XB5
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető vagy lencse színe: Zöld
Működtető kiegészítő információ: Sima lencsével
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Fényforrás színe: Zöld
Névleges tápfeszültség: 110...120 V AC, 50/60 Hz
Tápfeszültség határértékek: 100...132 V AC
Áramfelvétel: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25°C-on
Túlfeszültség elviselés: 1 kV az IEC 61000-4-5 szerint
Méretek
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 54 mm
Befogási vastagság: 1-6 mm
Csatlakozások
Kapcsok leírása: ISO n°1 (X1-X2)PL
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Elektromos jellemzők
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Jelzés típusa: Folyamatos
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70°C
Üzemeltetési környezeti hőmérséklet: -40...70°C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
Védettségi szint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Megfelelőség és tanúsítványok
Szabványok: UL 508, IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: CSA, UL listed
Ellenállóképesség
Rezgésállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 50 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
30 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
Nagysebességű tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezésnél (fém részeken) az IEC 61000-4-2 szerint
8 kV levegőben (szigetelő részeken) az IEC 61000-4-2 szerint
