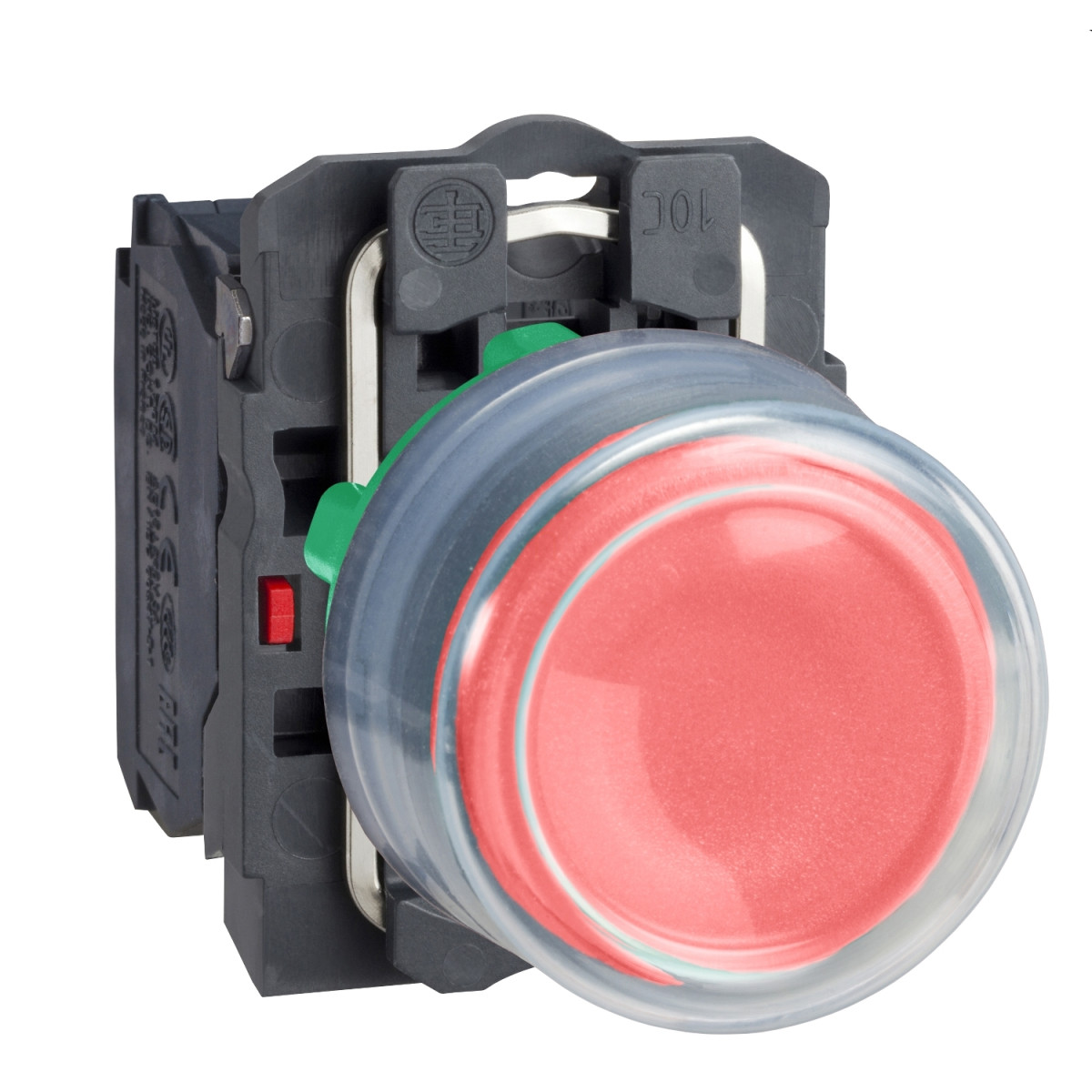

A Schneider Electric Harmony XB5 sorozat XB5AP42 típusú komplett műanyag nyomógombja egy sokoldalú és megbízható ipari vezérlőelem, amely számos alkalmazási területen használható. Ez a piros színű, gumisapkás, kiálló fejű nyomógomb ideális választás különböző ipari vezérlési feladatokhoz, ahol szükség van egyértelmű vizuális jelzésre és megbízható működésre.
A termék 22,5 mm-es szabványos szerelőfuratba illeszthető, ami kompatibilissé teszi a legtöbb ipari kapcsolópanellel. A nyomógomb rugós visszatérésű működési móddal rendelkezik, ami biztosítja, hogy a gomb a megnyomás után automatikusan visszatérjen alaphelyzetbe. A kezelőszerv piros, kiálló fejű, jelölés nélküli kialakítású, és átlátszó védősapkával ellátott, ami védi a működtető mechanizmust a szennyeződésektől és a nedvességtől. A kapcsolótestben 1 NC (zárt) érintkező található, ami széles körben használható különböző vezérlési funkciókhoz.
A XB5AP42 nyomógomb kiemelkedő műszaki jellemzőkkel rendelkezik. IP66 és IP67 védettségi fokozata kiváló védelmet biztosít por és nedvesség ellen, így mostoha környezeti körülmények között is megbízhatóan működik. A termék képes ellenállni akár 7000000 Pa nyomású mosásnak is 55°C-on, 0,1 m távolságból, ami ipari környezetben különösen hasznos tulajdonság. Az eszköz működési hőmérséklettartománya -40°C és +70°C között van, ami szélsőséges környezeti feltételek között is stabil működést tesz lehetővé. A mechanikai élettartama rendkívül magas, 10 millió kapcsolási ciklus, ami hosszú távú, megbízható működést garantál. Az elektromos élettartama 1 millió ciklus különböző terhelési feltételek mellett, az IEC 60947-5-1 szabvány C. melléklete szerint.
A termék csatlakoztathatósága rugalmas, csavaros kapocstechnológiát alkalmaz, amely lehetővé teszi legfeljebb 2 x 1,5 mm² keresztmetszetű vezetékek csatlakoztatását kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek csatlakoztatását kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A csavarok kialakítása többféle csavarhúzóval (keresztfejű, pozidrive, lapos) való használatot tesz lehetővé, ami megkönnyíti a szerelést. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), amely kiváló elektromos vezetőképességet és hosszú élettartamot biztosít. A termék 10A-es szabványos olvadóbiztosítékkal védhető rövidzárlat ellen, és a konvencionális szabad levegőn mért hőáram értéke 10A. A névleges szigetelési feszültség 600V (3-as szennyezettségi fok mellett), a lökőfeszültség-állóság pedig 6 kV, megfelelve az IEC 60947-1 szabványnak. A működtetőerő 3,5 N az NC érintkező állapotváltozásához, a teljes működési út pedig 4,3 mm, amelyből 1,5 mm az NC érintkező állapotváltozásához szükséges.
Schneider Electric Harmony XB5 - XB5AP42 - komplett műanyag nyomógomb, Ø22, gumisapkás, kiálló, visszatérő, 1NC, piros műszaki adatok
Általános adatok
Termékcsalád: Harmony XB5
Terméktípus: Nyomógomb
Rövid megnevezés: XB5
Kompatibilitás: Nem kompatibilis jelölőtartóval
Fizikai jellemzők
Előlap anyaga: Műanyag, sötétszürke
Fejrész típusa: Standard
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22,5 mm
Jelzőegység fej alakja: Kerek
Működtetés típusa: Rugós visszatérésű
Működtető profil: Piros, kiálló, jelöletlen
Működtető kiegészítő információ: Átlátszó védősapka
Magasság: 42 mm
Szélesség: 30 mm
Mélység: 61 mm
Elektromos tulajdonságok
Érintkező típusa és összetétele: 1 NC
Érintkező működés: Lassú bontás
Kapcsok leírása ISO n°1: (21-22)NC
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegőn termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]
3 A 240 V, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V, AC-15, A600 az IEC 60947-5-1 szerint
Csatlakozások
Csatlakozás típusa: Csavaros kapocstechnológia, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapocstechnológia, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Mechanikai jellemzők
Működési út: 1,5 mm (NC érintkező elektromos állapotváltozása)
4,3 mm (teljes út)
Működtetési erő: 3,5 N NC érintkező elektromos állapotváltozásához
Mechanikai élettartam: 10000000 ciklus
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Környezeti jellemzők
Védettségi fokozat (IP): IP66 az IEC 60529 szerint
IP67
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Környezeti hőmérséklet tartomány (tárolás): -40...70 °C
Környezeti hőmérséklet tartomány (üzemeltetés): -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Tanúsítványok
DNV, CSA, UL listed, LROS (Lloyds register of shipping), BV
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
